LUC 125 impulsgesteuert
7.2.3

Steuersignal 12 Sekunden

Das Steuersignal 12 Sekunden löst die FIL-Funktion durch die externe Steuerung aus. Es
werden insgesamt 40 Spendevorgänge nacheinander automatisch durchgeführt. Nach einer
bestimmten Pausenzeit kann dieses Steuersignal wiederholt werden oder ein anderes
Steuersignal gesendet werden.

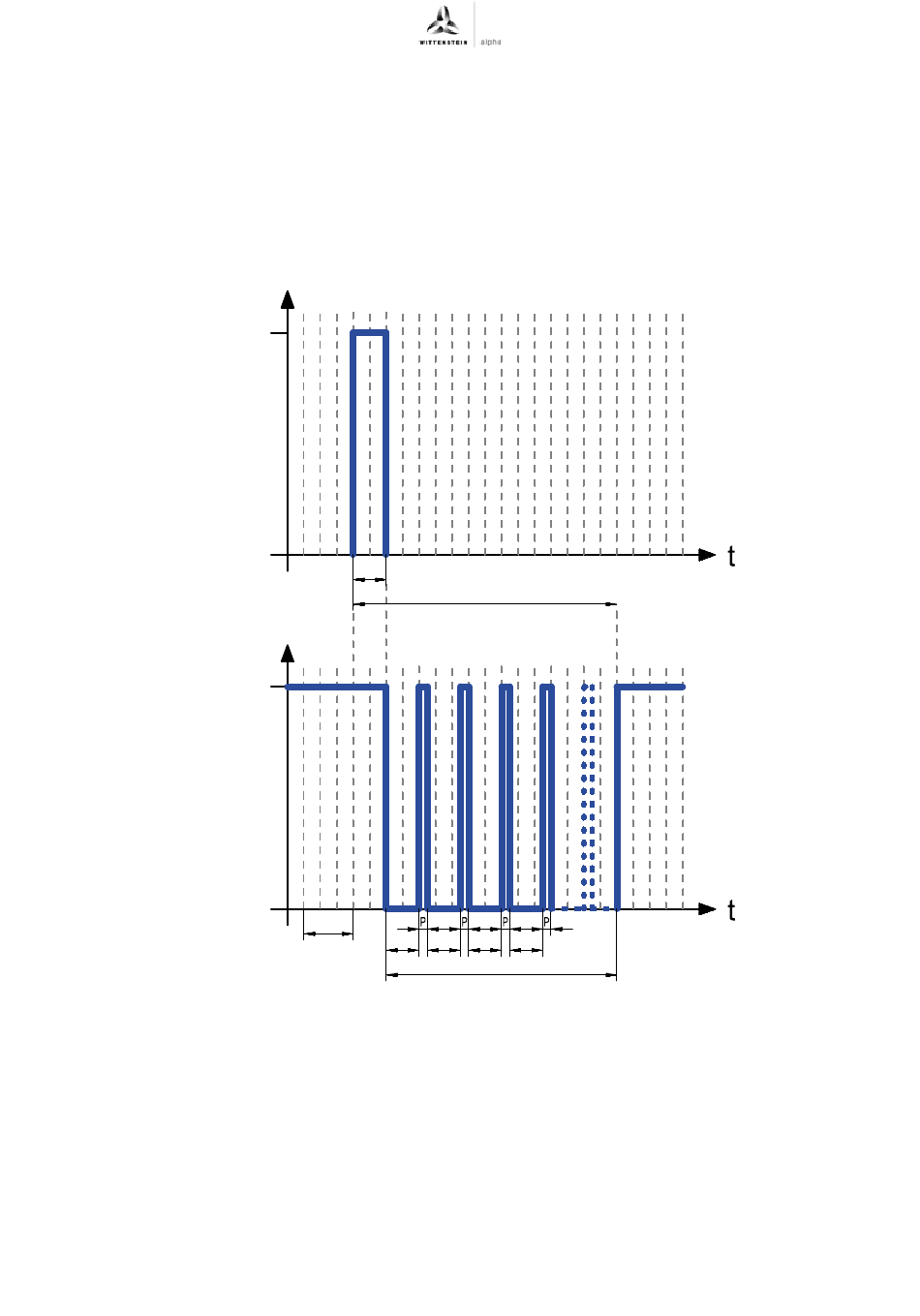

Der Schmierstoffgeber reagiert nur in einem bestimmten Betriebszustand auf Steuersignale an
PIN 2. Die Betriebszustände werden von dem Schmierstoffgeber über PIN 4 als high/low-Signal
abgegeben und müssen abgegriffen und in der SPS entsprechend verarbeitet werden.
24V
PIN 2
0V
24V
PIN 4
0V
Tp: Pausenzeit
ML: Motorlauf
P: Pause zwischen Motorlauf
Revision: 01
U
12s
U
>3s
ML ML
1000088472
Tp >706s
ML ML
40xML + 40xP
o.E.
o.E.
de-23
