LUC 125 impulsgesteuert
7 Ein- und Ausgangssignale – Externe Steuerung (SPS)
Der Schmierstoffgeber arbeitet als impulsgesteuertes Schmiersystem nur, wenn unabänderliche
Eingangssignale (high-Signal) in definierter Reihenfolge von der SPS an den Schmierstoffgeber
über PIN 2 übermittelt werden. Der Schmierstoffgeber signalisiert über high-/low-Signal, die am
PIN 4 abgegriffen werden können, den jeweiligen Zustand an die SPS und ermöglicht so eine
umfassende Kontrolle bzw. durch passende Programmierung der SPS eine differenzierte
Auswertung der unterschiedlichen Zustände. Für die Einbindung des Schmierstoffgebers in eine
externe Steuerung ist jeweils ein Eingang und Ausgang steuerungsseitig vorzusehen.

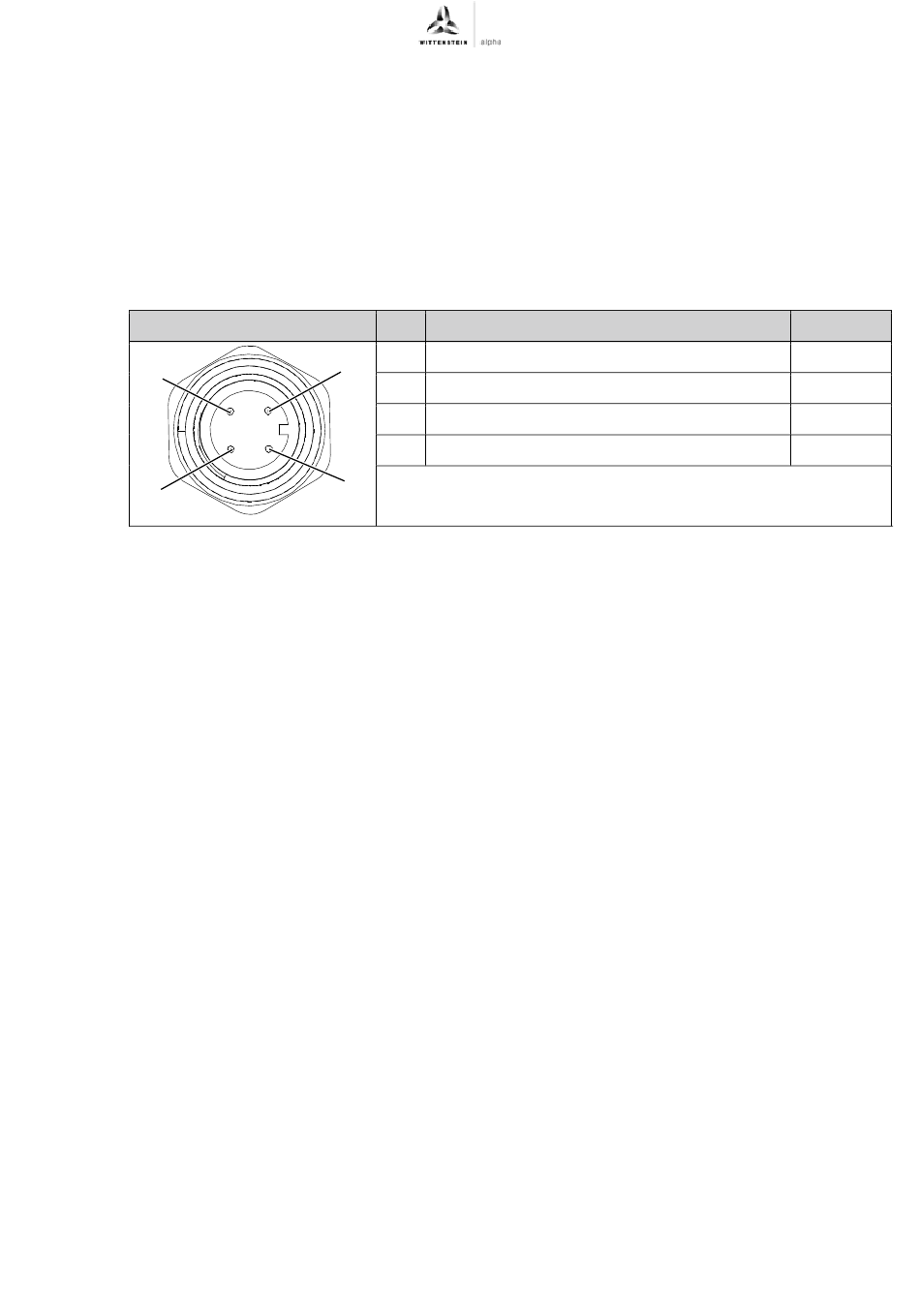

7.1 Anschlussbelegung – Externe Steuerung (SPS)
3
4
Zur elektrischen Anbindung an die externe Steuerung (SPS) einer Anlage besitzt der
Schmierstoffgeber eine 4-polige Schnittstelle, die als Steckverbindung mit dem industrieüblichen
M12x1-Anschluss ausgebildet ist.
i Der Schmierstoffgeber kann im Impulsmodus durch Abschalten der Versorgungsspannung
komplett abgeschaltet werden. Die getroffenen Einstellungen gehen dabei nicht verloren.
Nach Wiederanlegen der Versorgungsspannung überprüft der Schmierstoffgeber sich
selbstständig und arbeitet erst nach Erhalt eines Eingangssignales von der SPS.
i Für den Betrieb des Schmierstoffgebers über eine externe Steuerung (SPS) ist ein dem
Kommunikations-Protokoll entsprechendes Programm in der SPS zu erstellen.
i Das Ausgangssignal an PIN 4 kann für weitere Verarbeitung (z.B. Leuchtmelder oder externe
Steuerung) abgegriffen werden. Der maximal zulässige Ausgangsstrom darf I
nicht überschreiten. Es darf keine induktive Last (z.B. Relais) angeschlossen werden!
i Nach längerem Stillstand des Schmierstoffgebers ist die manuelle Durchführung eines
Testlaufes empfohlen. Dazu kann über die SPS eine bestimmte Anzahl von Spenden
ausgelöst werden (siehe Kapitel 7.2 "Eingangssignale - Externe Steuerung (SPS)").
Revision: 01
PIN
1
2
2 Eingangssignal SPS => FP 125
3
4 Ausgangssignal Schmierstoffgeber => SPS
Typ: M12x1 Steckerbuchse; 4-polig, A-Codiert
1
Tbl - 10 PIN-Belegung – externe Steuerung (SPS)
1000088472
Belegung
+24V DC
Masse (GND)
Farbe
braun
weiß
blau
schwarz
< 20mA
max
