Montage

Der Schmierstoffgeber wird Ihnen mit eingesetzter Schmierstoffkartusche und in entlüftetem
Zustand als einbaufertige Komponente mit montiertem Montagewinkel geliefert. Der Auslass ist
mit einer gelben Verschlusskappe verschlossen.
Mitgelieferte Schlauchleitungen sind bereits mit dem entsprechenden Schmierstoff vorbefüllt.
5.1

Vorbereitungen

5.2

Schmierstoffgeber anbauen

Lochabstand
[mm]
95
Revision: 01
Druckluft kann u.a. die Dichtungen des Schmierstoffgebers
beschädigen sowie Schmutz und Fremdkörper in den
Schmierstoffgeber oder den Schmierstoff befördern.
·
Verwenden Sie keine Druckluft.
·
Stellen Sie im Montagebereich sicher, dass keine grobe
Verschmutzung vorhanden ist.
·
Beachten Sie die Sicherheits- und Verarbeitungshinweise zu dem
verwendeten Schraubensicherungsklebstoff.
K
3
Anzahl x Durchmesser
[ ] x [mm]
2 x 6,6
Tbl - 4Durchgangsbohrungen im Montagewinkel
1000088472
·

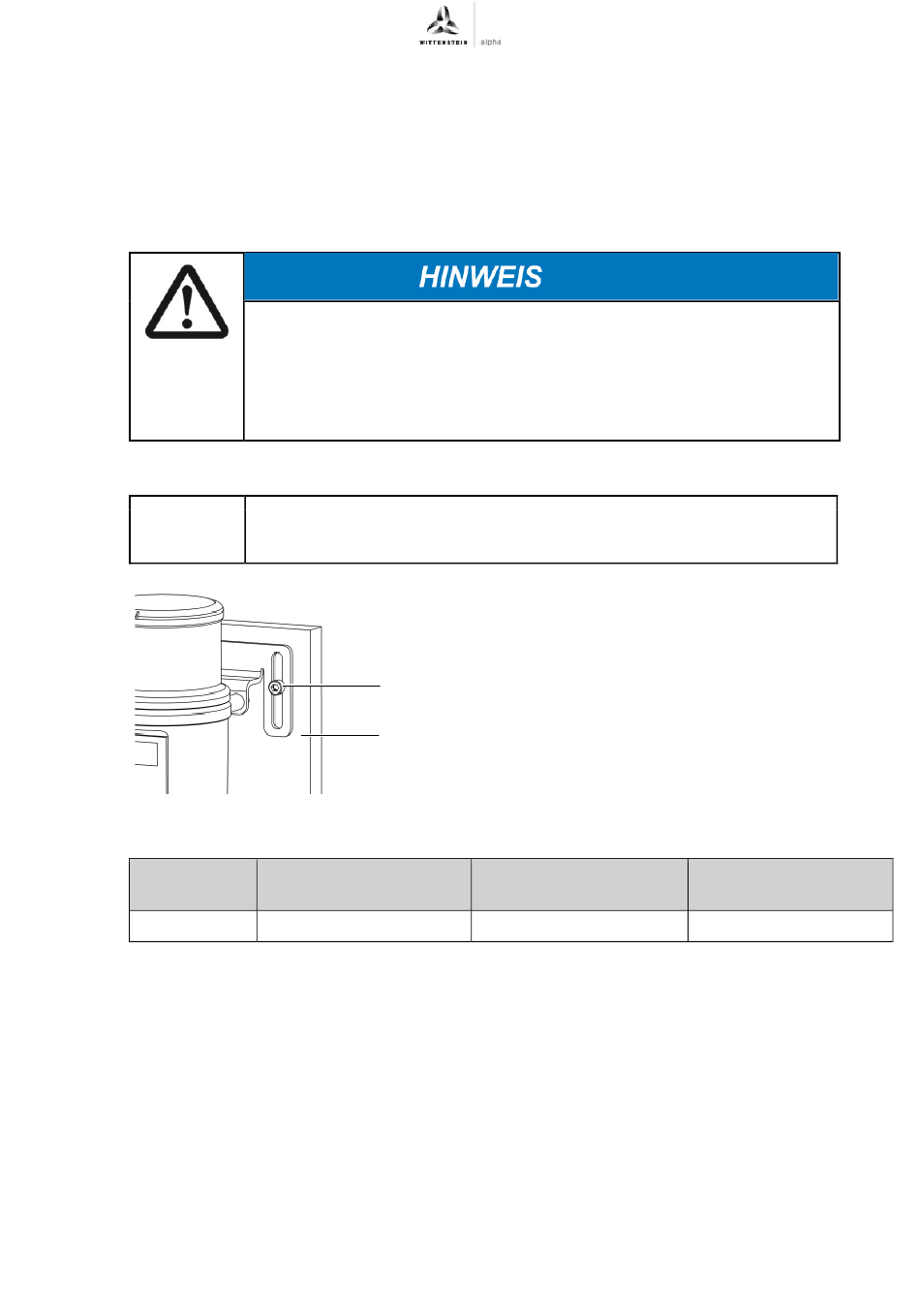

Streichen Sie die Befestigungsschrauben [K] mit
einem Schraubensicherungsklebstoff ein (z. B.
®
LOCTITE 243).
·
Befestigen Sie den Schmierstoffgeber mit dem
vormontierten Montagewinkel [3] an der dafür
vorgesehenen Position. Über die Langlöcher ist
eine Feineinstellung der Einbauhöhe möglich.
i Die vorgeschriebenen Schraubengrößen und
Anziehdrehmomente finden Sie in
Tabelle "Tbl - 4".
Für Schraubengröße /
Festigkeitsklasse
M6 / 8.8
Anziehdrehmoment
[Nm]
9,0
