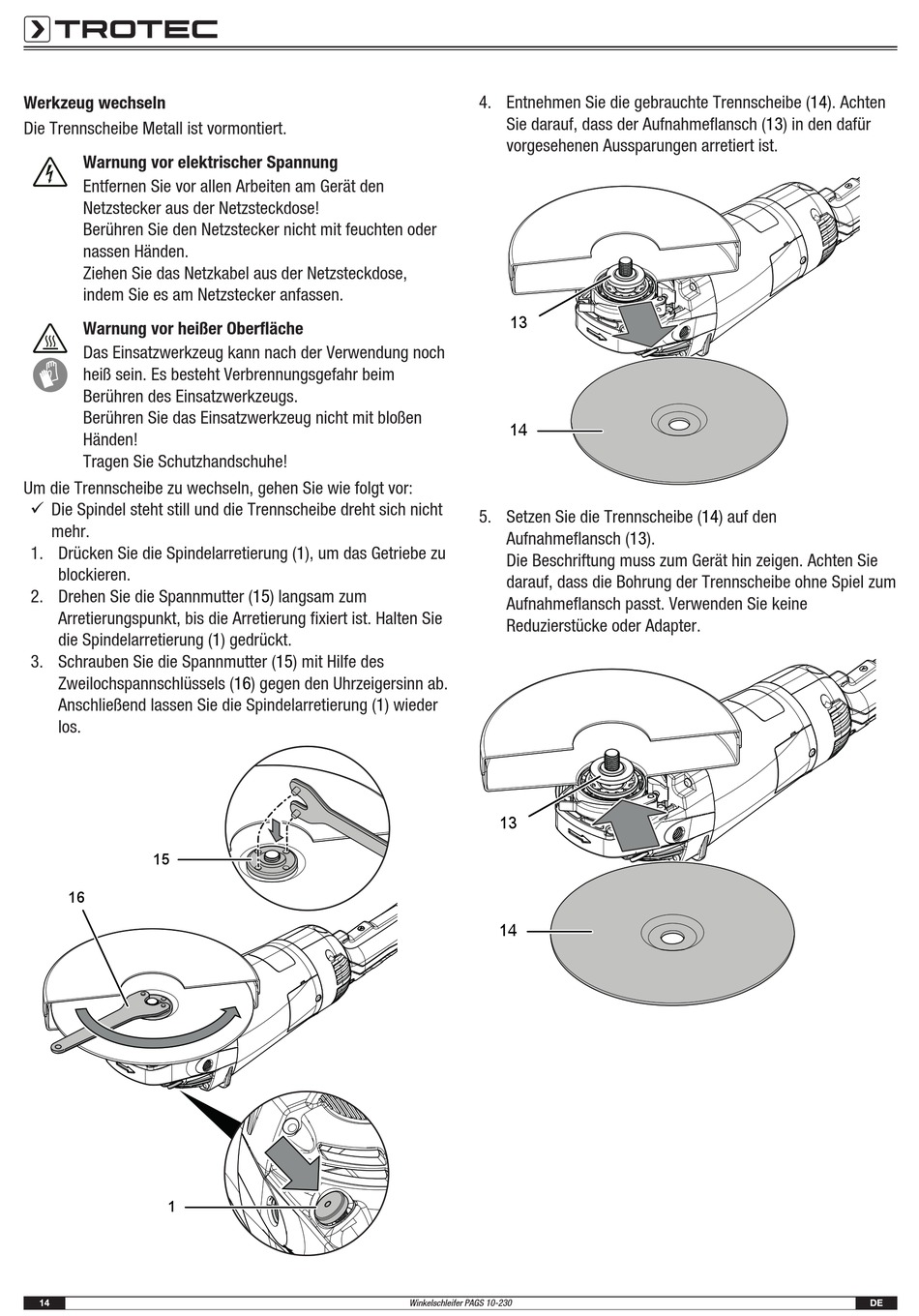

Werkzeug wechseln
Die Trennscheibe Metall ist vormontiert.
Warnung vor elektrischer Spannung
Entfernen Sie vor allen Arbeiten am Gerät den
Netzstecker aus der Netzsteckdose!
Berühren Sie den Netzstecker nicht mit feuchten oder
nassen Händen.
Ziehen Sie das Netzkabel aus der Netzsteckdose,
indem Sie es am Netzstecker anfassen.
Warnung vor heißer Oberfläche
Das Einsatzwerkzeug kann nach der Verwendung noch
heiß sein. Es besteht Verbrennungsgefahr beim
Berühren des Einsatzwerkzeugs.
Berühren Sie das Einsatzwerkzeug nicht mit bloßen
Händen!
Tragen Sie Schutzhandschuhe!
Um die Trennscheibe zu wechseln, gehen Sie wie folgt vor:
ü Die Spindel steht still und die Trennscheibe dreht sich nicht
mehr.
1. Drücken Sie die Spindelarretierung (1), um das Getriebe zu
blockieren.
2. Drehen Sie die Spannmutter (15) langsam zum
Arretierungspunkt, bis die Arretierung fixiert ist. Halten Sie
die Spindelarretierung (1) gedrückt.
3. Schrauben Sie die Spannmutter (15) mit Hilfe des
Zweilochspannschlüssels (16) gegen den Uhrzeigersinn ab.
Anschließend lassen Sie die Spindelarretierung (1) wieder
los.
15
16
1
14
4. Entnehmen Sie die gebrauchte Trennscheibe (14). Achten
Sie darauf, dass der Aufnahmeflansch (13) in den dafür
vorgesehenen Aussparungen arretiert ist.
13
14
5. Setzen Sie die Trennscheibe (14) auf den
Aufnahmeflansch (13).
Die Beschriftung muss zum Gerät hin zeigen. Achten Sie
darauf, dass die Bohrung der Trennscheibe ohne Spiel zum
Aufnahmeflansch passt. Verwenden Sie keine
Reduzierstücke oder Adapter.
13
14
Winkelschleifer PAGS 10-230
DE
