Montageanleitung - Schachttürdämpfer ED STD3
MONTAGE

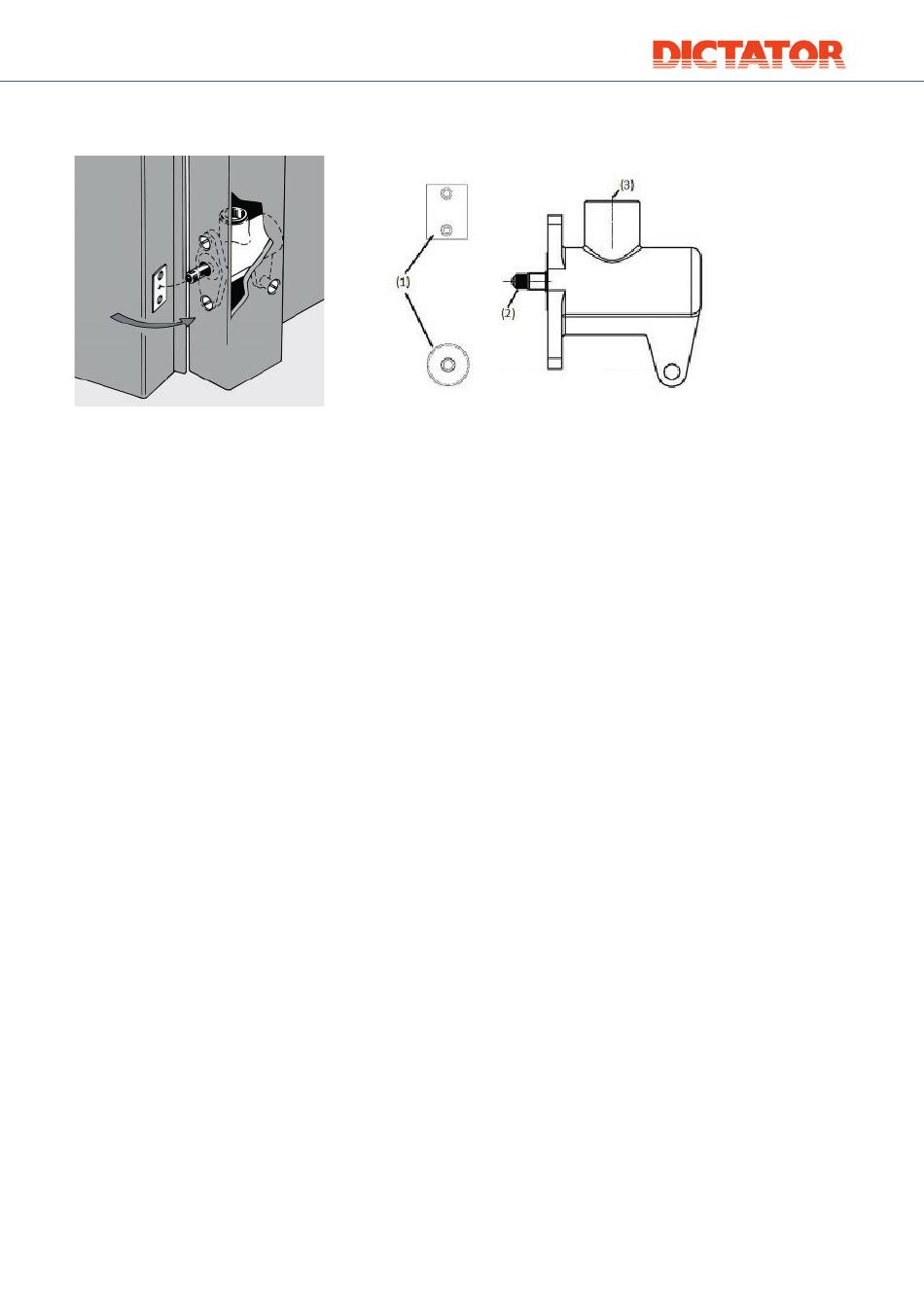

Der ED STD3 wird vom Schacht aus in der Türzarge montiert. Die Kolbenstange wird dabei
durch ein Loch in der Türzarge gesteckt, so dass beim Schließen die Aufzugtür auf die Kolben-
stange trifft.
Der Schachttürdämpfer wird an 3 Punkten mit der Zarge verschraubt:
2 Befestigungsbohrungen in der Frontplatte
1 Befestigungsbohrung in der hinteren Lasche am Gehäuse
WICHTIG: die Frontplatte darf nicht durch zu starkes Anziehen der Schrauben verspannt wer-
den, da hierdurch die Kolbenstange blockiert werden könnte.
Es muss unbedingt immer das mitgelieferte Anschlagplättchen (1) am Türblatt montiert werden –
auch beim Austausch des Dämpfers. Beim Schließen der Tür soll die Kolbenstange in der Mitte
des Anschlagplättchens auftreffen. Bei Aufzugtüren der Marke Thyssen/Stahl wird das eckige
Anschlagplättchen aus gehärtetem Federstahl eingesetzt, bei Aufzugtüren der Marke Otis das
runde Anschlagplättchen aus vergütetem CrMoV-Stahl.
Inbetriebnahme
Durch mehrmaliges Schließen der Tür (Einfahren der Kolbenstange) werden die beim Transport
entstandenen Luftblasen aus dem Zylinderraum gepresst, so dass der Dämpfer anschließend
einwandfrei arbeitet.
Regulierung
Zur Einstellung der Dämpfkraft wird die Kolbenstange ganz herausgezogen und dabei gedreht.
Wichtig: mit der Zange nur den gerändelten Bereich (2) der Kolbenstange angreifen! Andern-
falls würde die Kolbenstange beschädigt und der Dämpfer nicht mehr richtig funktionieren.
Drehen im Uhrzeigersinn: schwächere Dämpfung
Drehen gegen den Uhrzeigersinn: stärkere Dämpfung
Wartung und Pflege
Der Dämpfer ED STD 3 ist grundsätzlich wartungsfrei. Bei Verschmutzung genügt ein vorsich-
tiges Reinigen der Kolbenstange. Der Ölstand kann nach Entfernen des Verschlussstopfens (3)
kontrolliert werden. Bei Bedarf Öl nachfüllen.
DICTATOR Technik GmbH · +49 (0)821 246730 · info@dictator.de · www.dictator.de
3
