Anschließen der SCSI-Kabel
(ESL9326SL und ESL9595)
Schließen Sie die SCSI-Kabel und Jumper wie in Abbildung 2-4 gezeigt auf der
Rückseite der Tape Library an. Die empfohlenen Kabelkonfigurationen beziehen sich
auf eine Tape Library mit 16 Laufwerken.
HINWEIS: ESL9326 und ESL9595 Tape Libraries sind mit internen SCSI-Kabeln und
Abschlusswiderständen ausgestattet und für eine Konfiguration mit zwei Laufwerken pro
SCSI-Bus eingerichtet. Weitere SCSI-Jumperkabel und Abschlusswiderstände sind im
Zubehör-Kit der Library enthalten. Damit sind bis zu vier Laufwerke pro SCSI-Bus möglich.
1
T
T
T
T
1
Abschlusswiderstände
(8 Stellen)
2
Laufwerksreihe 1
3
Robotik-Controller

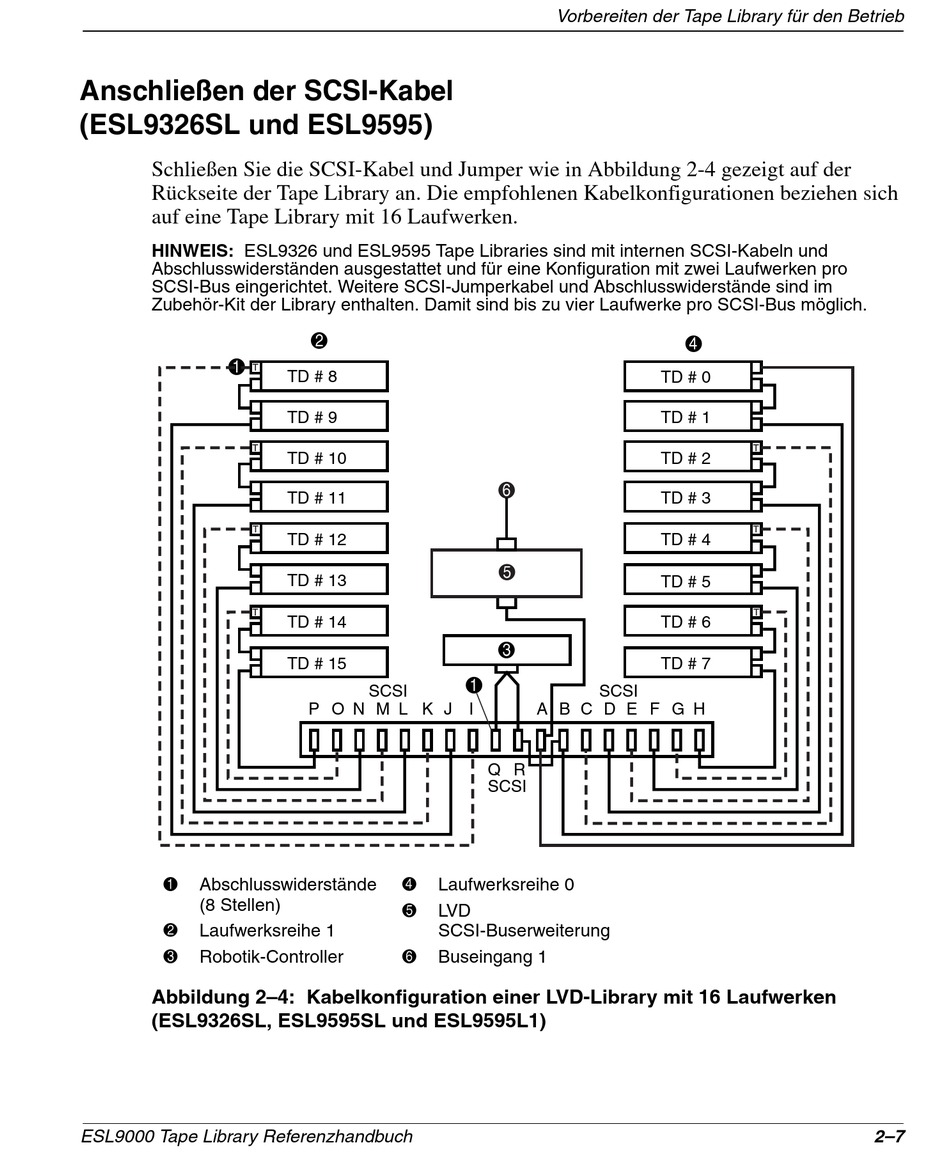

Abbildung 2–4: Kabelkonfiguration einer LVD-Library mit 16 Laufwerken
(ESL9326SL, ESL9595SL und ESL9595L1)
ESL9000 Tape Library Referenzhandbuch
2
TD # 8
TD # 9
TD # 10
TD # 11
TD # 12
TD # 13
TD # 14
TD # 15
1
SCSI
P
O N M L K J I
4
Laufwerksreihe 0
5
LVD
SCSI-Buserweiterung
6
Buseingang 1
Vorbereiten der Tape Library für den Betrieb
TD # 0
TD # 1
TD # 2
6
TD # 3
TD # 4
5
TD # 5
TD # 6
3
TD # 7
SCSI
A B C D E F G H
Q R
SCSI
4
T
T
T
2–7
