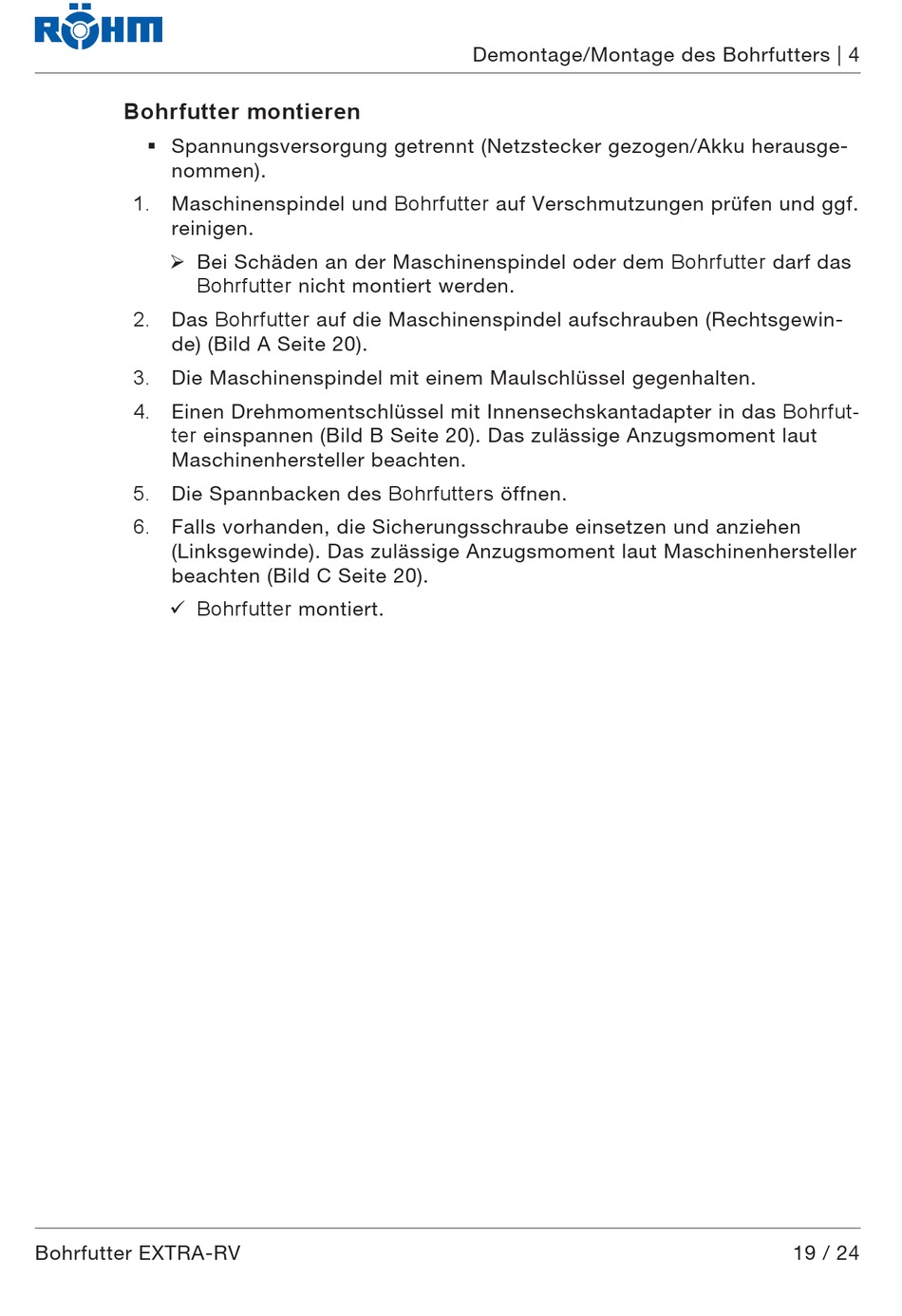

Rohm EXTRA-RV Originalbetriebsanleitung Seite 19

Bohrfutter montieren
§ Spannungsversorgung getrennt (Netzstecker gezogen/Akku herausge-
nommen).
1. Maschinenspindel und Bohrfutter auf Verschmutzungen prüfen und ggf.
reinigen.
Ø Bei Schäden an der Maschinenspindel oder dem Bohrfutter darf das
Bohrfutter nicht montiert werden.
2. Das Bohrfutter auf die Maschinenspindel aufschrauben (Rechtsgewin-
de) (Bild A Seite 20).
3. Die Maschinenspindel mit einem Maulschlüssel gegenhalten.
4. Einen Drehmomentschlüssel mit Innensechskantadapter in das Bohrfut-
ter einspannen (Bild B Seite 20). Das zulässige Anzugsmoment laut
Maschinenhersteller beachten.
5. Die Spannbacken des Bohrfutters öffnen.
6. Falls vorhanden, die Sicherungsschraube einsetzen und anziehen
(Linksgewinde). Das zulässige Anzugsmoment laut Maschinenhersteller
beachten (Bild C Seite 20).
ü Bohrfutter montiert.
