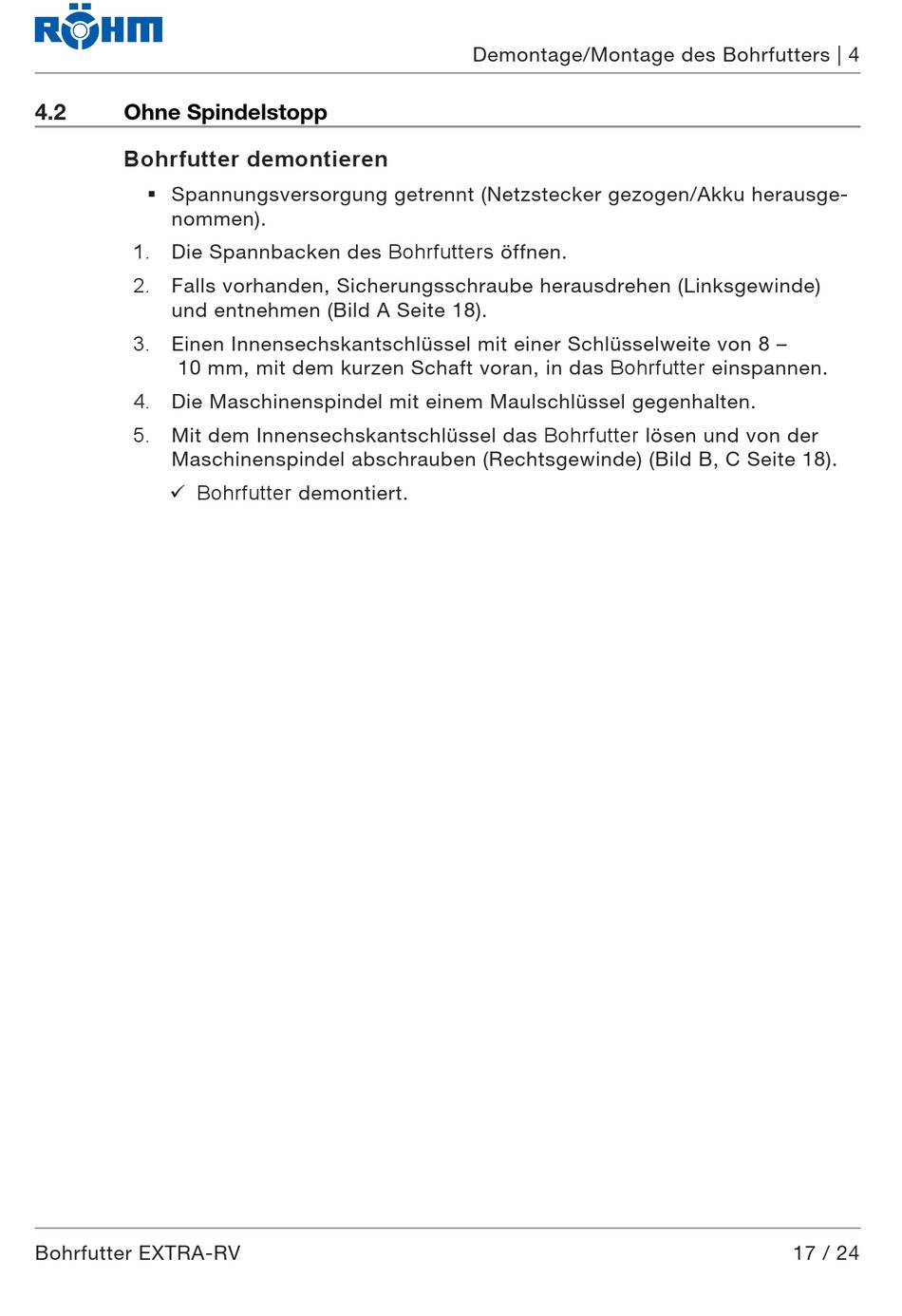

4.2
Ohne Spindelstopp
Bohrfutter demontieren
§ Spannungsversorgung getrennt (Netzstecker gezogen/Akku herausge-
nommen).
1. Die Spannbacken des Bohrfutters öffnen.
2. Falls vorhanden, Sicherungsschraube herausdrehen (Linksgewinde)
und entnehmen (Bild A Seite 18).
3. Einen Innensechskantschlüssel mit einer Schlüsselweite von 8 –
10 mm, mit dem kurzen Schaft voran, in das Bohrfutter einspannen.
4. Die Maschinenspindel mit einem Maulschlüssel gegenhalten.
5. Mit dem Innensechskantschlüssel das Bohrfutter lösen und von der
Maschinenspindel abschrauben (Rechtsgewinde) (Bild B, C Seite 18).
ü Bohrfutter demontiert.
