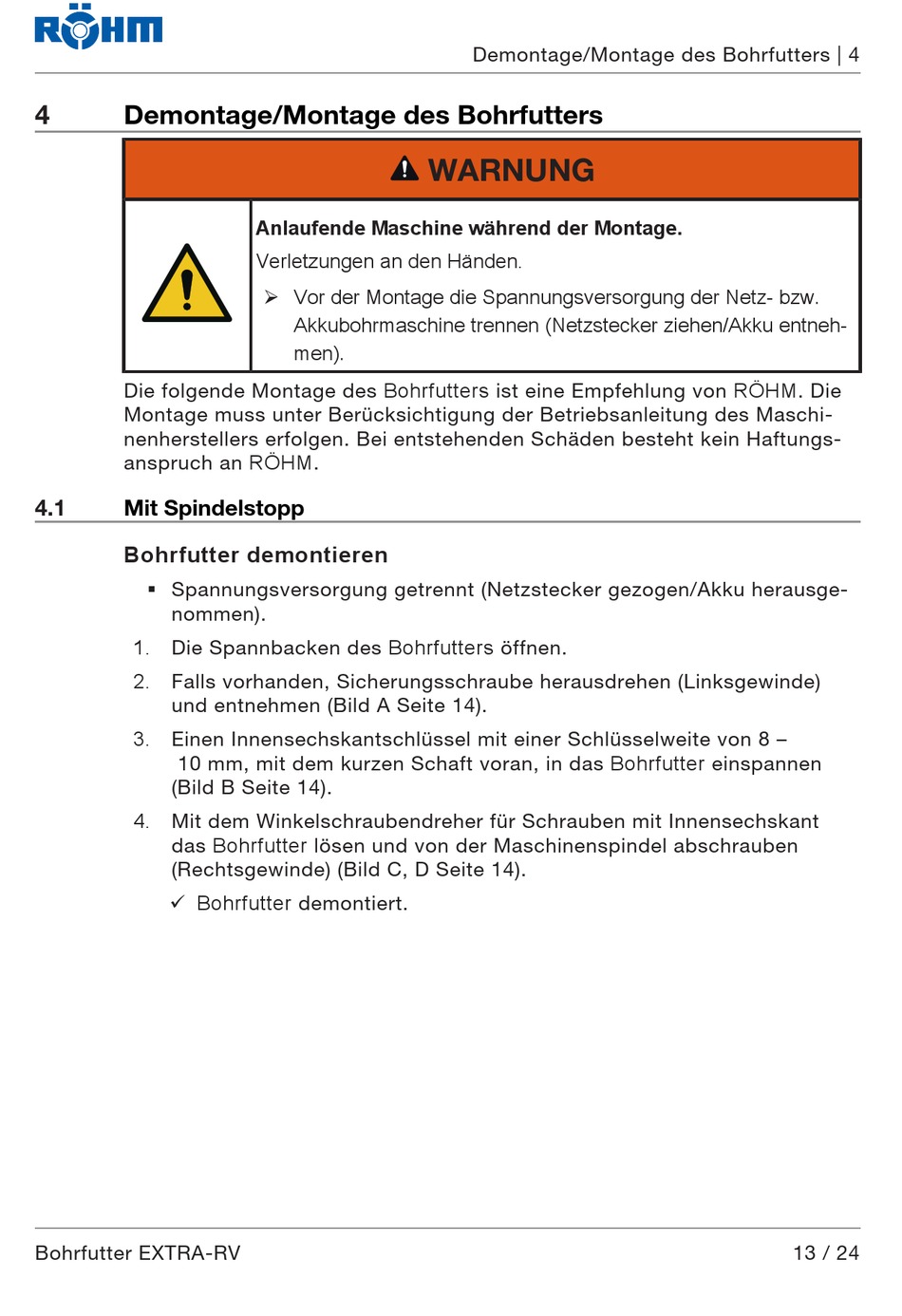

4 Demontage/Montage des Bohrfutters
Die folgende Montage des Bohrfutters ist eine Empfehlung von RÖHM. Die
Montage muss unter Berücksichtigung der Betriebsanleitung des Maschi-
nenherstellers erfolgen. Bei entstehenden Schäden besteht kein Haftungs-
anspruch an RÖHM.
4.1

Mit Spindelstopp

Bohrfutter demontieren
§ Spannungsversorgung getrennt (Netzstecker gezogen/Akku herausge-
nommen).
1. Die Spannbacken des Bohrfutters öffnen.
2. Falls vorhanden, Sicherungsschraube herausdrehen (Linksgewinde)
und entnehmen (Bild A Seite 14).
3. Einen Innensechskantschlüssel mit einer Schlüsselweite von 8 –
10 mm, mit dem kurzen Schaft voran, in das Bohrfutter einspannen
(Bild B Seite 14).
4. Mit dem Winkelschraubendreher für Schrauben mit Innensechskant
das Bohrfutter lösen und von der Maschinenspindel abschrauben
(Rechtsgewinde) (Bild C, D Seite 14).
ü Bohrfutter demontiert.
Bohrfutter EXTRA-RV
Anlaufende Maschine während der Montage.
Verletzungen an den Händen.
Ø Vor der Montage die Spannungsversorgung der Netz- bzw.
Akkubohrmaschine trennen (Netzstecker ziehen/Akku entneh-
men).
