Produktübersicht
3

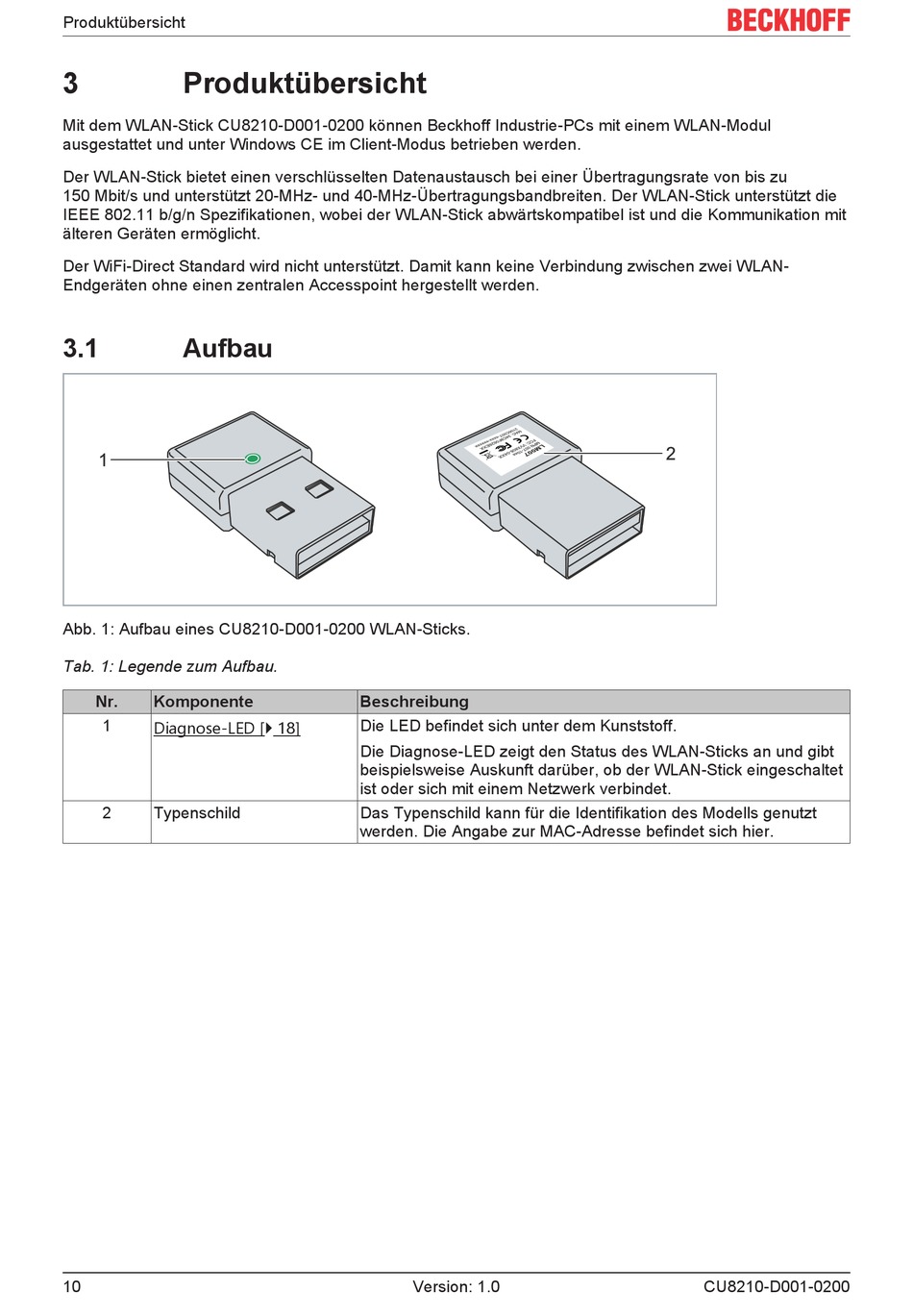

Produktübersicht
Mit dem WLAN-Stick CU8210-D001-0200 können Beckhoff Industrie-PCs mit einem WLAN-Modul
ausgestattet und unter Windows CE im Client-Modus betrieben werden.
Der WLAN-Stick bietet einen verschlüsselten Datenaustausch bei einer Übertragungsrate von bis zu
150 Mbit/s und unterstützt 20-MHz- und 40-MHz-Übertragungsbandbreiten. Der WLAN-Stick unterstützt die
IEEE 802.11 b/g/n Spezifikationen, wobei der WLAN-Stick abwärtskompatibel ist und die Kommunikation mit
älteren Geräten ermöglicht.
Der WiFi-Direct Standard wird nicht unterstützt. Damit kann keine Verbindung zwischen zwei WLAN-
Endgeräten ohne einen zentralen Accesspoint hergestellt werden.
3.1
Aufbau
Abb. 1: Aufbau eines CU8210-D001-0200 WLAN-Sticks.
Tab. 1: Legende zum Aufbau.
Nr.
Komponente
1
Diagnose-LED [} 18]
2
Typenschild
10
Beschreibung
Die LED befindet sich unter dem Kunststoff.
Die Diagnose-LED zeigt den Status des WLAN-Sticks an und gibt
beispielsweise Auskunft darüber, ob der WLAN-Stick eingeschaltet
ist oder sich mit einem Netzwerk verbindet.
Das Typenschild kann für die Identifikation des Modells genutzt
werden. Die Angabe zur MAC-Adresse befindet sich hier.
Version: 1.0
CU8210-D001-0200
