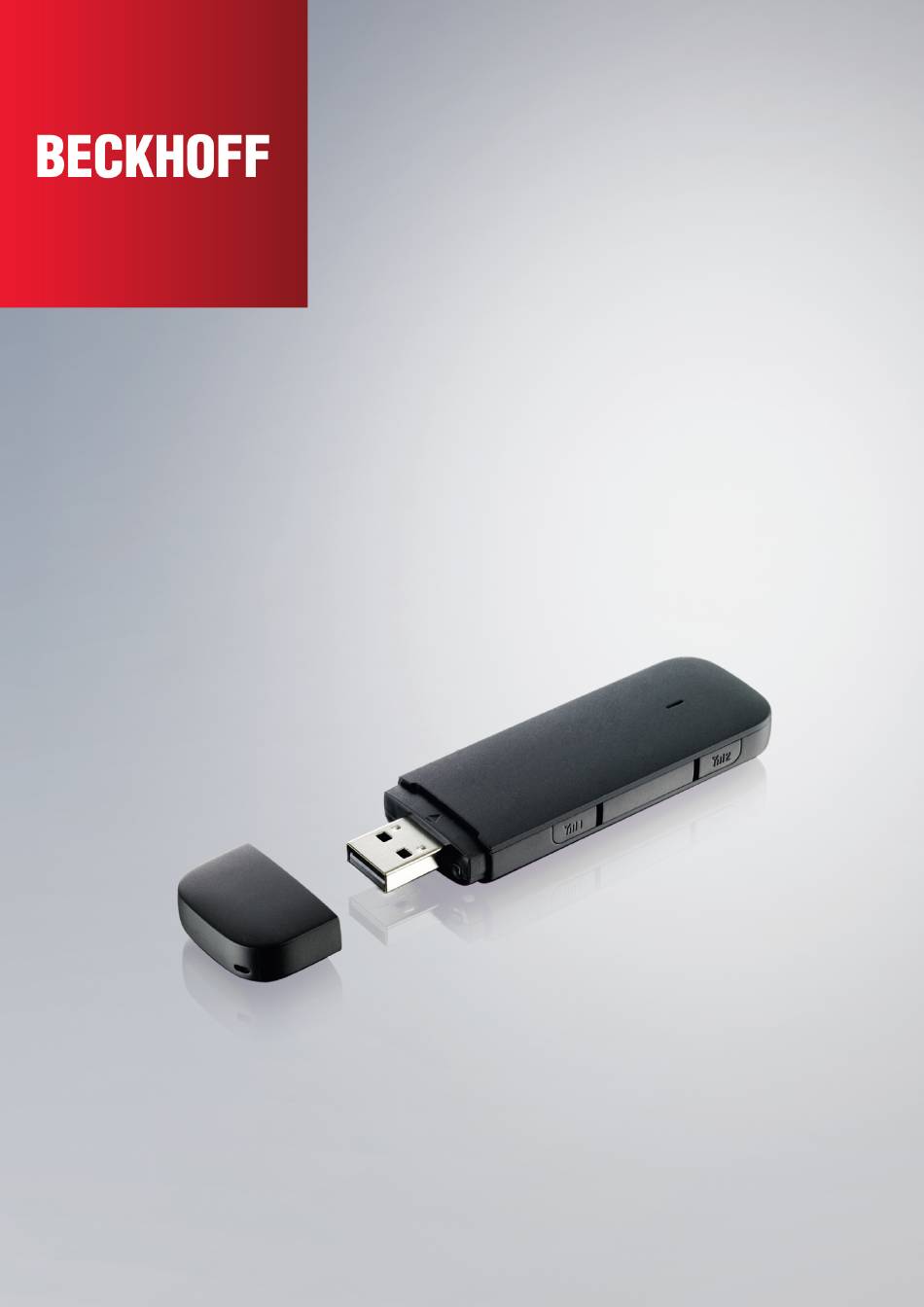

- Seite 1 CU8210-D004-0103 | 4G-USB-Stick, APAC Handbuch | DE 02.03.2020 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Hinweise zur Dokumentation........................ 5 Darstellung und Aufbau von Warnhinweisen.................. 6 Ausgabestände der Dokumentation .................... 7 2 Zu Ihrer Sicherheit ............................. 8 Bestimmungsgemäße Verwendung .................... 8 Personalqualifikation ......................... 8 Sicherheitshinweise ........................... 9 3 Produktübersicht ............................. 10 Aufbau ............................. 10 Typenschild ............................. 11 Systemvoraussetzungen ......................... 11 4 SIM-Karte einbauen .......................... 12 5 Konfiguration ............................ 13 Treiber installieren ........................... 13 Mobilfunkverbindung herstellen ....................... 14... - Seite 4 Inhaltsverzeichnis Version: 1.0 4G-USB-Stick, APAC...
-
Seite 5: Hinweise Zur Dokumentation
EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. -
Seite 6: Darstellung Und Aufbau Von Warnhinweisen
Hinweise zur Dokumentation Darstellung und Aufbau von Warnhinweisen In der Dokumentation werden folgende Warnhinweise verwendet. Lesen und befolgen Sie die Warnhinweise. Warnhinweise, die vor Personenschäden warnen: GEFAHR Akute Verletzungsgefahr Es besteht eine Gefährdung mit hohem Risikograd, die den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 7: Ausgabestände Der Dokumentation
Hinweise zur Dokumentation Ausgabestände der Dokumentation Version Änderungen Erste Version 4G-USB-Stick, APAC Version: 1.0... -
Seite 8: Zu Ihrer Sicherheit
• In Anwendungen die eine Echtzeitkommunikation über Funk erfordern. Personalqualifikation Alle Arbeitsschritte an der Beckhoff Soft- und Hardware dürfen nur vom Fachpersonal mit Kenntnissen in der Steuerungs- und Automatisierungstechnik durchgeführt werden. Das Fachpersonal muss über Kenntnisse in der Administration des eingesetzten Embedded-PCs und des jeweils eingesetzten Netzwerks verfügen. -
Seite 9: Sicherheitshinweise
• Die Empfindlichkeit eines PCs gegenüber Schadsoftware steigt mit der Anzahl der installierten bzw. aktiven Software. • Deinstallieren oder deaktivieren Sie nicht benötigte Software. Weitere Informationen zum sicheren Umgang mit Netzwerken und Software finden Sie im Beckhoff- Information System: http://infosys.beckhoff.com... -
Seite 10: Produktübersicht
• einen Einschub für eine Mini-SIM (2FF) • eine eingebaute Haupt- und Diversity-Antenne • zwei CRC9 (TS-5)-Schnittstellen für externe Antennen. Aufbau Abb. 1: Aufbau eines CU8210-D004-0103 4G-USB-Sticks. Tab. 1: Legende zum Aufbau. Komponente Beschreibung Die Diagnose-LED zeigt den Status des USB-Sticks an und gibt Diagnose-LED [} 15]... -
Seite 11: Typenschild
Nord- und Südamerika geeignet ist. • Das Modell MS2372h-153 entspricht dem 4G-USB-Stick CU8210-D004-0102, der für den Betrieb in EMEA (Europa, Mittlerer Osten, Afrika) geeignet ist. • Das Modell MS2372h-607 entspricht dem 4G-USB-Stick CU8210-D004-0103, der für den Betrieb in Asien und Australien geeignet ist. Systemvoraussetzungen Tab. 2: CU8210-D004-0103 Systemvoraussetzungen. -
Seite 12: Sim-Karte Einbauen
SIM-Karte einbauen SIM-Karte einbauen HINWEIS Kurzschluss Die SIM-Karte oder der USB-Stick können beschädigt werden. Nehmen Sie die SIM-Karte nicht während des Betriebs heraus und schalten Sie den Industrie-PC aus. In diesem Arbeitsschritt wird gezeigt, wie Sie eine SIM-Karte in den USB-Stick einbauen. Verwenden Sie das Mini-SIM Kartenformat. -
Seite 13: Konfiguration
In diesen Arbeitsschritt wird gezeigt, wie Sie die Treiber für den 4G-USB-Stick installieren können. Nach der Installation wird unter Windows eine neue Netzwerkschnittstelle angelegt. Voraussetzungen: • Treiber: Wird vom Beckhoff Service bereitgestellt. Gehen Sie wie folgt vor: 1. Stellen Sie sicher, dass der USB-Stick noch nicht am Industrie-PC angeschlossen ist. -
Seite 14: Mobilfunkverbindung Herstellen
Konfiguration Mobilfunkverbindung herstellen In diesem Schritt wird gezeigt, wie Sie eine Mobilfunkverbindung herstellen. Sie benötigen einen Anschluss bei einem Mobilfunkprovider, der Ihnen weitere Zugangsdaten zur Verfügung stellt. Voraussetzungen: • Anschluss bei einem Mobilfunkprovider. • Industrie-PC mit bereits installierten Treibern (siehe: Treiber installieren [} 13]) Gehen Sie wie folgt vor: 1. -
Seite 15: Diagnose-Led
Diagnose-LED Diagnose-LED Anzeige Blinkcode Beschreibung Kein Signal gelb Schwaches Signal grün Starkes Signal weiß Die Software des 4G-USB-Sticks wird aktualisiert 4G-USB-Stick, APAC Version: 1.0... -
Seite 16: Technische Daten
Technische Daten Technische Daten Tab. 3: Technische Daten, Abmessungen und Gewichte. CU8210-D004-0103 Abmessungen (B x H x T) 88 mm x 28 mm x 11,5 mm Gewicht ca. 30 g Tab. 4: Technische Daten, allgemeine Daten. CU8210-D004-0103 4G-USB-2.0-Stick, MS2372h-607 HSPA+/HSDPA/HSUPA/ WCDMA 4G-Band... -
Seite 17: Abmessungen
Technische Daten Abmessungen Abb. 3: CU8210-D004-0103 Abmessungen. 4G-USB-Stick, APAC Version: 1.0... -
Seite 18: Support Und Service
Support und Service Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... - Seite 19 Tabellenverzeichnis Tabellenverzeichnis Tab. 1 Legende zum Aufbau........................Tab. 2 CU8210-D004-0103 Systemvoraussetzungen................Tab. 3 Technische Daten, Abmessungen und Gewichte................ Tab. 4 Technische Daten, allgemeine Daten..................Tab. 5 Technische Daten, Zulassungen....................Tab. 6 Technische Daten, Umgebungsbedingungen................4G-USB-Stick, APAC Version: 1.0...
