DK50018- Accessoire und Schaltdecoder mit Bluetooth

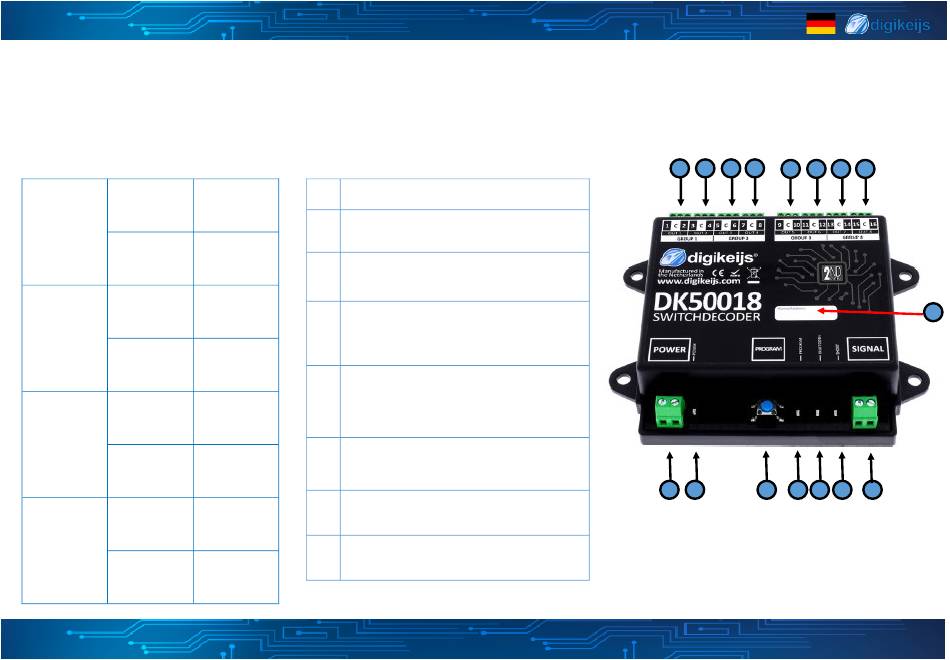

2.2 Anschlüsse
Bitte beachten Sie die folgenden von uns verwendeten Begriffe. Eine Gruppe besteht aus 2 Ausgängen und wird hauptsächlich für
Signale verwendet. Ein Ausgang besteht aus 2 Ausgängen und einer gemeinsamen Masse (+)
Out 1
Gruppe 1
Out 2
www.digikeijs.com
Out 3
Gruppe 2
Out 4
Out 5
Gruppe 3
Out 6
Out 7
Gruppe 4
Out 8
www.digikeijs.com
*R-Bus, B-Bus sind eingetragene Warenzeichen der Modelleisenbhan GmbH. XpressNet und RS-Bus sind eingetragene Warenzeichen von Lenz
1 = -
9
C = +
2 = -
10
3 = -
C = +
4 = -
11
5 = -
C = +
6 = -
12
DCC-Aktivität und Programmiermodus
7= -
C = +
8 = -
Die Bluetooth-Verbindung ist aktiv.
9 = -
13
C = +
Blinkt, wenn Aktivität vorhanden ist
10 = -
11 = -
14
C = +
12 = -
13 = -
15
C = +
14 = -
Leeres Feld zum Schreiben des Namens
16
15 = -
C = +
16 = -
Eingangsspannung
Grüne LED Spannung ein
Programmierschalter
Gelbe LED
Blaue LED
Rote LED
Kurzschlussanzeige
Anschluss an das
DCC-signal
oder der Adressnummer
6
1
2
3
4
5
7
12 13
14
9
10
11
8
16
15
7
