A
NSCHLÜSSE

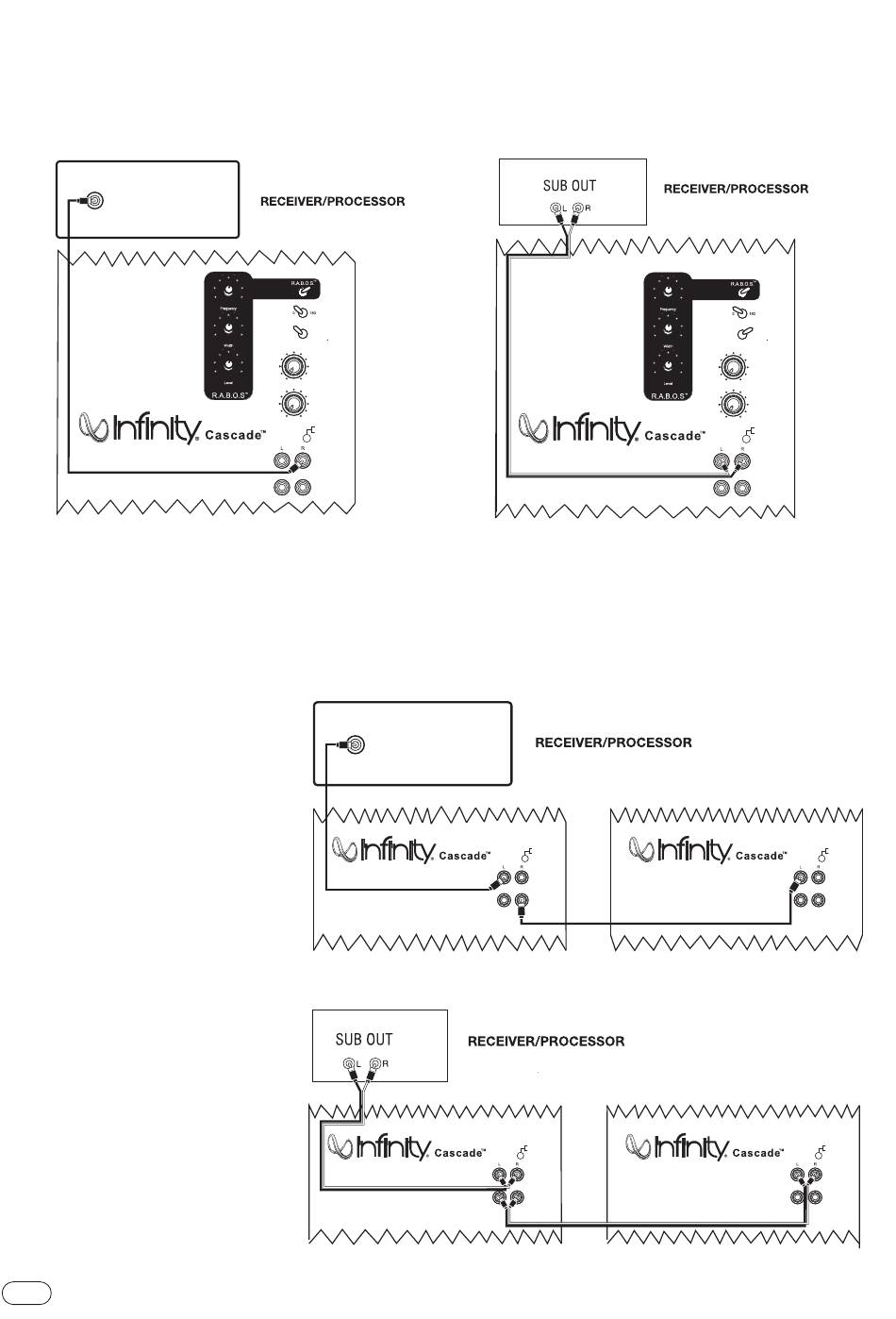

Ist Ihr Receiver/Prozessor mit einem Dolby Digital-
oder DTS-Decoder sowie einem passenden LFE-
Ausgang ausgestattet, sollten Sie Ihr System wie
folgt verkabeln.
Subwoofer- oder
SUBWOOFER OR
LFE-Ausgang
LFE OUTPUT
Model Twelve/230
• Normal/LFE-Schalter auf LFE stellen.
HINWEIS: In diesem Fall benötigen Sie keinen Y-Adapter.
Verbinden Sie einfach den LFE-Ausgang Ihres Receivers/
Prozessors mit dem linken oder rechten Eingang des
Subwoofers.
Der Subwoofer Cascade Model Twelve ist
außerdem mit mehreren Cinch-Aus-
gängen ausgestattet. Damit können Sie
mehrere Model Twelve Subwoofer in
Reihe schalten.Verkabeln Sie dazu den
ersten Subwoofer mit Ihrem Receiver/
Verstärker (siehe Hinweise weiter oben).
Verbinden Sie anschließend den Cinch-
Ausgang dieses Subwoofers mit dem
Cinch-Eingang des nächsten.
HINWEIS: Dieser Cinch-Ausgang liegt
VOR der R.A.B.O.S.-Schaltung im Signal-
weg. Daher müssen Sie die R.A.B.O.S.-
Konfiguration bei jedem Subwoofer
separat durchführen.
CASCADE MODEL TWELVE
3
On Off
Phase
LFE Normal
Level
Min Max
Crossover
[Hz]
50 150
Green:On
Red:Standby
LFE
Line In
Input
Line Out
Subwoofer- oder
SUBWOOFER OR
LFE-Ausgang
LFE OUTPUT
Model Twelve/230
Model Twelve/230
Besitzt Ihr Receiver/Prozessor einen Stereo-
Subwoofer- bzw. LFE-Ausgang für die beiden Front-
kanäle, gehen Sie bitte wie folgt vor:
Model Twelve/230
• Normal/LFE-Schalter auf Normal stellen.
HINWEIS: Manche Receiver sind mit nur einem Subwoofer-
Ausgang ausgestattet (bitte verwechseln Sie diesen nicht mit
dem LFE-Ausgang – siehe Beschreibung links auf dieser Seite)
In diesem Fall sollten Sie einen Y-Adapter (nicht im Lieferum-
fang enthalten) einsetzen, um die Bassleistung zu verbessern.
