REMARQUE : un équipement de mesure spécifique est nécessaire pour régler correctement les commandes d'égalisation. Votre distributeur agréé
JBL SYNTHESIS ® peut effectuer les mesures appropriées, avec un équipement adéquat, afin de garantir des résultats optimaux.
4. Commande de fréquence eQ
Ce réglage vous permet de sélectionner la fréquence centrale de la zone problématique donnée. La plage va de 32 Hz à 100 Hz.
5. Commande de bande passante eQ
Elle définit la plage de fréquences sur lesquelles l'égaliseur aura un effet. La gamme est de 0,1 à 0,6 octaves.
6. Commande de niveau eQ
Elle vous permet de régler la force d'amplification ou d'atténuation de la fréquence sélectionnée par la commande de fréquence d'égalisation. Cette
commande se règle de -12 dB à un maximum de +3 dB.
7. Commutateur de phase
Règle la phase de la sortie de caisson de graves selon les enceintes avant. Le réglage de phase convenable peut également dépendre de variables
telles que le positionnement du caisson de graves mural et la position de l'auditeur. Réglez ce commutateur pour une sortie maximale des graves
moyens à la position d'écoute principale.
8. Interrupteur marche / arrêt d'égalisation
il active / désactive les commandes d'égalisation paramétriques (fréquence, bande passante et niveau d'égalisation, mais pas la phase).
9. Commutateur de type « 1, 2 » ou caisson de graves
Sélectionne les réglages de Type de caisson de graves préprogrammés en usine :
• Sélectionnez le réglage de type 1 pour l'utilisation avec un JBL SYNTHESIS
• Sélectionnez le réglage de Type 2 pour l'utilisation avec un JBL C82W.
10. Commutateur d'alimentation secteur
Il connecte ou déconnecte l'alimentation du cordon d'entrée secteur. Pendant les périodes d'utilisation intermittente, le commutateur d'alimentation
peut rester sur marche. Il est recommandé de mettre le commutateur marche / arrêt sur arrêt pour des durées d'inutilisation prolongées.
11. Connecteur de cordon d'alimentation
Branchez le cordon secteur fourni à ce connecteur et à une prise secteur murale. En raison de l'appel d'intensité du SDA-1700, les prises auxiliaires
au dos des composants audio/vidéo ne doivent JAMAIS servir à alimenter ce produit.
Le connecteur de cordon secteur inclut l'emplacement du fusible, sous la prise. Si vous avez besoin d'accéder au fusible, débranchez toujours
l'appareil de la source / prise CA. Remplacez le fusible par un composant des mêmes types, tensions nominales et intensités nominales spécifiés.
100-120 VCA Modèle : 10 AH, 250 V.
230-240 VCA Modèle : 5 AH, 250 V.

InstALLAtIOn

AttentIOn : avant de commencer, vérifiez que votre amplificateur est débranché de l'alimentation et que toutes les commandes de niveau sont
complètement tournées vers le bas (sens trigonométrique).
Vérifiez que l'alimentation est adéquate pour fournir la tension secteur CA et l'intensité correctes pour l'amplificateur JBL SYNTHESIS
Vérifiez que votre tension de fonctionnement d'amplificateur correspond à votre tension secteur CA disponible.
Pour installer le SDA-1700 dans votre système d'armoire/rack, suivez les étapes ci-dessous :
• Le cas échéant et/ou si cela est requis par l'installation, attachez les supports de montage en rack de chaque côté de la façade de l'amplificateur
avec les vis fournies. Reportez-vous à la figure 4.
• Installez l'ensemble dans l'armoire avec les vis de fixation de votre rack dans les supports de montage en rack. Pour plus d'informations sur
l'installation dans l'armoire, consultez le mode d'emploi de votre armoire.

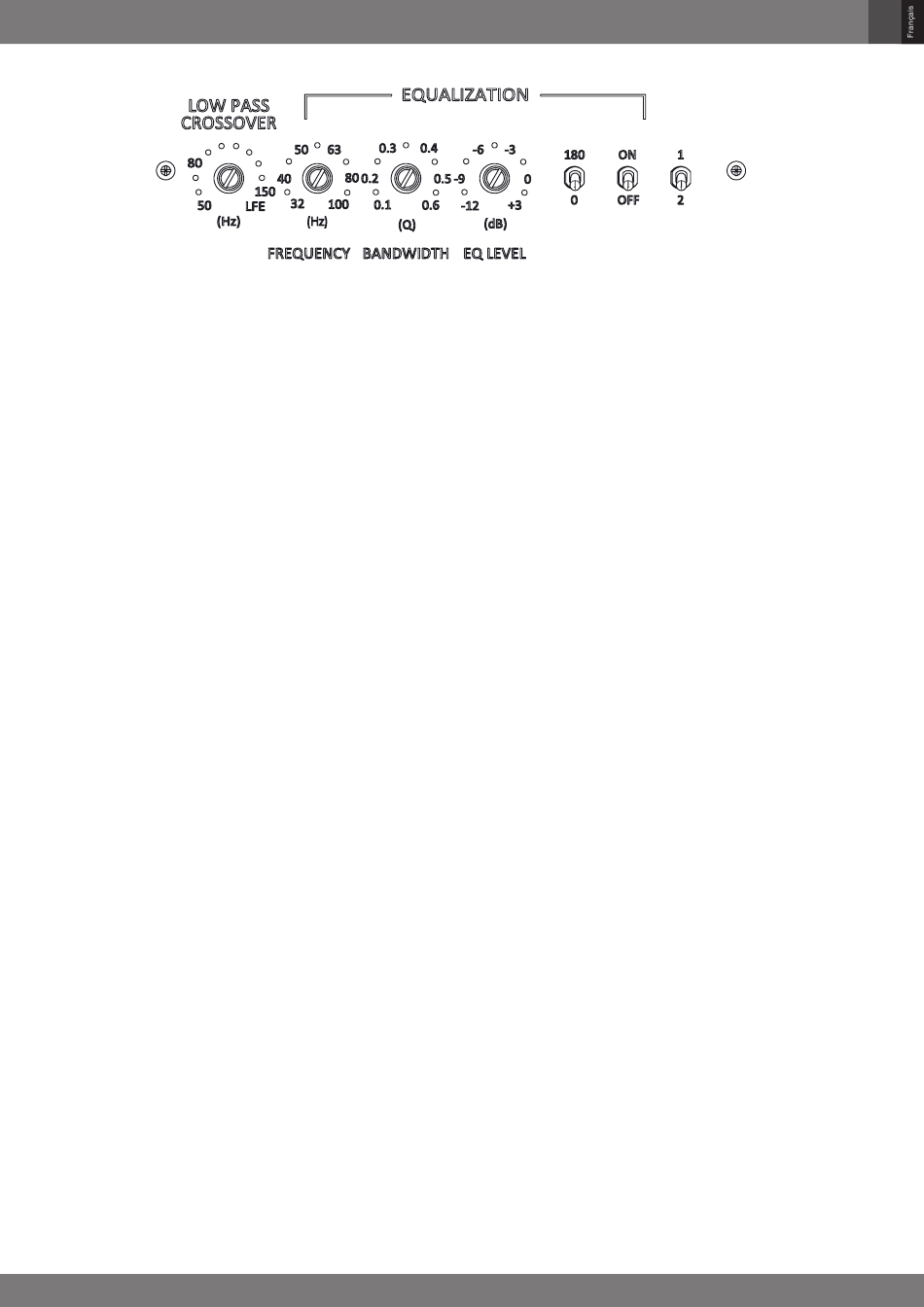

Figure 3 : commandes d'égalisation du panneau arrière
12
®
SSW-4.
®
SDA-1700.
