Technisches Handbuch
Glastaster II Smart & Taster Smart 86 [Serie .02]
4.6.2.1 Untermenü – Logik 1-4
Für jede aktivierte Logik wird ein Untermenü aktiviert.
Das nachfolgende Bild zeigt die dazugehörigen Einstellungen:

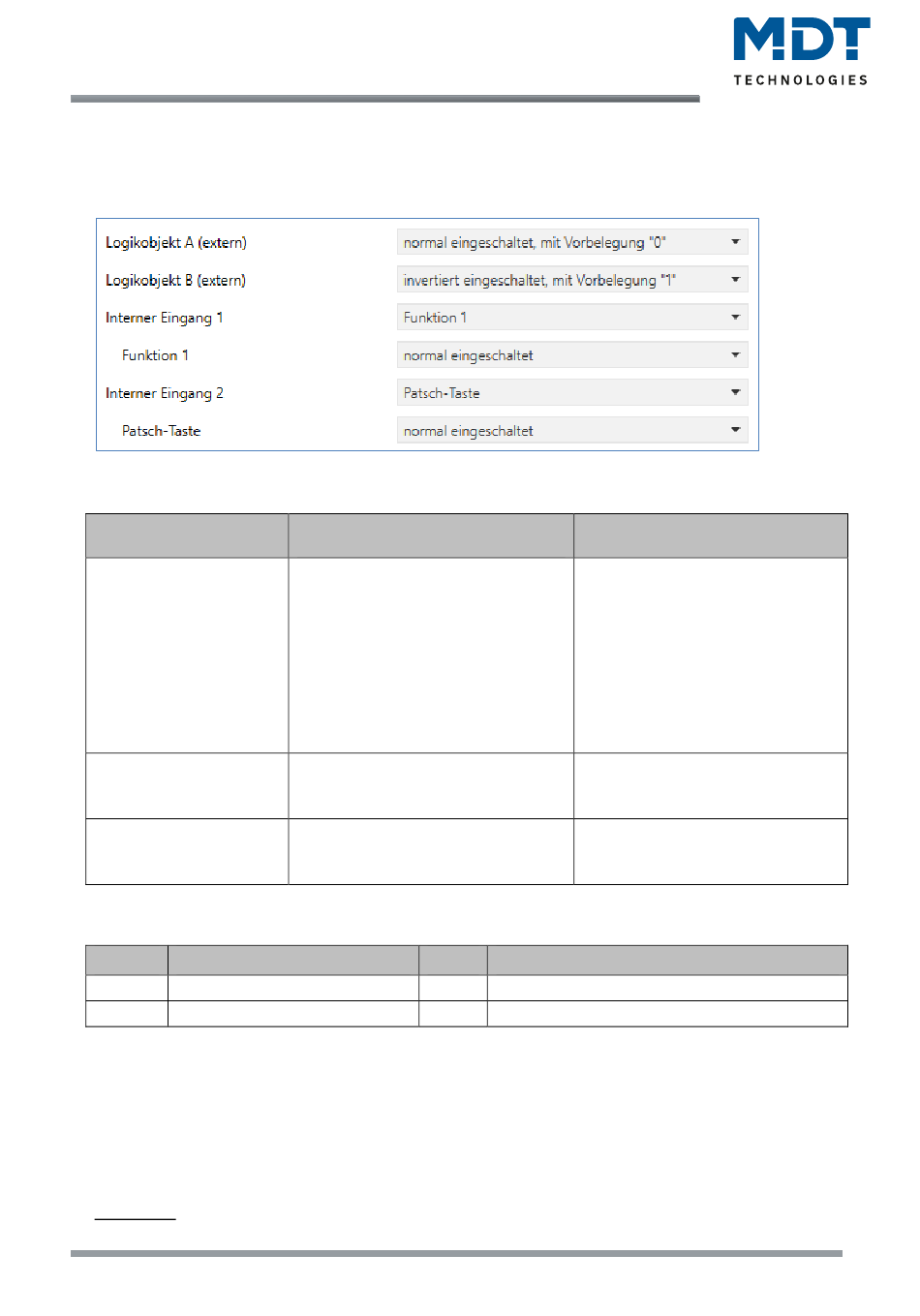

Abbildung 50: Einstellungen – Untermenü: Logik 1-4
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Logikobjekt A/B (extern)
Interner Eingang 1/2
Funktion 1-12,
Patsch-Taste
Abbildung 51: Einstellungen – Untermenü: Logik 1-4
Folgende Kommunikationsobjekte sind verfügbar:
Nummer Name/Objektfunktion
91
Logik 1 – Eingang A
92
Logik 1 – Eingang B
Tabelle 76: Kommunikationsobjekte – Eingänge Logik 1-4
Für jeden externen Logikeingang wird ein Kommunikationsobjekt eingeblendet, welches mit jedem
anderen beliebigen Kommunikationsobjekt der Größe 1 Bit verbunden werden kann, z.B. dem Status
eines Aktors. Des Weiteren kann die Logikoperation auf die Betätigung der Tasten reagieren.
Jeder Logikeingang kann entweder normal oder invertiert eingebunden werden.
Hinweis: Für „interner Eingang" stehen die „Funktionen 1-12" zur Auswahl. Da diese variabel an
verschiedene Tasten zugewiesen werden können, sind folglich nicht die Tasten zur Auswahl.
Ausnahme: Die Patsch-Taste, da diese unveränderlich bleibt.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
92
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
Wertebereich
[Standardwert]
▪
nicht aktiv
▪
normal eingeschaltet, mit
Vorbelegung „0"
▪
invertiert eingeschaltet, mit
Vorbelegung „0"
▪
normal eingeschaltet, mit
Vorbelegung „1"
▪
invertiert eingeschaltet, mit
Vorbelegung „1"
▪
nicht aktiv
▪
Funktion 1-12
▪
Patsch-Taste
▪
nicht aktiv
▪
normal eingeschaltet
▪
invertiert eingeschaltet
Länge
1 Bit
1 Bit
Kommentar
Aktivierung des externen
Logikobjekts.
Die Vorbelegung definiert den
Wert des externen Logikobjekts
nach einer
Busspannungswiederkehr wenn
noch kein Wert auf das
Kommunikationsobjekt gesendet
wurde.
Aktivierung der Funktionen für die
Logikfunktion.
Jede Funktion/Taste kann normal
oder invertiert aktiviert werden.
Verwendung
externer Eingang für die Logikoperation
externer Eingang für die Logikoperation
