Technisches Handbuch
Glastaster II Smart & Taster Smart 86 [Serie .02]
Für die Jalousiefunktion erscheinen 2 Kommunikationsobjekte, zum einen die Funktion für das
Stopp-/Schrittobjekt „Stopp/Lamellen Auf/Zu" und zum anderen die Funktion für das Bewegobjekt
„Jalousie Auf/Ab" bzw. „Fahren".
Das Bewegobjekt dient der Auf- und Abfahrt der Jalousien. Das Stopp/Schrittobjekt hat zwei
Funktionen, zum einen stoppt es die Auf- bzw. Abfahrt insofern die Endlage noch nicht erreicht
wurde, zum anderen dient es der Verstellung der Lamellen.
Bei der Zwei-Tastenfunktion kann die Tastenbelegung eingestellt werden, die Zusammenhänge zeigt
folgende Tabelle:
Eingang
Taste oben
Bewegobjekt
Auf
Stopp/Schrittobjekt
Stopp/Lamellen Auf Stopp/Lamellen Zu
Tabelle 56: Zwei-Tastenfunktion – Jalousiefunktion
Bei der Ein-Tastenfunktion wird nach jedem Tastendruck zwischen Auf- und Abfahrt umgeschaltet.
Da Jalousieaktoren für die Abfahrt immer ein „1" Signal verwenden und für die Auffahrt ein
„0" Signal verwenden, gibt der Taster dies auch so aus.
Es ist zusätzlich möglich die Aktion für den langen und den kurzen Tastendruck zu tauschen. Somit
kann ausgewählt werden, ob über einen langen oder einen kurzen Tastendruck verfahren werden
soll. Das Stopp-/Schrittobjekt nimmt dann das jeweils andere Bedienkonzept an.
Zur Statusanzeige" steht nur ein Objekt zur Verfügung. Es bezieht sich auf die Höhenposition. Eine
Position für die Lamelle kann nicht visualisiert werden.
Gruppensteuerung extra lang
Wenn die „Taste extra lang" gedrückt wird, startet nach 0,5 s die Fahrt der Einzeljalousie.
Nach weiteren 1,5 s startet die Gruppe mit der gleichen Fährt.
Hiermit wird die Gruppenfunktion aktiviert:
Wird danach „Stopp" kurz gedrückt, stoppen alle. Wird die Lamelle mit „kurz verstellt, verstellt die
Gruppe ebenfalls die Lamelle.
Nach ca. 90 s wird die Gruppenfunktion wieder intern deaktiviert und ein „Stopp" wirkt nur noch auf
den Einzelkanal.
MDT Single Object Control:
Zwei-Tastenfunktion

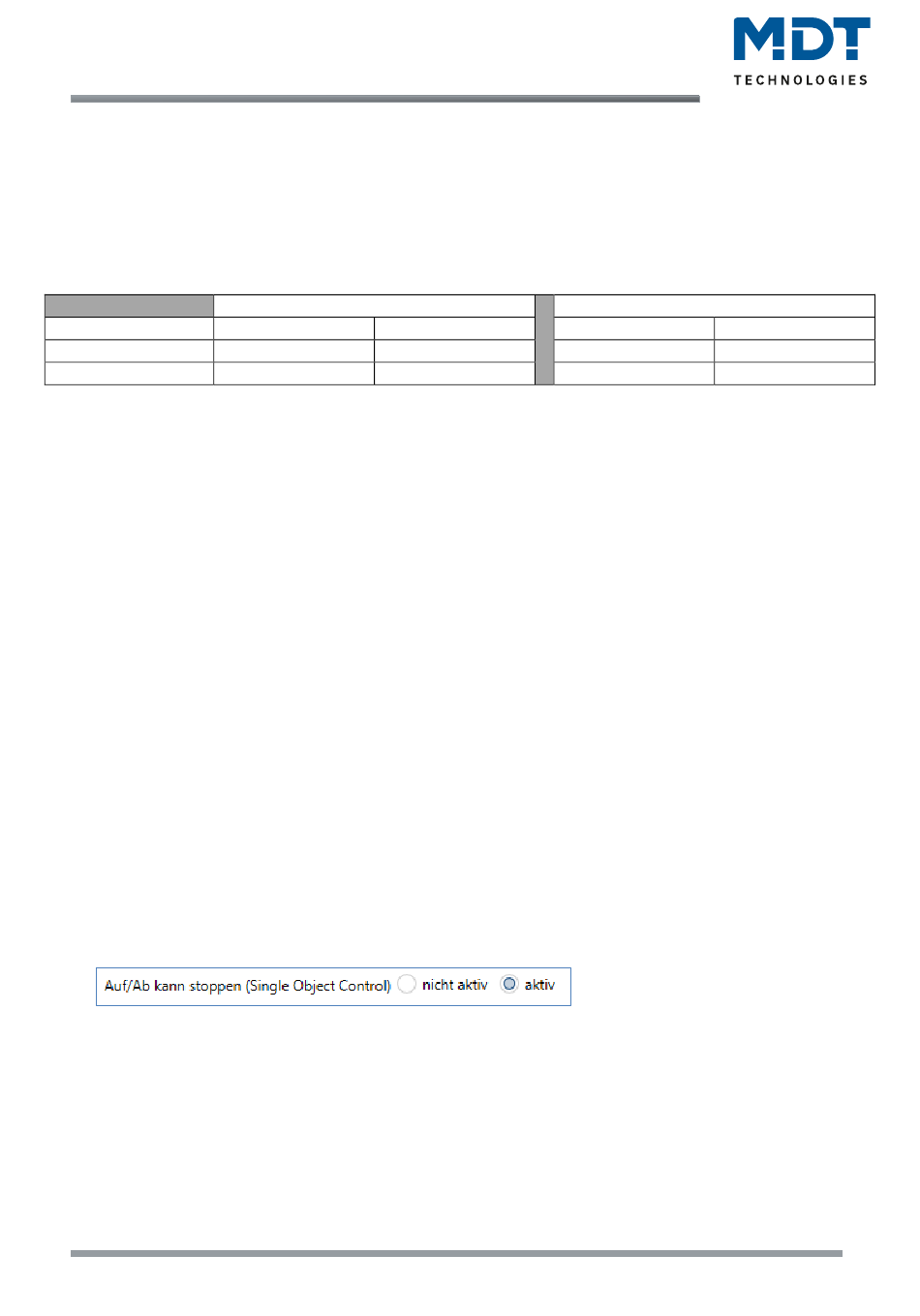

MDT Single Object Control ermöglicht ein neues Bedienkonzept zum Steuern von Rollladen. Zur
Verwendung muss im anzusteuernden MDT Jalousieaktor folgender Parameter auf aktiv gesetzt
werden:
Nun ist es möglich mit einem kurzen Tastendruck die Auf-/Abfahrt zu starten und auch eine aktive
Auf-/Abfahrt mittels kurzen Tastendrucks zu stoppen.
Über die Einstellung „Kurz=Auf/Ab/Stopp / Lang = Zentralobjekt (MDT Single Object Control)" wird
ein zusätzliches Objekt eingeblendet, welches mit einem langen Tastendruck die Auf-/Abfahrt starten
kann und auch eine aktive Auf-/Abfahrt mittels langen Tastendrucks stoppen kann. Diese Funktion
kann z.B. verwendet werden um mit einem kurzen Tastendruck ein einzelner Rollladen eines Raums
zu verfahren und mit einem langen Tastendruck den ganzen Raum zu verfahren.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
75
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
Funktion Auf/Ab
Taste unten
Ab
Funktion Ab/Auf
Taste oben
Taste unten
Ab
Auf
Stopp/Lamellen Zu
Stopp/Lamellen Auf
