59G
59I
7

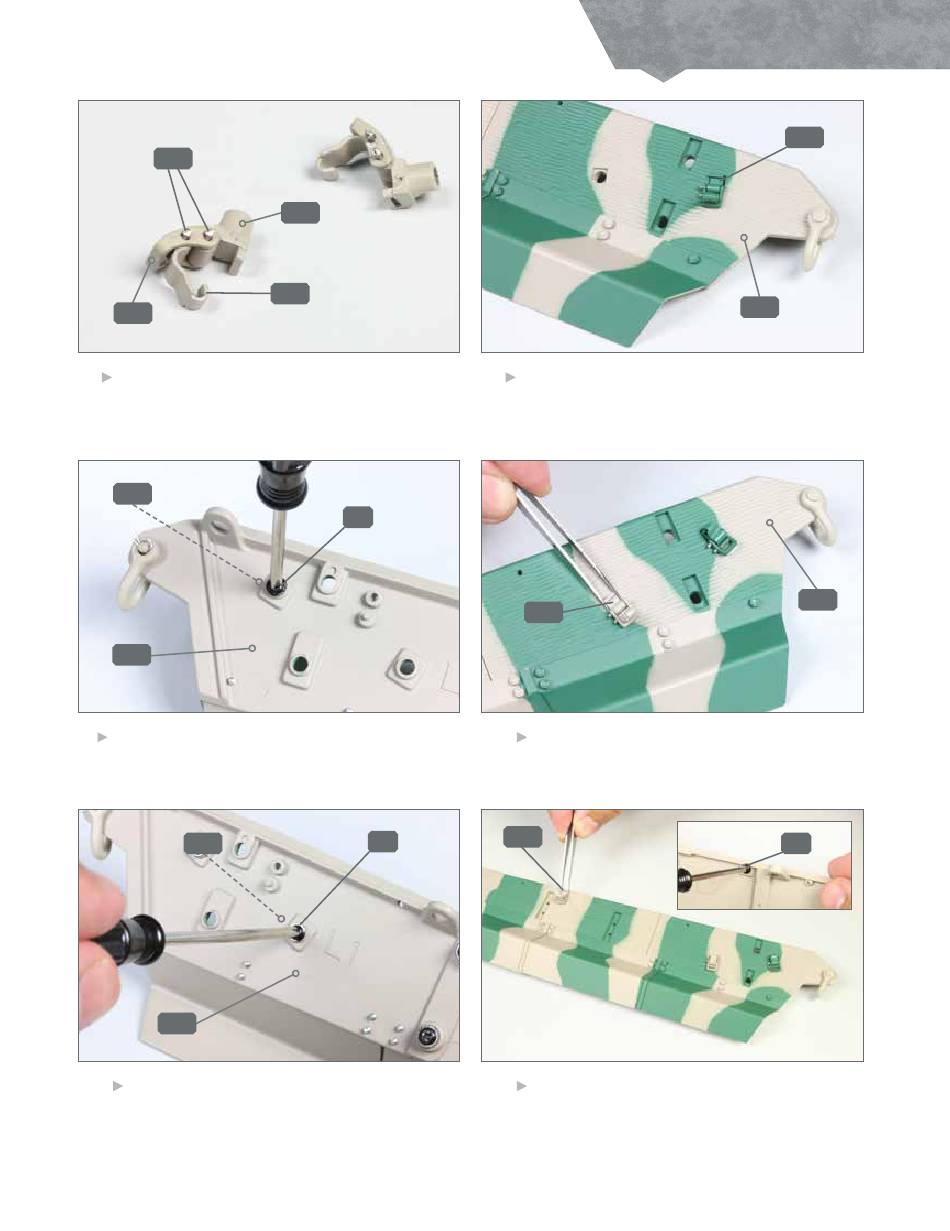

Wiederholen Sie die Arbeitsschritte 4–6 und stellen
Sie eine zweite, identische dunkelgelbe Halterung her,
wie es das Foto zeigt.
59E
48D
9
Halten Sie die Halterung in Position, während Sie das
Wannenseitenteil 48D umdrehen. Fixieren Sie den
Halterungsfuß 59E von innen mit einer Schraube NM.
59F
48D
11
Halten Sie die Halterung in Position, während Sie
das Wannenseitenteil 48D umdrehen. Fixieren Sie
den Halterungsfuß 59F mit einer Schraube NM.
59F
59H
NM
NM
S
8
Legen Sie die Wannenseitenteil-Baugruppe auf Ihre
Arbeitsplatte. Platzieren Sie den olivgrünen Halterungs-
fuß 59E in der Bohrung ganz hinten auf dem Wannen-
seitenteil 48D, wie abgebildet.
59F
10
Fügen Sie einen der dunkelgelben Halterungsfüße
59F, wie abgebildet, in die Bohrung auf dem Wannen-
seitenteil 48D ein.
59F
12
Der zweite dunkelgelbe Halterungsfuß 59F wird weiter
vorne auf der Wannenseitenteil-Baugruppe platziert
und mit einer Schraube NM fixiert (Detailbild).
B
–
auanleitung
S
chritt für
chritt
59E
48D
48D
48D
NM
5
