Vorstellung des RedLab 3102
Überblick: Die Funktionen des RedLab 3102
Diese Bedienungsanleitung enthält alle Informationen, die Sie zur Verbindung des RedLab 3102 mit Ihrem
Computer und den zu messenden Signalen benötigen.
Das RedLab 3102 ist ein Full-Speed USB-2.0-Modul und wird von Microsoft
RedLab 3102 ist vollständig mit USB-1.1- und USB-2.0-Anschlüssen kompatibel.
Das RedLab 3102 bietet vier Kanäle für analoge Spannungsausgabe, vier Kanäle für analoge
Stromausgabe, 8 digitale E/A-Verbindungen und einen 32-Bit-Ereigniszähler.
Das RedLab 3102 ist mit einem vierfachen (4 Kanäle) 16-Bit Digital-Analog-Wandler (DAW) ausgestattet.
Jeder Ausgang des D/A-Wandlers steuert gleichzeitig einen Spannungs- und einen Stromkanal an.
Mit Hilfe der Software lässt sich der Ausgabebereich der einzelnen DAW-Kanäle auf bipolar, unipolar
oder Strom stellen. Der bipolare Bereich umfasst ±10 V und der unipolare Bereich reicht von 0 bis 10 V.
Die analoge Stromausgabe deckt den Bereich von 0 bis 20 mA ab. Die Spannungs-/Strom-Kanalpaare
können einzeln oder simultan aktualisiert werden. Über einen bidirektionalen Synchronisierungsanschluss
lassen sich die DAW-Ausgänge an mehreren Geräten gleichzeitig aktualisieren.
Das RedLab 3102 erlaubt 8 bidirektionale digitale E/A-Verbindungen. Die DIO-Leitungen eines 8-Bit-
Anschlusses können als Eingang oder Ausgang konfiguriert werden. Alle digitalen Kontakte sind
standardmäßig potentialfrei. Es steht eine Klemme für die Pullup- (+5 V) bzw. Pulldown-Konfiguration (0
V) zur Verfügung.
Mit dem 32-Bit-Zähler können TTL-Takte gezählt werden.
Der RedLab 3102 wird über den USB-Anschluss Ihres Computers mit +5 Volt betrieben. Es ist keine
externe Stromversorgung erforderlich. Alle E/A-Verbindungen erfolgen über die Klemmen an beiden
Seiten des Geräts.

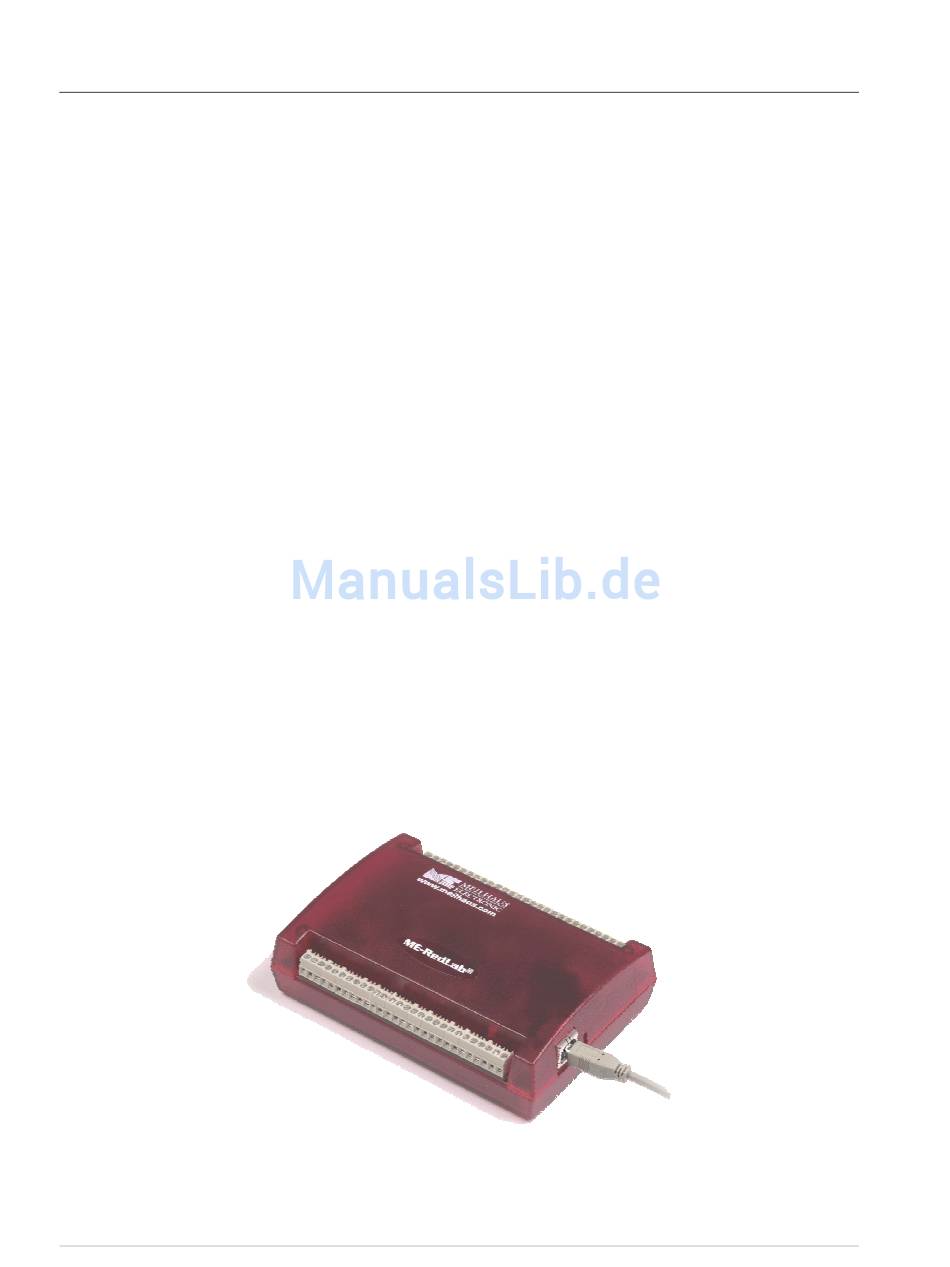

Abb. 1-1. RedLab 3102
7
Kapitel 1
®
®
Windows
unterstützt. Das
