Inhaltszusammenfassung für MF RedLab 3102

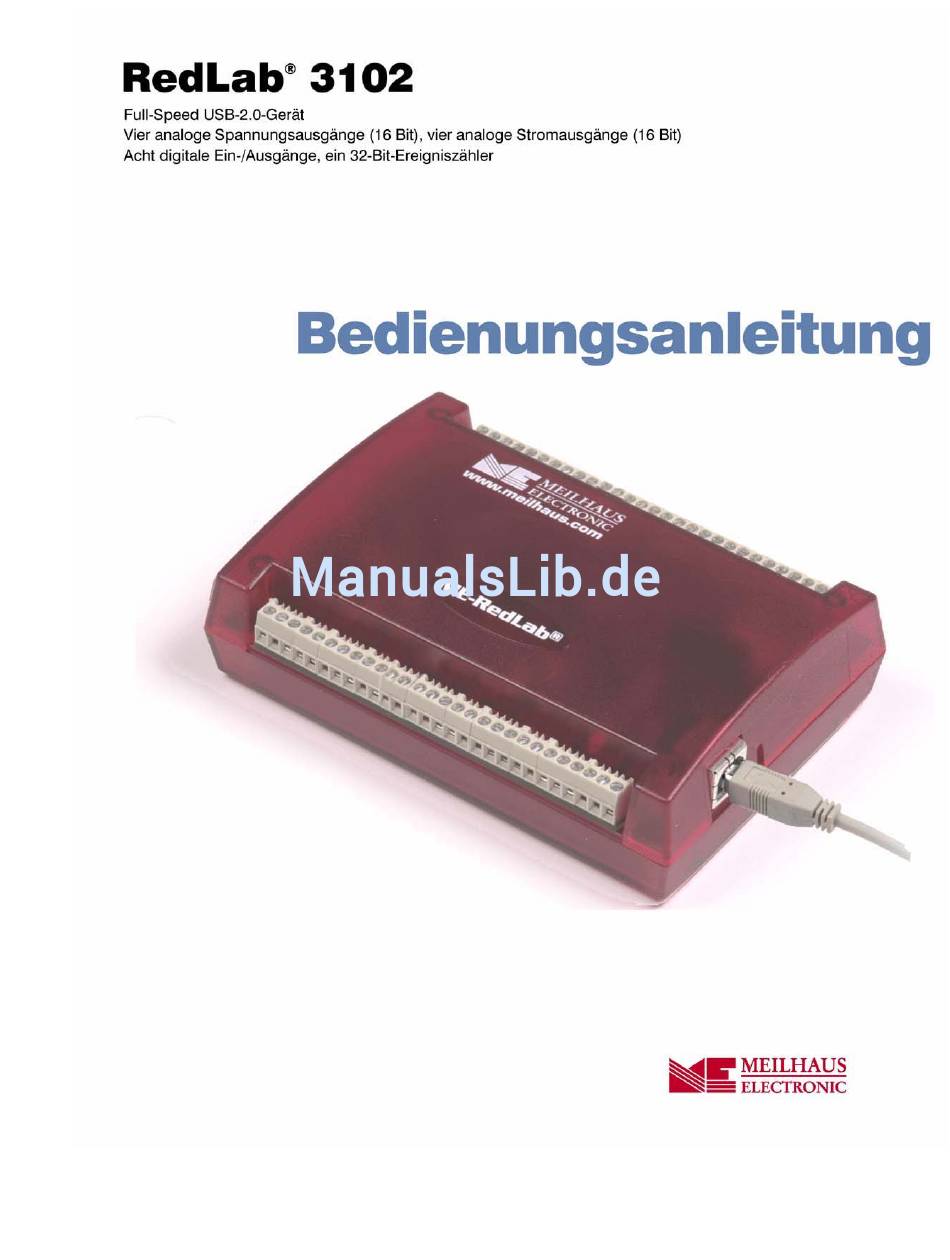

- Seite 2 RedLab 3102 Analoges USB-Ausgabegerät Bedienungsanleitung Ausgabe 1.3 D, April, 2014...
- Seite 3 Impressum Handbuch RedLab® Serie Ausgabe 1.3 D Ausgabedatum: April 2014 Meilhaus Electronic GmbH Am Sonnenlicht 2 D-82239 Alling bei München, Germany http://www.meilhaus.de © Copyright 2014 Meilhaus Electronic GmbH Alle Rechte vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Fotokopie, Druck, Mikrofilm oder in einem anderen Verfahren) ohne ausdrückliche schriftliche Genehmigung der Meilhaus Electronic GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 4: Inhaltsverzeichnis
Überblick: Die Funktionen des RedLab 3102 ....................7 Blockschaltbild des RedLab 3102 ........................8 Bestandteile der Software...........................8 Kapitel 2 Installation des RedLab 3102.......................9 Was ist im Lieferumfang des RedLab 3102 enthalten?..................9 Hardware ..................................9 Weitere Dokumentationen ..............................9 Auspacken des RedLab 3102 ..........................9 Installation der Software...........................10 Installation der Hardware ..........................10... - Seite 5 RedLab 3102 Bedienungsanleitung USB-Spezifikationen............................24 Umgebungsanforderungen ..........................24 Mechanische Eigenschaften ..........................24 Hauptverbindung und Anschlussbelegung .......................25...
-
Seite 6: Einleitung
Über diese Bedienungsanleitung Was können Sie in dieser Bedienungsanleitung erfahren Diese Bedienungsanleitung erläutert, wie Sie das RedLab 3102 installieren, konfigurieren und verwenden, um alle seine analogen Ausgabefunktionen nutzen zu können. In diesem Benutzerhandbuch finden Sie auch Verweise auf weiterführende Dokumente und auf Ressourcen für technischen Support. -
Seite 7: Vorstellung Des Redlab 3102
V) zur Verfügung. Mit dem 32-Bit-Zähler können TTL-Takte gezählt werden. Der RedLab 3102 wird über den USB-Anschluss Ihres Computers mit +5 Volt betrieben. Es ist keine externe Stromversorgung erforderlich. Alle E/A-Verbindungen erfolgen über die Klemmen an beiden Seiten des Geräts. -
Seite 8: Blockschaltbild Des Redlab 3102
Abb. 1-2. Blockschaltbild des RedLab 3102 Bestandteile der Software Informationen über InstaCal (Installations-, Kalibrier- und Testprogramm) sowie über weitere Software, die sich im Lieferumfang des RedLab 3102 befindet, finden Sie im Schnellstarthandbuch, das Sie als PDF- Datei im Wurzelverzeichnis der CD finden. -
Seite 9: Installation Des Redlab 3102
Wie bei allen elektronischen Geräten sollten Sie sorgfältig damit umgehen, um Schäden durch statische Elektrizität zu vermeiden. Erden Sie sich mit einem Erdungsarmband oder indem Sie einfach das Computergehäuse oder einen anderen geerdeten Gegenstand berühren, bevor Sie den RedLab 3102 auspacken, so dass eventuell aufgestaute statische Energie abgeleitet werden kann. -
Seite 10: Installation Der Software
Verbindung des RedLab 3102 mit Ihrem System Um das RedLab 3102 an Ihr System anzuschließen, schalten Sie Ihren Computer ein und verbinden Sie das USB-Kabel mit einem USB-Anschluss des Computers oder mit einem externen USB-Hub, der mit Ihrem Computer verbunden ist. -
Seite 11: Kalibrierung Des Redlab 3102
RedLab 3102 Bedienungsanleitung Installation des RedLab 3102 Vorsicht! Trennen Sie kein Gerät vom USB-Bus, während der Computer mit dem RedLab 3102 Daten austauscht, da Sie sonst Daten verlieren und/oder nicht mehr mit dem RedLab 3102 kommunizieren könnten. Wenn die LED der Stromanzeige erlischt Wenn die LED leuchtet und dann erlischt, wurde die Kommunikation zwischen Computer und RedLab 3102 abgebrochen. -
Seite 12: Funktionale Details
Abb. 3 1. Externe Komponenten des RedLab 3102 USB-Anschluss Über den USB-Anschluss wird das RedLab 3102 mit Strom und Daten versorgt. Die über den Anschluss übertragene Spannung hängt vom verwendeten System ab und beträgt eventuell weniger als 5 V. Es ist keine externe Stromversorgung erforderlich. -
Seite 13: Schraubklemmen
Funktionale Details Schraubklemmen Das RedLab 3102 verfügt über zwei Schraubklemmen, eine Reihe am oberen Gehäuserand und eine am unteren Rand. Jede Reihe besteht aus 28 Anschlüssen. Verwenden Sie für die Schraubanschlüsse AWG- Drahtstärken 16 bis 30. Abbildung 3-2 zeigt die Nummerierung der Klemmen. -
Seite 14: Analoge Spannungsausgänge (Vout0 Bis Vout3)
RedLab 3102 Bedienungsanleitung Funktionale Details Abb. 3-3. Anschlussbelegung des RedLab 3102 Analoge Spannungsausgänge (VOUT0 bis VOUT3) Die Klemmen sind Spannungsausgänge (siehe Abb. 3-3). Die Spannungsausgänge der VOUT0 VOUT3 einzelnen Kanäle lassen sich über die Software als uni- oder bipolar programmieren. Der bipolare Bereich umfasst ±10 V und der unipolare Bereich reicht von 0 bis 10 V. -
Seite 15: Anschluss Für Stromtest (Itest)
RedLab 3102 Bedienungsanleitung Funktionale Details Erdfreie externe Stromversorgung IOUTn + 2 Potentialfreie Last IOUTn + 2 IOUTn + 2 IOUTn + 2 Erdfreie externe Stromversorgung IOUTn + 1 Potentialfreie Last IOUTn + 1 IOUTn + 1 IOUTn + 1 Erdfreie externe... -
Seite 16: Digitale E/A-Anschlüsse (Dio0 Bis Dio7)
RedLab 3102 Bedienungsanleitung Funktionale Details Digitale E/A-Anschlüsse (DIO0 bis DIO7) An die Schraubklemmen (Klemmen 21 bis 28) können Sie bis zu acht digitale E/A- DIO0 DIO7 Leitungen anschließen. Die einzelnen digitalen Anschlüsse lassen sich als Eingang oder Ausgang konfigurieren. Wenn sie als Eingang konfiguriert sind, kann darüber der Zustand der TTL-Eingänge überwacht werden. -
Seite 17: Anschluss Für Daw-Synchronisierung (Syncld)
Serie“ der Benutzeranleitung für die Universalbibliothek. Als Ausgang (Master-Modus) zur Übertragung des D/A-LOAD-Signals an der SYNCLD-Klemme. Mit Hilfe der SYNCLD-Klemme können Sie das Gerät mit einem zweiten RedLab 3102 synchronisieren und gleichzeitig die DAW-Ausgänge an beiden Geräten aktualisieren. Siehe auch der Abschnitt „Synchronisierung mehrerer Geräte“... -
Seite 18: Synchronisierung Mehrerer Geräte
Setzen Sie beide Geräte in der Universalbibliothek auf die Option SIMULTAN. Informationen zur Konfiguration des RedLab 3102 mit der Universalbibliothek finden Sie in der Benutzeranleitung für die Universalbibliothek. Sobald das Signal an der SYNCLD-Klemme des Slave-Geräts eintrifft, werden die analogen Ausgangskanäle beider Geräte simultan aktualisiert. -
Seite 19: Spezifikationen
Kapitel 4 Spezifikationen Wenn nicht anders angegeben, beträgt die normale Betriebstemperatur 25 °C. Kursiv gedruckte Spezifikationen sind durch das Design vorgegeben. Analoge Spannungsausgänge Tabelle 1. Spezifikationen der analogen Spannungsausgänge Parameter Zustände Spezifikationen Digital-Analog-Wandler DAC8554 Anzahl der Kanäle (Hinweis 1) Auflösung 16 Bit Ausgabebereiche Kalibriert... -
Seite 20: Analoge Stromausgänge
PC ab. Normalerweise sind die Ausgangswerte des RedLab 3102 nach 2 Sekunden stabil. Hinweis 4: Die Angaben zur maximalen differenziellen Nichtlinearität gelten für den gesamten Temperaturbereich des RedLab 3102 von 0 bis 50 °C. Darin sind auch die durch den Algorithmus zur Kalibrierung der Software verursachten maximalen Fehler (nur im kalibrierten Modus) und die Nichtlinearitäten des Digital-Analog-Wandlers DAC8554... -
Seite 21: Kalibrierung Der Analogen Ausgänge
Lastwiderstand = (Quellenvorspannung – 6 V)/0,025 A Hinweis 7: Die Angaben zur maximalen differenziellen Nichtlinearität gelten für den gesamten Temperaturbereich des RedLab 3102 von 0 bis 70 °C. Darin sind auch die durch den Algorithmus zur Kalibrierung der Software verursachten maximalen Fehler (nur im kalibrierten Modus) und die Nichtlinearitäten des Digital-Analog-Wandlers DAC8554... -
Seite 22: Daw-Synchronisierung
RedLab 3102 Bedienungsanleitung Spezifikationen Hinweis 8: Die Pullup- und Pulldown-Konfiguration erfolgt über den Anschluss DIO CTL (Klemme 54). Für eine Pulldown-Konfiguration muss DIO CTL (Klemme 54) mit einem DGND-Anschluss (Klemme 50, 53 oder 55) und für eine Pullup-Konfiguration mit dem +5V-Anschluss (Klemme 56) verbunden werden). -
Seite 23: Zähler
RedLab 3102 Bedienungsanleitung Spezifikationen Zähler Tabelle 9. Spezifikationen des CTR-E/A Parameter Zustände Spezifikationen Bezeichnung des Stifts Anzahl der Kanäle Auflösung 32 Bit Zählertyp Ereigniszähler Eingangsart TTL, flankengesteuert Ablese-/Eingaberaten des Zählers Ablesevorgänge abhängig vom System, 33 bis 1000 Ablesungen pro Sekunde (von Software gesteuert) Eingabevorgänge... -
Seite 24: Stromversorgung
Klemme 51 max. 30mA Hinweis 11: Das ist der gesamte für das RedLab 3102 erforderliche Ruhestrom einschließlich der bis zu 10 mA für die Status-LED. Der Wert enthält keine potentiellen Belastungen durch die digitalen E/A-Anschlüsse, den +5V-Anschluss oder die VOUTx/IOUTx-Ausgänge. -
Seite 25: Hauptverbindung Und Anschlussbelegung
RedLab 3102 Bedienungsanleitung Spezifikationen Hauptverbindung und Anschlussbelegung Tabelle 16. Spezifikationen der Hauptverbindung Anschlussart Schraubklemmen Drahtstärke AWG-Drahtgrößen 16 bis 30 Klemme Signalname Klemme Signalname VOUT0 VOUT1 IOUT0 IOUT1 VOUT2 VOUT3 IOUT2 IOUT3 AGND AGND n.a. n.a. n.a. n.a. n.a. n.a. n.a. - Seite 26 Vertrieb durch: Meilhaus Electronic GmbH Am Sonnenlicht 2 D-82239 Alling, Germany Tel.: +49 (0)8141 - 5271-0 Fax: +49 (0)8141 - 5271-129 E-Mail: sales@meilhaus.com http://www.meilhaus.com...
