CDSVAN

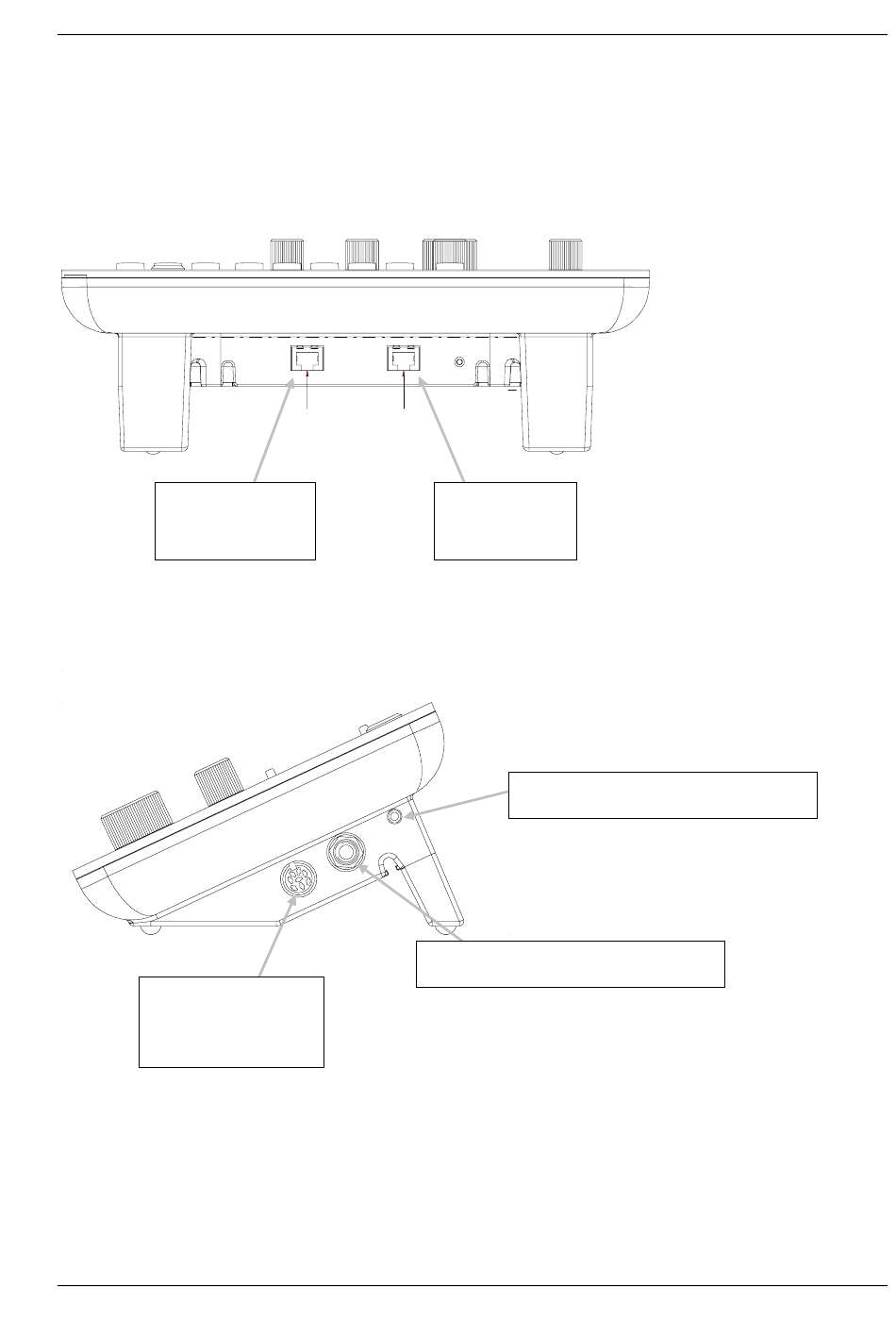

Kabelanschluss
Der Anschluss des Dolmetscherpultes an das System erfolgt mittels eines geschirmten CAT5 Kabels, mit
dem Daten, Versorgungsspannung und Audio-Informationen übertragen werden.
Für den Anschluss des Gerätes an das System, wird mit einem CAT5-Systemkabel der Ausgang des
Netzteils mit der Anschlussbuchse „PREVIOUS" des Dolmetscherpultes verbunden.
Nachfolgende Geräte werden an die Anschlussbuchse „NEXT" angeschlossen.
„NEXT"
Anschlussbuchse für
nachfolgendes Gerät
Die Kabelspezifikation muss dem EIA/TIA 568 B Standard entsprechen (CAT5, geschirmt mit RJ45,
AWG26).
Anschluss Kopfhörer / Hörsprechgarnitur
Hörsprechgarnitur-
Anschlussbuchse,
8-pol, DIN
Copyright by BRÄHLER ICS AG
NEXT
PREV
„PREV"
Anschlussbuchse
für voriges Gerät
Kopfhörer Anschlussbuchse, 6,3mm
Kopfhörer Anschlussbuchse, 3,5mm
DOLV
15
