MSI8V BIV

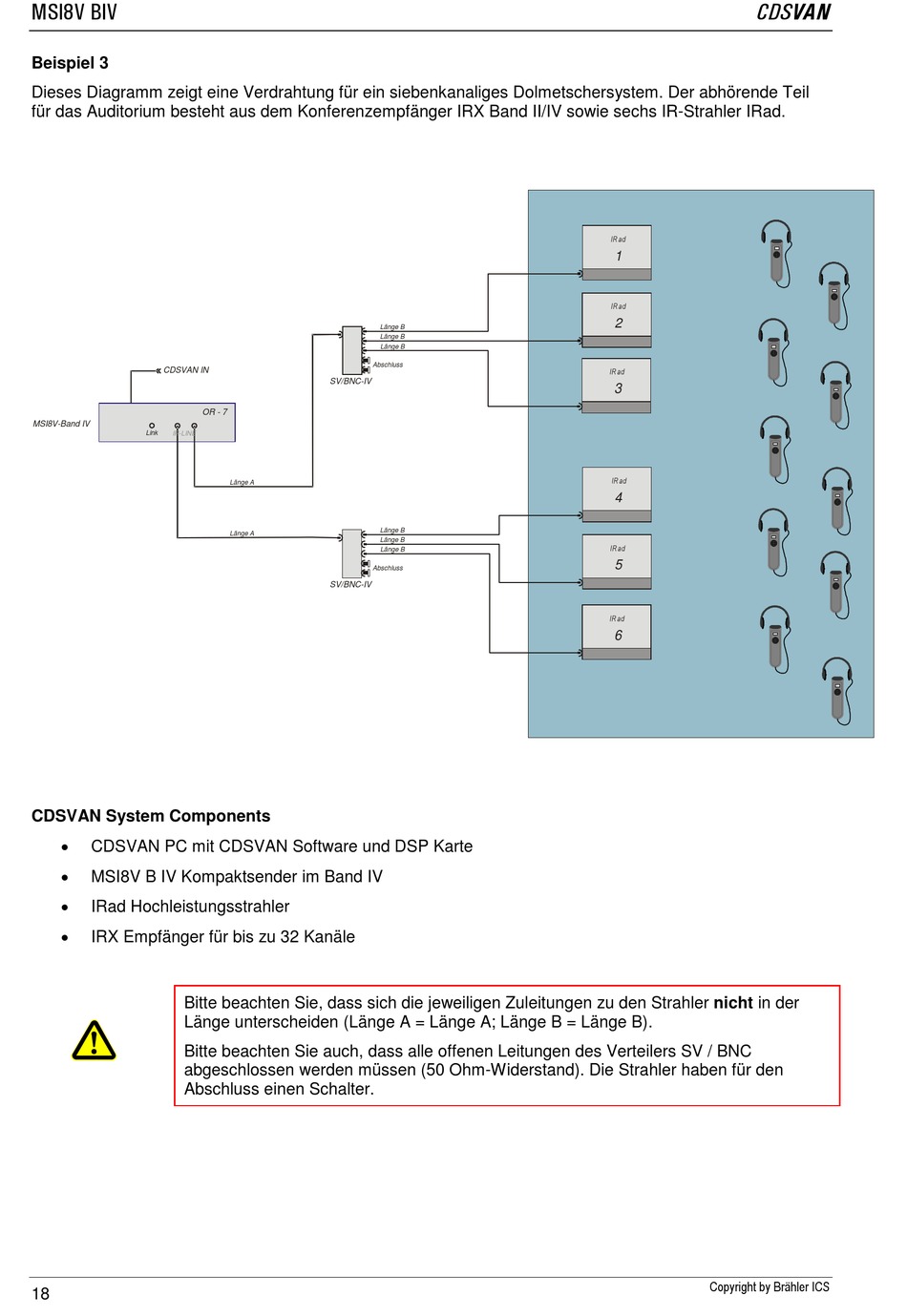

Beispiel 3
Dieses Diagramm zeigt eine Verdrahtung für ein siebenkanaliges Dolmetschersystem. Der abhörende Teil
für das Auditorium besteht aus dem Konferenzempfänger IRX Band II/IV sowie sechs IR-Strahler IRad.
CDSVAN IN
OR - 7
MSI8V-Band IV
Link
IR-LINE
CDSVAN System Components
CDSVAN PC mit CDSVAN Software und DSP Karte
MSI8V B IV Kompaktsender im Band IV
IRad Hochleistungsstrahler
IRX Empfänger für bis zu 32 Kanäle
Bitte beachten Sie, dass sich die jeweiligen Zuleitungen zu den Strahler nicht in der
Länge unterscheiden (Länge A = Länge A; Länge B = Länge B).
Bitte beachten Sie auch, dass alle offenen Leitungen des Verteilers SV / BNC
abgeschlossen werden müssen (50 Ohm-Widerstand). Die Strahler haben für den
Abschluss einen Schalter.
18
Länge B
Länge B
Länge B
Abschluss
SV/BNC-IV
Länge A
Länge B
Länge A
Länge B
Länge B
Abschluss
SV/BNC-IV
CDSVAN
IRad
1
IRad
2
IRad
3
IRad
4
IRad
5
IRad
6
