CDSVAN

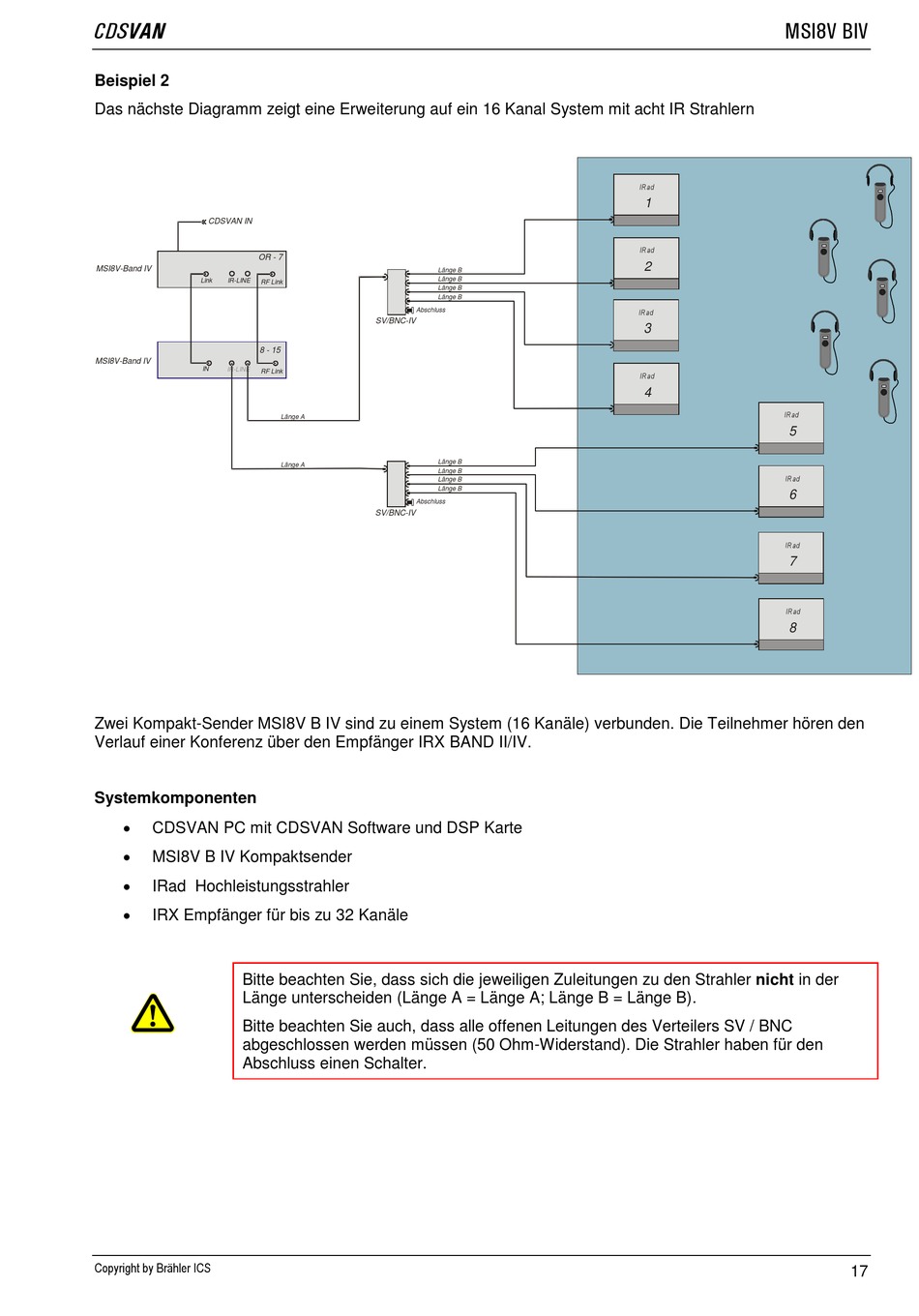

Beispiel 2
Das nächste Diagramm zeigt eine Erweiterung auf ein 16 Kanal System mit acht IR Strahlern
CDSVAN IN
OR - 7
MSI8V-Band IV
Link
IR-LINE
RF Link
8 - 15
MSI8V-Band IV
IN
IR-LINE
RF Link
Zwei Kompakt-Sender MSI8V B IV sind zu einem System (16 Kanäle) verbunden. Die Teilnehmer hören den
Verlauf einer Konferenz über den Empfänger IRX BAND II/IV.
Systemkomponenten
CDSVAN PC mit CDSVAN Software und DSP Karte
MSI8V B IV Kompaktsender
IRad Hochleistungsstrahler
IRX Empfänger für bis zu 32 Kanäle
Bitte beachten Sie, dass sich die jeweiligen Zuleitungen zu den Strahler nicht in der
Länge unterscheiden (Länge A = Länge A; Länge B = Länge B).
Bitte beachten Sie auch, dass alle offenen Leitungen des Verteilers SV / BNC
abgeschlossen werden müssen (50 Ohm-Widerstand). Die Strahler haben für den
Abschluss einen Schalter.
Copyright by Brähler ICS
Länge B
Länge B
Länge B
Länge B
Abschluss
SV/BNC-IV
Länge A
Länge B
Länge A
Länge B
Länge B
Länge B
Abschluss
SV/BNC-IV
MSI8V BIV
IRad
1
IRad
2
IRad
3
IRad
4
IRad
5
IRad
6
IRad
7
IRad
8
17
