WICHTIGER HINWEIS: Stellen Sie den Lautsprecher so auf, dass
die auf der Unterseite mit „Monopole" beschriftete Gehäuse-
kante zum Rauminneren zeigt, wobei es keine Rolle spielt, ob
der Lautsprecher normal oder auf dem Kopf steht. So stellen Sie
sicher, dass der Lautsprecher sowohl im Monopole- als auch im
Dipole-Modus optimal arbeitet.
(BIPOLE)
(MONOPOLE)
(DIPOLE)

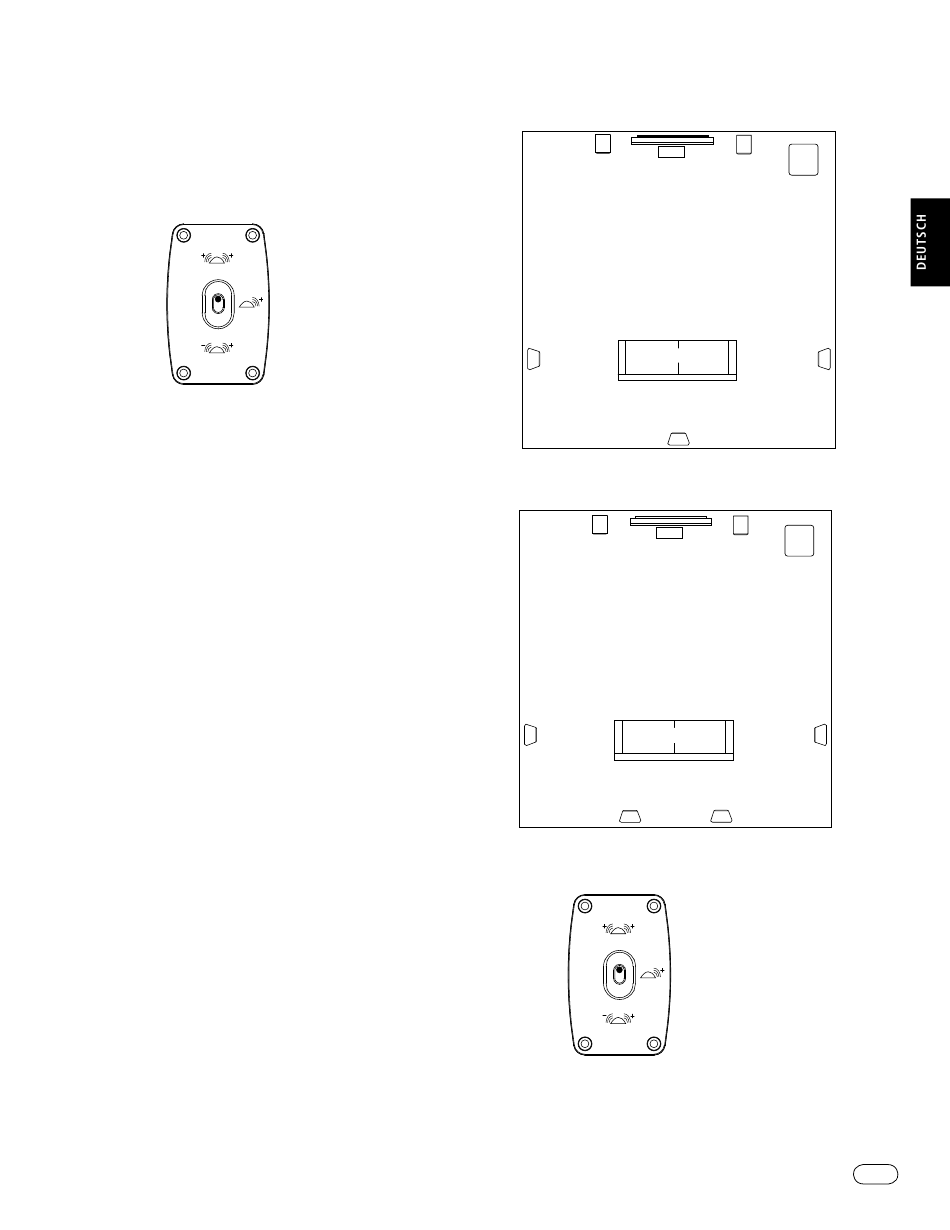

Abbildung 3. Surround-Konfi gurationsschalter.
P
(V
LATZIERUNG
ERFAHREN
Verwenden Sie den/die Classia C255ES in einem 6- oder
7-Kanal- System als rückwärtige(n) Lautsprecher, sollten Sie sich
nach den Abbildungen 4 und 5 richten.
Platzieren Sie den/die Lautsprecher an der Rückseite Ihres
Wohnraums (siehe Abbildung 5) – dabei sollten sie ins
Rauminnere zeigen. Stellen Sie nur einen rückwärtigen
Lautsprecher auf, sollten Sie diesen so nahe wie nur möglich
zur Achse Center-Hörplatz montieren (siehe Abbildung 4). Bei
zwei Lautsprechern, sollten Sie diese in gleicher Entfernung zur
Achse Center-Hörplatz aufstellen (siehe Abbildung 5).
S
-K
V
URROUND
ONFIGURATION
ORNEHMEN
Setzen Sie den/die C255ES in einem 6- oder 7-Kanal-System
als rückwärtige(n) Lautsprecher ein, sollten Sie den Surround-
Konfi gurationsschalter auf „Bipole" stellen (siehe Abbildung 3).
P
(V
3)
LATZIERUNG
ERFAHREN
Die Classia C255ES lässt sich vielseitig einsetzen: als Einzel-
Lautsprecher aber auch als Doppel-Lausprecher (Dipol bzw.
Bipol). Der Vorteil für Sie: Für die Wiedergabe der beiden
Surround-Back-Lautsprecher einer 7-Kanal-Installation benöti-
gen Sie einen einzige C255ES.
Gehen Sie bitte wie folgt vor, um den C255ES als Doppel-
Lautsprecher zu konfi gurieren:
1. Wählen Sie einen Montageort. Optimalerweise sollte er – wie
in einem 6-Kanal-System – in der Mitte der rückwärtigen Wand
platziert werden (siehe Abbildung 4).
2. Schrauben Sie die Anschlussterminals auf und entfernen Sie die
beiden Kurzschlussbrücken (siehe Abbildung 9).
3. Achten Sie bitte darauf, dass der Lautsprecher nicht auf dem
Kopf steht – richten Sie sich nach dem Logo auf der Gehäuse-
rückseite.
4. Schließen Sie die Kabel für den rückwärtigen rechten Kanal an
die beiden oberen Anschlussterminals an (siehe Abbildung 10).
5. Schließen Sie die Kabel für den rückwärtigen linken Kanal an
die beiden unteren Anschlussterminals an (siehe Abbildung 10).
6. Schalten Sie den Surround-Konfi gurationsschalter auf „Bipole"
(siehe Abbildung 6).
2)
Linker
Left
Center
Center
Front
Front-
Channel
Channel
Lautsprecher
Couch
Hörposition
Left
Linker
Side
Surround-Kanal
Channel
Rückwärtiger Center-Lautsprecher
Rear Center Channel
Abbildung 4.Typische Platzierung eines Systems mit einem
rückwärtigen Surround-Back.
Linker
Left
Center
Center
Front-
Front
Channel
Lautsprecher
Channel
Couch
Hörposition
Left
Linker
Side
Surround-Kanal
Channel
Linker Surround-Back
Left Rear Channel
Abbildung 5.Typische Platzierung für ein System mit zwei
rückwärtigen Surround-Back-Lautsprechern.
(BIPOLE)
(MONOPOLE)
(DIPOLE)
Abbildung 6. Surround- Konfi gurationsschalter.
INFINITY CLASSIA C255ES
Rechter
Right
Front
Front-
Infi nity
Channel
Lautsprecher
Infinity
Subwoofer
Subwoofer
(optional)
(optional)
Right
Rechter
Side
Surround-Kanal
Channel
Rechter
Right
Front
Front-
Infi nity
Channel
Lautspre-
Infinity
Subwoofer
Subwoofer
cher
(optional)
(optional)
Right
Rechter
Side
Surround-Kanal
Channel
Rechter Surround-Back
Right Rear Channel
3
