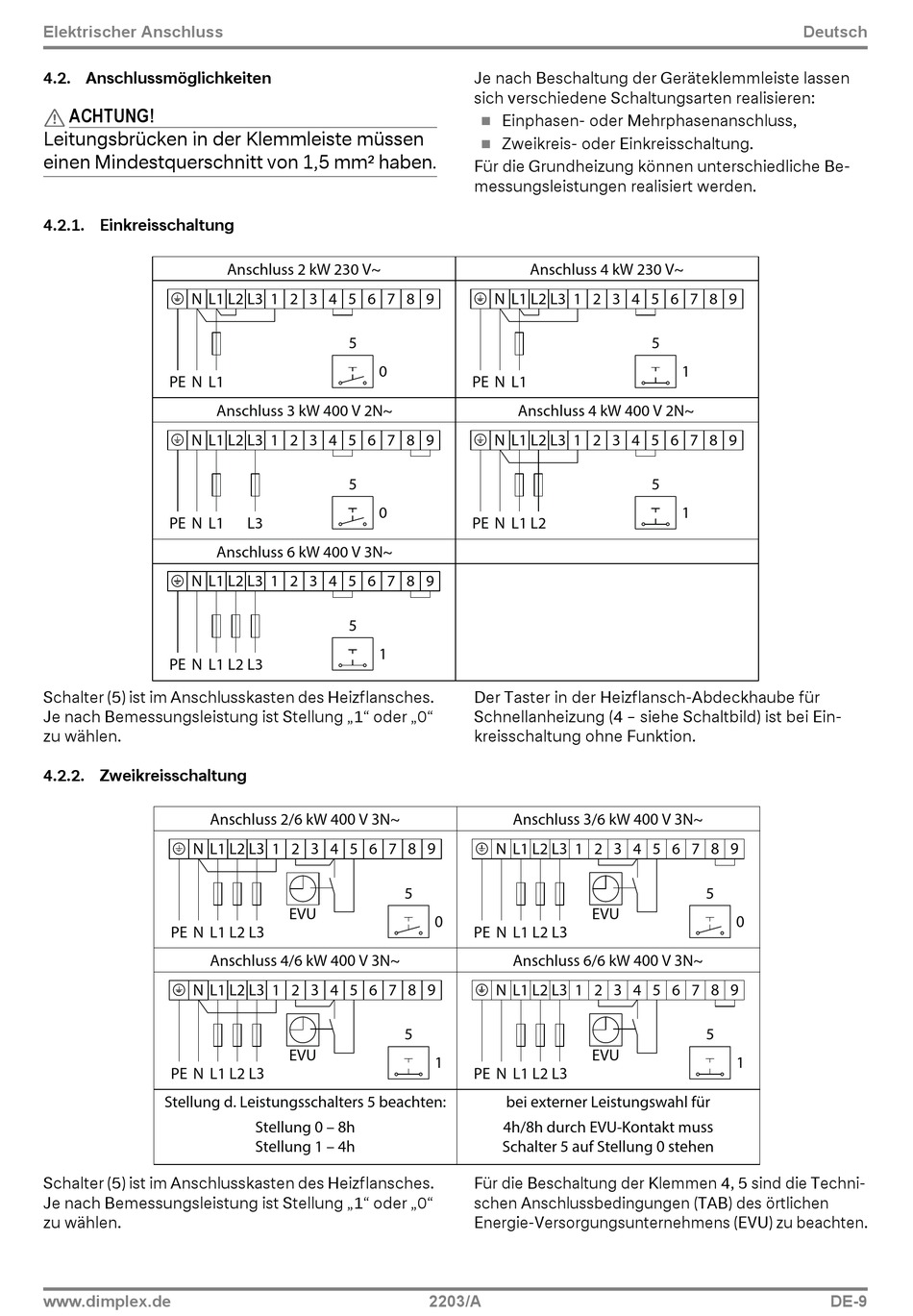

Elektrischer Anschluss
4.2. Anschlussmöglichkeiten
ACHTUNG!
Leitungsbrücken in der Klemmleiste müssen
einen Mindestquerschnitt von 1,5 mm² haben.
4.2.1. Einkreisschaltung
N L1 L2 L3 1 2 3 4 5 6 7 8 9
PE N L1
N L1 L2 L3 1 2 3 4 5 6 7 8 9
PE N L1
N L1 L2 L3 1 2 3 4 5 6 7 8 9
PE N L1 L2 L3
Schalter (5) ist im Anschlusskasten des Heizflansches.
Je nach Bemessungsleistung ist Stellung „1" oder „0"
zu wählen.
4.2.2. Zweikreisschaltung
Anschluss 2/6 kW 400 V 3N~
N L1 L2 L3 1 2 3 4 5 6 7 8 9
PE N L1 L2 L3
Anschluss 4/6 kW 400 V 3N~
N L1 L2 L3 1 2 3 4 5 6 7 8 9
PE N L1 L2 L3
Stellung d. Leistungsschalters 5 beachten:
Schalter (5) ist im Anschlusskasten des Heizflansches.
Je nach Bemessungsleistung ist Stellung „1" oder „0"
zu wählen.
www.dimplex.de
Anschluss 2 kW 230 V~
5
0
Anschluss 3 kW 400 V 2N~
5
0
L3
Anschluss 6 kW 400 V 3N~
5
1
EVU
EVU
Stellung 0 – 8h
Stellung 1 – 4h
Je nach Beschaltung der Geräteklemmleiste lassen
sich verschiedene Schaltungsarten realisieren:
Einphasen- oder Mehrphasenanschluss,
Zweikreis- oder Einkreisschaltung.
Für die Grundheizung können unterschiedliche Be-
messungsleistungen realisiert werden.
Anschluss 4 kW 230 V~
N L1 L2 L3 1 2 3 4 5 6 7 8 9
PE N L1
Anschluss 4 kW 400 V 2N~
N L1 L2 L3 1 2 3 4 5 6 7 8 9
PE N L1 L2
Der Taster in der Heizflansch-Abdeckhaube für
Schnellanheizung (4 – siehe Schaltbild) ist bei Ein-
kreisschaltung ohne Funktion.
Anschluss 3/6 kW 400 V 3N~
N L1 L2 L3 1 2 3 4 5 6 7 8 9
5
0
PE N L1 L2 L3
Anschluss 6/6 kW 400 V 3N~
N L1 L2 L3 1 2 3 4 5 6 7 8 9
5
1
PE N L1 L2 L3
bei externer Leistungswahl für
4h/8h durch EVU-Kontakt muss
Schalter 5 auf Stellung 0 stehen
Für die Beschaltung der Klemmen 4, 5 sind die Techni-
schen Anschlussbedingungen (TAB) des örtlichen
Energie-Versorgungsunternehmens (EVU) zu beachten.
2203/A
5
1
5
1
5
EVU
0
5
EVU
1
Deutsch
DE-9
