Deutsch
4. Elektrischer Anschluss
4.1. Hinweise zum elektrischen Anschluss
Der Anschluss an das Elektronetz hat in Übereinstim-
mung mit den gültigen nationalen Vorschriften zu er-
folgen.
ACHTUNG!
Vor dem Eingriff den Warmwasserspeicher
spannungsfrei schalten!
HINWEIS
Vor der elektrischen Inbetriebnahme ist der Warm-
wasserspeicher unbedingt mit Wasser zu füllen
In Räumen mit Badewannen oder Dusche muss
das Gerät gemäß den gültigen Vorschriften nach
VDE 0100-701 installiert werden.
N

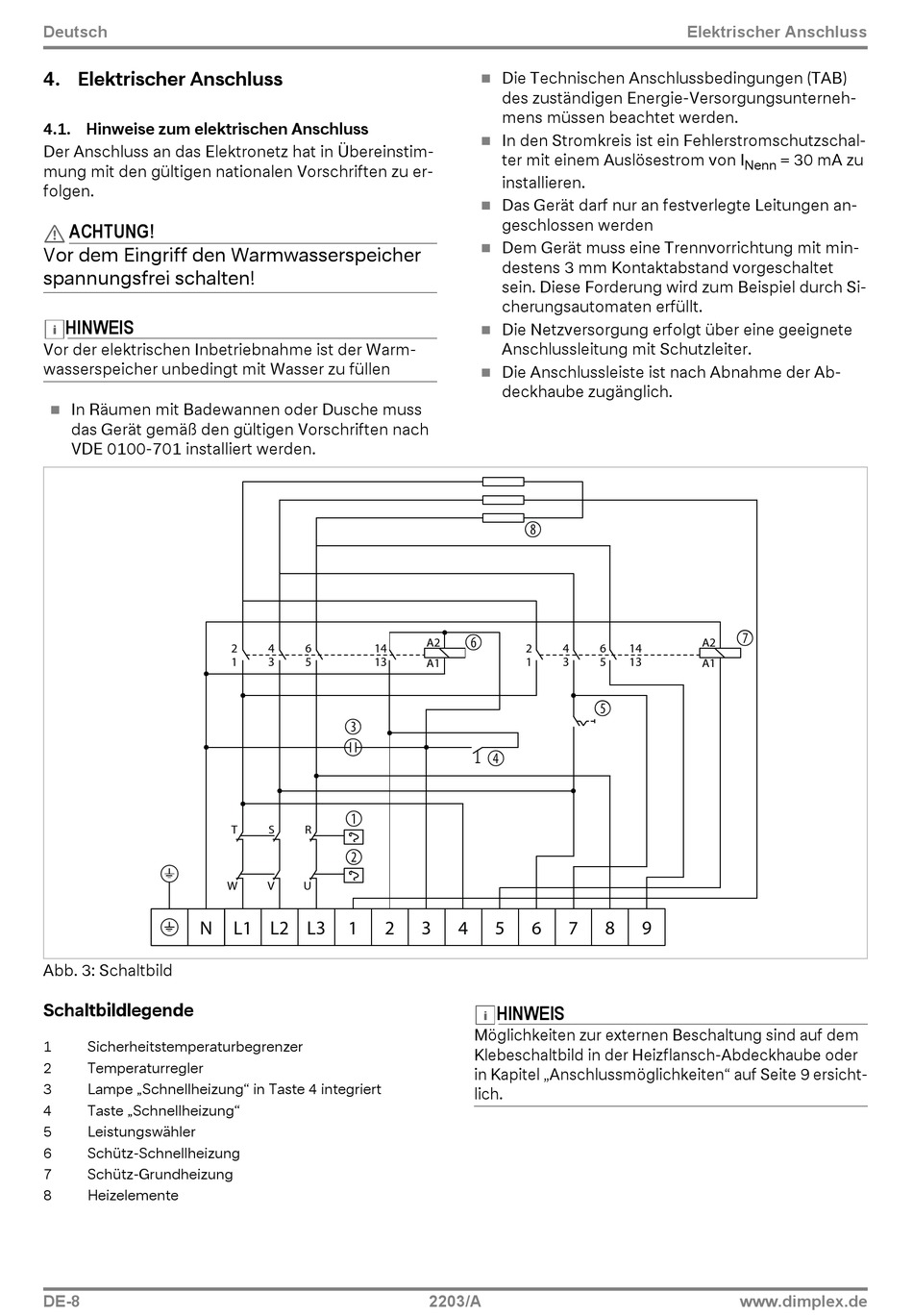

Abb. 3: Schaltbild
Schaltbildlegende
1
Sicherheitstemperaturbegrenzer
2
Temperaturregler
3
Lampe „Schnellheizung" in Taste 4 integriert
4
Taste „Schnellheizung"
5
Leistungswähler
6
Schütz-Schnellheizung
7
Schütz-Grundheizung
8
Heizelemente
DE-8
2
4
6
14
1
3
5
13
T
S
R
W
V
U
L1 L2 L3
1
2
Die Technischen Anschlussbedingungen (TAB)
des zuständigen Energie-Versorgungsunterneh-
mens müssen beachtet werden.
In den Stromkreis ist ein Fehlerstromschutzschal-
ter mit einem Auslösestrom von I
installieren.
Das Gerät darf nur an festverlegte Leitungen an-
geschlossen werden
Dem Gerät muss eine Trennvorrichtung mit min-
destens 3 mm Kontaktabstand vorgeschaltet
sein. Diese Forderung wird zum Beispiel durch Si-
cherungsautomaten erfüllt.
Die Netzversorgung erfolgt über eine geeignete
Anschlussleitung mit Schutzleiter.
Die Anschlussleiste ist nach Abnahme der Ab-
deckhaube zugänglich.
A2
2
4
1
3
A1
3
4
5
6
7
HINWEIS
Möglichkeiten zur externen Beschaltung sind auf dem
Klebeschaltbild in der Heizflansch-Abdeckhaube oder
in Kapitel „Anschlussmöglichkeiten" auf Seite 9 ersicht-
lich.
2203/A
Elektrischer Anschluss
Nenn
A2
6
14
5
13
A1
8
9
www.dimplex.de
= 30 mA zu
