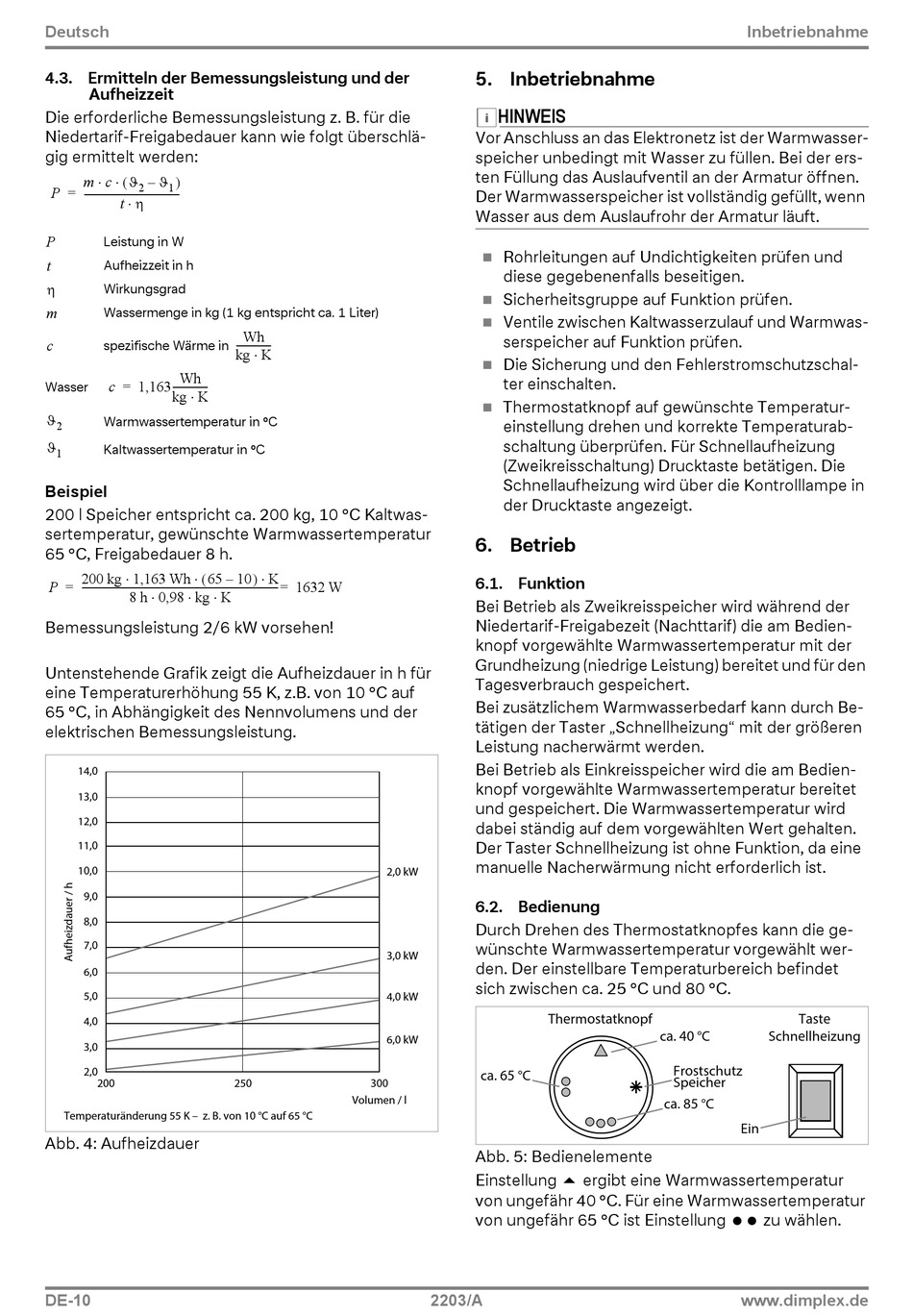

4.3. Ermitteln der Bemessungsleistung und der
Aufheizzeit
Die erforderliche Bemessungsleistung z. B. für die
Niedertarif-Freigabedauer kann wie folgt überschlä-
gig ermittelt werden:
m c
–
2
1
P
=
-------------------------------------- -
t
P
Leistung in W
t
Aufheizzeit in h
Wirkungsgrad
m
Wassermenge in kg (1 kg entspricht ca. 1 Liter)
c
spezifische Wärme in
Wh
--------------
c
=
1,163
Wasser
kg K
Warmwassertemperatur in °C
2
Kaltwassertemperatur in °C
1
Beispiel
200 l Speicher entspricht ca. 200 kg, 10 °C Kaltwas-
sertemperatur, gewünschte Warmwassertemperatur
65 °C, Freigabedauer 8 h.
200 kg 1,163 Wh
65 10
--------------------------------------------------------------------------------
P
=
8 h 0,98 kg K
Bemessungsleistung 2/6 kW vorsehen!
Untenstehende Grafik zeigt die Aufheizdauer in h für
eine Temperaturerhöhung 55 K, z.B. von 10 °C auf
65 °C, in Abhängigkeit des Nennvolumens und der
elektrischen Bemessungsleistung.
14,0
13,0
12,0
11,0
10,0
9,0
8,0
7,0
6,0
5,0
4,0
3,0
2,0
200
Temperaturänderung 55 K – z. B. von 10 °C auf 65 °C
Abb. 4: Aufheizdauer
DE-10
Wh
--------------
kg K
–
K
=
1632 W
2,0 kW
3,0 kW
4,0 kW
6,0 kW
250
300
Volumen / l
5. Inbetriebnahme
HINWEIS
Vor Anschluss an das Elektronetz ist der Warmwasser-
speicher unbedingt mit Wasser zu füllen. Bei der ers-
ten Füllung das Auslaufventil an der Armatur öffnen.
Der Warmwasserspeicher ist vollständig gefüllt, wenn
Wasser aus dem Auslaufrohr der Armatur läuft.
Rohrleitungen auf Undichtigkeiten prüfen und
diese gegebenenfalls beseitigen.
Sicherheitsgruppe auf Funktion prüfen.
Ventile zwischen Kaltwasserzulauf und Warmwas-
serspeicher auf Funktion prüfen.
Die Sicherung und den Fehlerstromschutzschal-
ter einschalten.
Thermostatknopf auf gewünschte Temperatur-
einstellung drehen und korrekte Temperaturab-
schaltung überprüfen. Für Schnellaufheizung
(Zweikreisschaltung) Drucktaste betätigen. Die
Schnellaufheizung wird über die Kontrolllampe in
der Drucktaste angezeigt.
6. Betrieb
6.1. Funktion
Bei Betrieb als Zweikreisspeicher wird während der
Niedertarif-Freigabezeit (Nachttarif) die am Bedien-
knopf vorgewählte Warmwassertemperatur mit der
Grundheizung (niedrige Leistung) bereitet und für den
Tagesverbrauch gespeichert.
Bei zusätzlichem Warmwasserbedarf kann durch Be-
tätigen der Taster „Schnellheizung" mit der größeren
Leistung nacherwärmt werden.
Bei Betrieb als Einkreisspeicher wird die am Bedien-
knopf vorgewählte Warmwassertemperatur bereitet
und gespeichert. Die Warmwassertemperatur wird
dabei ständig auf dem vorgewählten Wert gehalten.
Der Taster Schnellheizung ist ohne Funktion, da eine
manuelle Nacherwärmung nicht erforderlich ist.
6.2. Bedienung
Durch Drehen des Thermostatknopfes kann die ge-
wünschte Warmwassertemperatur vorgewählt wer-
den. Der einstellbare Temperaturbereich befindet
sich zwischen ca. 25 °C und 80 °C.
Thermostatknopf
ca. 65 °C
Abb. 5: Bedienelemente
Einstellung
ergibt eine Warmwassertemperatur
von ungefähr 40 °C. Für eine Warmwassertemperatur
von ungefähr 65 °C ist Einstellung
2203/A
Inbetriebnahme
Taste
ca. 40 °C
Schnellheizung
Frostschutz
Speicher
ca. 85 °C
Ein
zu wählen.
