Wasseranschluss
Ist der Druck im Wasserleitungsnetz höher als
4,8 bar, so ist im Kaltwasserzulauf noch ein Druck-
minderer anzubringen (siehe Anschlussschema).
Kaltwasserleitung nach dem Druckminderer ab-
zweigen.
Der auf dem Typschild angegebene maximale Be-
triebsüberdruck darf auf keinen Fall überschritten
werden.
Gebrauchsarmatur
Speicheranschluss nach DIN 1988

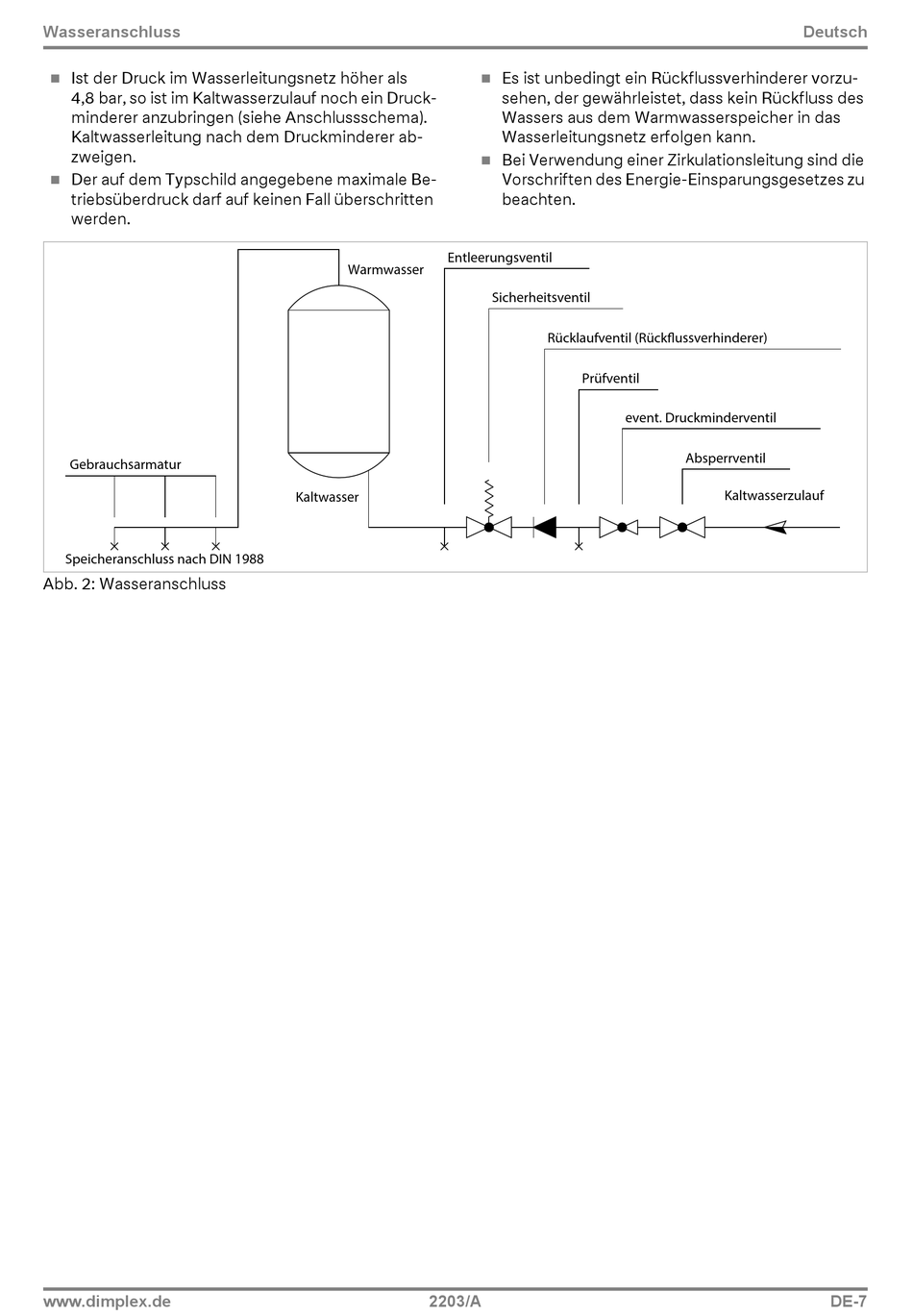

Abb. 2: Wasseranschluss
www.dimplex.de
Entleerungsventil
Warmwasser
Kaltwasser
2203/A
Es ist unbedingt ein Rückflussverhinderer vorzu-
sehen, der gewährleistet, dass kein Rückfluss des
Wassers aus dem Warmwasserspeicher in das
Wasserleitungsnetz erfolgen kann.
Bei Verwendung einer Zirkulationsleitung sind die
Vorschriften des Energie-Einsparungsgesetzes zu
beachten.
Sicherheitsventil
Rücklaufventil (Rückflussverhinderer)
Prüfventil
event. Druckminderventil
Deutsch
Absperrventil
Kaltwasserzulauf
DE-7
