Deutsch
2. Gerätemontage
Das Gerät ist in einem frostfreien Raum zu installieren.
ACS 200 Z
H
ØD
A
B
C
Anodenlänge
Ø 33 x 300
Kippmaß
Zur Vermeidung unnötiger Wärmeverluste an den
Warmwasser-Rohrleitungen ist der Standspeicher
möglichst nahe an der am häufigsten verwendeten
Zapfstelle aufzustellen.
Das Gerät darf nur in senkrechter Anordnung, auf
einer waagrechten Fläche, die für das Gewicht des ge-
füllten Standspeichers geeignet ist, aufgestellt und
betrieben werden.
Warmwasser
G1"
Ø 180
Ø D

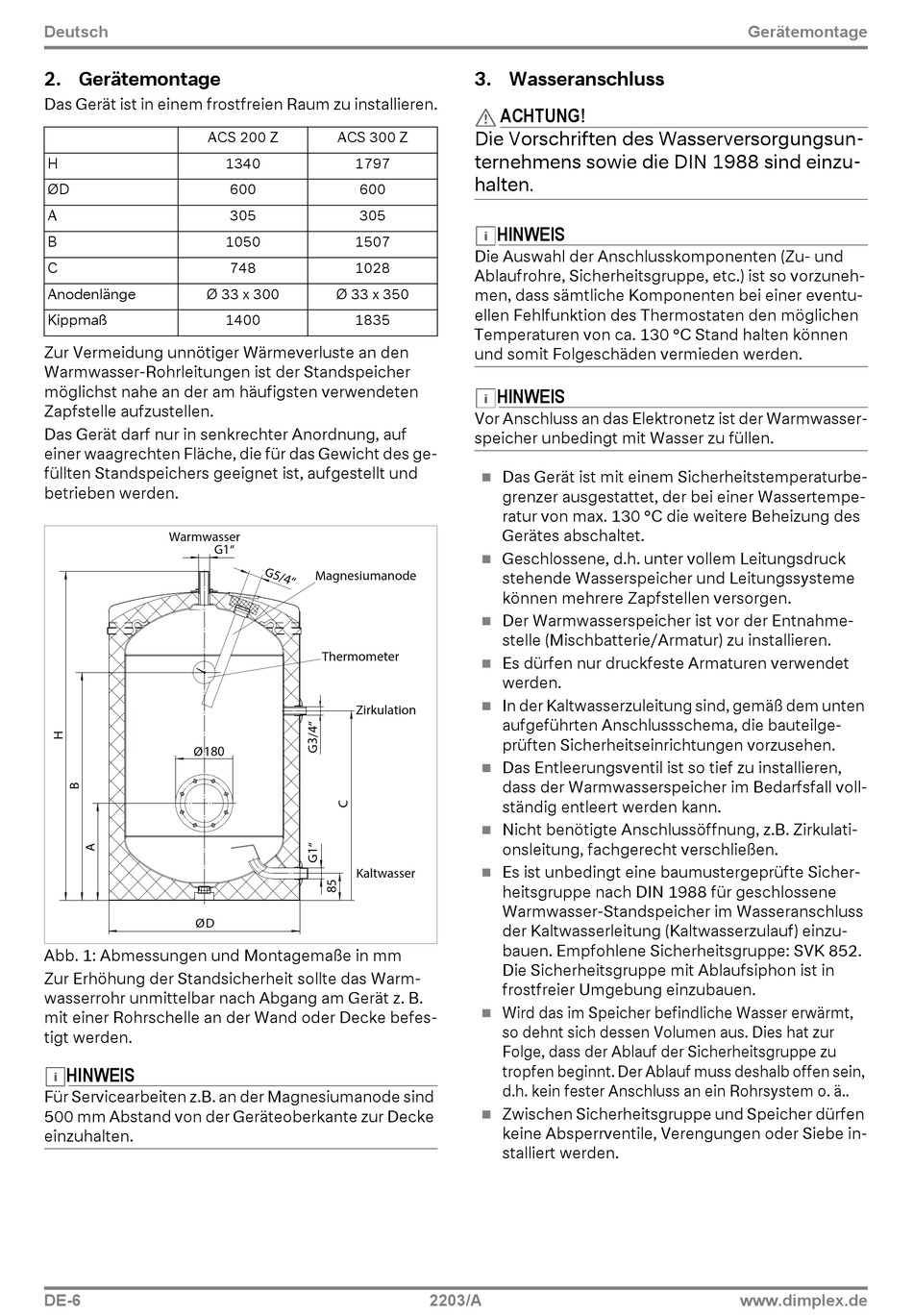

Abb. 1: Abmessungen und Montagemaße in mm
Zur Erhöhung der Standsicherheit sollte das Warm-
wasserrohr unmittelbar nach Abgang am Gerät z. B.
mit einer Rohrschelle an der Wand oder Decke befes-
tigt werden.
HINWEIS
Für Servicearbeiten z.B. an der Magnesiumanode sind
500 mm Abstand von der Geräteoberkante zur Decke
einzuhalten.
DE-6
ACS 300 Z
1340
1797
600
600
305
305
1050
1507
748
1028
Ø 33 x 350
1400
1835
Magnesiumanode
Thermometer
Zirkulation
Kaltwasser
3. Wasseranschluss
ACHTUNG!
Die Vorschriften des Wasserversorgungsun-
ternehmens sowie die DIN 1988 sind einzu-
halten.
HINWEIS
Die Auswahl der Anschlusskomponenten (Zu- und
Ablaufrohre, Sicherheitsgruppe, etc.) ist so vorzuneh-
men, dass sämtliche Komponenten bei einer eventu-
ellen Fehlfunktion des Thermostaten den möglichen
Temperaturen von ca. 130 °C Stand halten können
und somit Folgeschäden vermieden werden.
HINWEIS
Vor Anschluss an das Elektronetz ist der Warmwasser-
speicher unbedingt mit Wasser zu füllen.
Das Gerät ist mit einem Sicherheitstemperaturbe-
grenzer ausgestattet, der bei einer Wassertempe-
ratur von max. 130 °C die weitere Beheizung des
Gerätes abschaltet.
Geschlossene, d.h. unter vollem Leitungsdruck
stehende Wasserspeicher und Leitungssysteme
können mehrere Zapfstellen versorgen.
Der Warmwasserspeicher ist vor der Entnahme-
stelle (Mischbatterie/Armatur) zu installieren.
Es dürfen nur druckfeste Armaturen verwendet
werden.
In der Kaltwasserzuleitung sind, gemäß dem unten
aufgeführten Anschlussschema, die bauteilge-
prüften Sicherheitseinrichtungen vorzusehen.
Das Entleerungsventil ist so tief zu installieren,
dass der Warmwasserspeicher im Bedarfsfall voll-
ständig entleert werden kann.
Nicht benötigte Anschlussöffnung, z.B. Zirkulati-
onsleitung, fachgerecht verschließen.
Es ist unbedingt eine baumustergeprüfte Sicher-
heitsgruppe nach DIN 1988 für geschlossene
Warmwasser-Standspeicher im Wasseranschluss
der Kaltwasserleitung (Kaltwasserzulauf) einzu-
bauen. Empfohlene Sicherheitsgruppe: SVK 852.
Die Sicherheitsgruppe mit Ablaufsiphon ist in
frostfreier Umgebung einzubauen.
Wird das im Speicher befindliche Wasser erwärmt,
so dehnt sich dessen Volumen aus. Dies hat zur
Folge, dass der Ablauf der Sicherheitsgruppe zu
tropfen beginnt. Der Ablauf muss deshalb offen sein,
d.h. kein fester Anschluss an ein Rohrsystem o. ä..
Zwischen Sicherheitsgruppe und Speicher dürfen
keine Absperrventile, Verengungen oder Siebe in-
stalliert werden.
2203/A
Gerätemontage
www.dimplex.de
