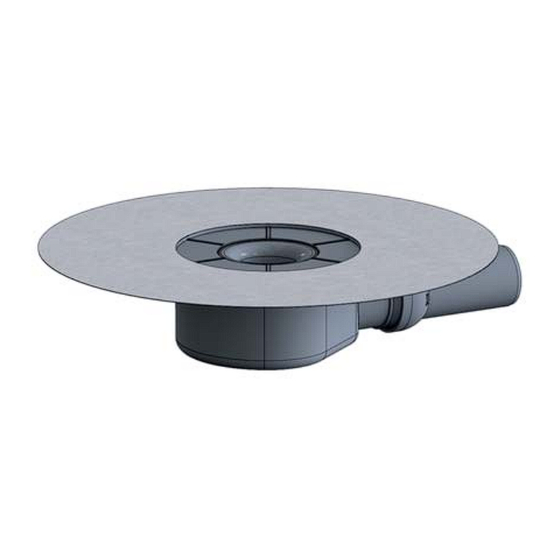

- Seite 1 Ablaufgehäuse DallDrain Floor drain body DallDrain Corps d’avaloir DallDrain Afvoerkolk DallDrain Cazoleta sumidero DallDrain Caixa do sumidouro DallDrain Korpus wpustu DallDrain DIN 18534 konform...
-
Seite 2: Wichtige Hinweise
Impermeabilizaciones solidarias tienen que ser efectuadas según la DIN 18534 "Impermeabilizacion de espacios interiores". La conexión al sistema de drenaje / manguito de estanqueidad se realiza de acordo con las idicaciones de montaje de la empresa Dallmer GmbH + Co.KG. -
Seite 3: Ablaufleistung
Flow rate / Débit d’écoulement / Afvoercapaciteit / Capacidad de evacuación / Capacidade de evacuação / Wydajno przep ywu ść ł DN50 D 40 DallDrain DN 50 Norm 0,8 l/s Dallmer (10/20 mm Anstauhöhe ) 0,65 / 0,92 l/s DallDrain Plan DN 40... - Seite 4 Zubehör accessories / accessoire / toebehoren / accesorio / acessório / wyposa enie ż 517241 517340 517333 Montagefüße DallDrain Haarsieb DallDrain Aufstockelement DallDrain DallDrain installation feet / Pieds de montage DallDrain Hair sieve / Collecteur d’impuretés Collar / Élément de rehausse Montagevoeten DallDrain / Pies de montaje DallDrain Vuilopvangzeef / Tamiz fino Opbouwelement / Elemento de elevación...
- Seite 5 Einbau Installation / Montage / Inbouw / Montaje / Montagem / Montaż Test Weiter zum Einbau siehe Seite 8 Abb. 15 Next installation see page 8 picture 15 Suite de la pose, voir page 8 fig. 15 Zie blz 8., afbeelding 15 voor de verdere inbouw Resto del montaje, véase la página 8, ilus.
- Seite 6 Einbau Installation / Montage / Inbouw / Montaje / Montagem / Montaż 517340 Zubehör nicht im Liefer- umfang enthalten Accessories not included Accessoire pas inclus Toebehoren niet inbegrepen Accesorio no incluido Acessório não incluído Zakres dostawy nie obejmuje wyposażenia - 6 -...
- Seite 7 Einbau Installation / Montage / Inbouw / Montaje / Montagem / Montaż Stockschraube M8 bauseits Hanger bolt M8 on site Boulon de suspension M8 sur place Hangerbout M8 ter Perno de suspensión M8 en el sitio Parafuso de rosca dupla M8 no local Śruba wieszakowa M8 na miejscu...
- Seite 8 Einbau Installation / Montage / Inbouw / Montaje / Montagem / Montaż DallDrain Plan 16a. Abdichtung gemäß DIN 18534 Waterproofings are to be executed according to DIN 18534 L'étanchement doivent être exécutés selon la norme DIN 18534 De afdichting geschiedt conform DIN 18534 Impermeabilizaciones solidarias tienen que ser efectuadas según la DIN 18534...
- Seite 9 Einbau Installation / Montage / Inbouw / Montaje / Montagem / Montaż Dichteinsatz nicht demontierbar! When in place, sealing collar cannot be removed la garniture d'étanchéité n'est pas démontable Afdichtelement / afdichtmanchet kan niet worden ontmanteld Injerto / manguito sellador no desmontable Bucha/ borracha vedante não desmontável Element uszczelniający jest nierozbieralny Zubehör Aufsatz...
- Seite 10 Einbau Installation / Montage / Inbouw / Montaje / Montagem / Montaż Achtung: Fliesenkleber berücksichtigen! Attention: consider tile adhesive Attention: étanchement lit de colle Attention: lijmplank Atención: considerar lecho adhesivo Atenção: camada de cola Poważanie: pod klej do płytek Rahmen mit Fliesenkleber unterfüttern Frame line with tile adhesive Cadre de rehausse garnir en dessous de colle à...
-
Seite 11: Reinigung Und Pflege
Reinigung und Pflege Cleaning and care / Le nettoyage et le soin / Reiniging en verzorging / Limpieza y cuidado / Limpeza e cuidados / Konserwacja - 11 -... -
Seite 12: Ersatzteile Und Zubehör
Plan Dichtmanschette / Sealing collar / Garniture d'étanchéité / Afdichtingsmanchet / 517197 Membrana impermeabilizante / Guarnição de vedação / Mankiet uszczelniający Dallmer GmbH + Co. KG +49 2932 9616 - 0 Wiebelsheidestraße 25 +49 2932 9616 - 222 59757 Arnsberg info@dallmer.de...
