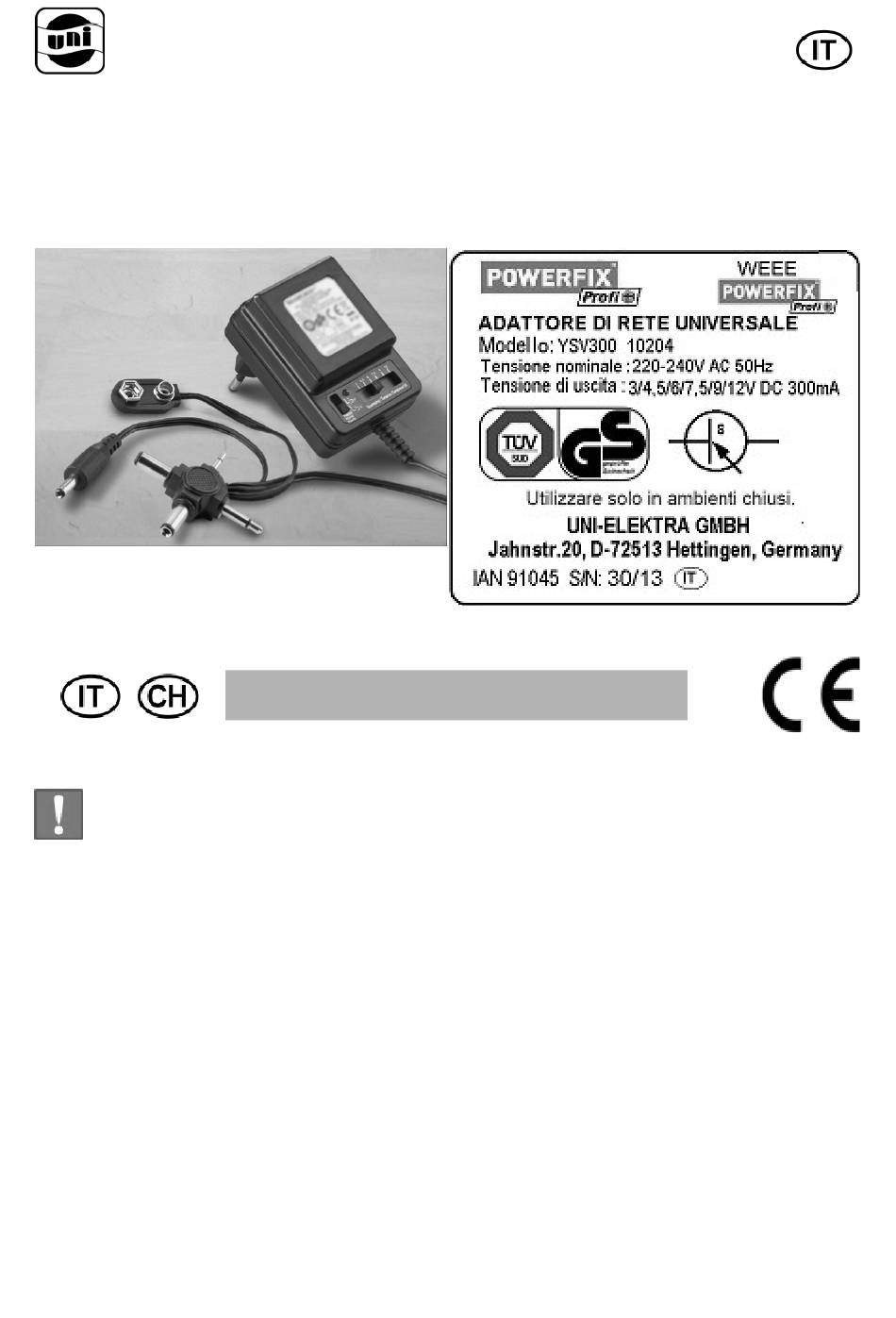

Alimentatore Universale
Istruzioni per l'uso
Leggere attentamente e conservare le
presenti istruzioni. Rispettare in particolare
le norme di sicurezza ivi contenute.
Le presenti istruzioni per l'uso sono parte
integrante dell'adattatore di rete
POWERFIX® Modello 10204 (vedere
targhetta).
Istruzioni per l'uso
1
10204 / 05-2013 / 1
Inhaltsverzeichnis
Verwandte Anleitungen für Powerfix Profi YSV300
Inhaltszusammenfassung für Powerfix Profi YSV300
- Seite 67 Universal-Netzadapter Gebrauchsanleitung Lesen Sie diese Gebrauchsanleitung sorgfältig durch und bewahren Sie diese auf. Beachten und befolgen Sie insbesondere die Sicherheitshinweise. Diese Gebrauchsanleitung gehört zu dem Universal-Netzadapter POWERFIX® Modell 10204 (siehe Typenschild). Gebrauchsanleitung 10204 / 05-2013 / 1...
-
Seite 68: Allgemeine Hinweise
Universal-Netzadapter Inhalt Allgemeine Hinweise ....... 68 Bestimmungsgemäße Verwendung ..69 Sicherheitshinweise ......... 70 Lieferumfang ........... 77 Technische Daten ........77 Geräteübersicht ........78 Bedienung ..........79 Entsorgung ..........83 Reinigung ..........84 10 Garantieerklärung........84 11 Konformität und Hersteller ....... 87 1 Allgemeine Hinweise Jede Person, die dieses Produkt verwendet, reinigt oder entsorgt muss mit... -
Seite 69: Bestimmungsgemäße Verwendung
Universal-Netzadapter Benutzung des Netzadapters, kontaktieren Sie Ihre Servicestelle (Anschrift siehe Abschnitt 0). 2 Bestimmungsgemäße Verwendung Der Netzadapter ist für die Stromversorgung von Gleichstromgeräten konzipiert worden. Der Netzadapter ist nur für den Gebrauch im Innenbereich geeignet (IP20 Schutzklasse II). Ein anderer Verwendungszweck oder eine Veränderung des Netzadapters ist nicht zulässig und führt zur Beschädigung. -
Seite 70: Sicherheitshinweise
Universal-Netzadapter 3 Sicherheitshinweise WICHTIG: Beachten Sie beim Gebrauch des Netzadapters die nachfolgenden Hinweise, um Personengefahren oder Sachschäden durch fehlerhafte Benutzung zu vermeiden. Bei Schäden, welche durch das Nichtbeachten dieser Gebrauchsanleitung, insbesondere der Sicherheitshinweise verursacht werden, erlischt die Garantie. Für hervorgerufene Sach- und Personenschäden sowie die daraus resultierenden Folgeschäden wird keine Haftung übernommen. - Seite 71 Universal-Netzadapter Die in dieser Gebrauchsanleitung verwendeten Signalworte und Symbole haben folgende Bedeutung: Symbol Signalwort/Bedeutung GEFAHR: Erhebliches Verletzungsrisiko von Personen bzw. Lebensgefahr bei Nichtbeachten WARNUNG: Mittleres Verletzungsrisiko von Personen bei Nichtbeachten VORSICHT: Geringes Verletzungsrisiko von Personen, als auch Gefahr von Sachschäden bzw. Schäden am Produkt WICHTIG: Was Sie beachten sollten...
- Seite 72 Universal-Netzadapter GEFAHR: Bei Nichtbeachten Lebens- und Verletzungsgefahr • Gebrauchsanleitung aufbewahren und ggf. an Dritte weiterreichen. Bewahren Sie die Gebrauchsanleitung auf und geben Sie diese bei der Weitergabe des Netzadapters mit. • Netzadapter nicht manipulieren. Manipulieren oder verändern Sie niemals den Netzadapter. Solche Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag und sind aus Zulassungsgründen (CE) untersagt.
- Seite 73 Universal-Netzadapter Netzadapters auf das betreffende Endgerät überprüft werden. Überzeugen Sie sich davon, dass die vorhandene Netzspannung der Angabe auf dem Typenschild entspricht. Bei Nichtbeachten kann dies zu übermäßiger Hitzeentwicklung führen. • Bei Defekt außer Betrieb nehmen. Nehmen Sie den Netzadapter bei Funktionsstörungen und Defekten/ Beschädigungen außer Betrieb.
- Seite 74 Universal-Netzadapter • Seien Sie stets aufmerksam und achten Sie immer darauf was Sie tun Verwenden Sie Elektrogeräte nicht, wenn Sie unkonzentriert oder unaufmerksam sind, bzw. unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit kann beim Gebrauch von Elektrogeräten zu ernsthaften Unfällen und Verletzungen führen.
- Seite 75 Universal-Netzadapter Flüssigkeiten, Gase oder Stäube befinden. Dieses Produkt ist für diese Umgebung nicht zugelassen. • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von...
- Seite 76 Universal-Netzadapter Netzadapters geltende nationale Vorschriften und Bestimmungen. WARNUNG: Bei Nichtbeachtung mittleres Verletzungsrisiko • Lassen Sie das Gerät im Betrieb nicht unbeaufsichtigt. • Auf Umgebungsbedingungen achten Der Betrieb in folgenden Umgebungen ist nicht zulässig: Umgebungstemperaturen über 40° C bzw. unter 0° C, Umgebung mit brennbaren Gasen, Lösungsmitteln, Dämpfen und Staub.
-
Seite 77: Lieferumfang
Universal-Netzadapter Netzadapters übereinstimmt und die Polarität richtig eingestellt ist. 4 Lieferumfang Nach dem Auspacken ist unverzüglich der Lieferumfang auf Vollständigkeit zu überprüfen, sowie der einwandfreie Zustand des Produktes. 1 x Gebrauchsanleitung 1 x Universal-Netzadapter 5 Technische Daten Nennspannung 220-240V AC (0,2 A max) Nennfrequenz 50 Hz... -
Seite 78: Geräteübersicht

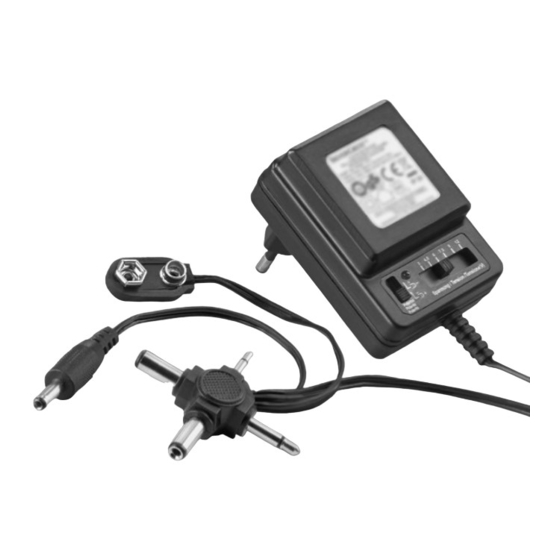

Universal-Netzadapter (inkl. Stecker) (L x B x T) Gewicht 117 g 6 Geräteübersicht Die folgende Abbildung zeigt die Bedienteile und die Anzeige des Netzadapters. Die einzelnen Funktionen sind im Abschnitt 7 beschrieben. Stecker LED rot Gebrauchsanleitung 10204 / 05-2013 / 1... -
Seite 79: Bedienung
Universal-Netzadapter Polaritäts-Wahlschalter Spannungs-Wahlschalter Niederspannungs-Adapterstecker 7 Bedienung Polarität wählen Prüfen Sie an Ihrem Endgerät bzw. in der Betriebsanleitung des Endgerätes, welche Polarität der Stromversorgung benötigt wird. Positive Polarität Negative Polarität – – / innen + außen + / innen außen Stellen Sie den Polaritäts-Wahlschalter an Ihrem Netzadapter auf die entsprechende Stellung (siehe folgende Abbildungen). -
Seite 80: Ausgangsspannung Wählen
Universal-Netzadapter Positive Polarität – Wahlschalter unten: Im Inneren + / Mantel außen – Negative Polarität – Wahlschalter oben: Im Inneren – / Mantel außen + Ausgangsspannung wählen Stellen Sie den Spannungs-Wahlschalter auf die für Ihr Endgerät benötigte Versorgungsspannung ein. Gebrauchsanleitung 10204 / 05-2013 / 1... - Seite 81 Universal-Netzadapter VORSICHT: Eine falsche Spannung kann das angeschlossene Endgerät beschädigen. Mit Endgerät verbinden Stecken Sie den jeweils passenden Adapterstecker in die Versorgungsbuchse Ihres Endgerätes. VORSICHT: Stellen Sie sicher, dass die nicht benutzten Stecker keinen Kurzschluss verursachen können! VORSICHT: Keine normalen (nicht wieder aufladbare) Batterien anschließen! Netzadapter einstecken Stecken Sie den Netzadapter in eine...
- Seite 82 Universal-Netzadapter Bedeutung der LED-Anzeige Die rote LED leuchtet, wenn der Netzadapter richtig angeschlossen und in Betrieb ist. VORSICHT: Eine falsch eingestellte Polarität kann das angeschlossene Endgerät beschädigen. Die Polarität ist falsch eingestellt, wenn die rote LED am Netzadapter erlischt und •...
-
Seite 83: Entsorgung
Universal-Netzadapter Spielern) kann die rote LED auch bei falsch eingestellter Polarität leuchten! Wenn also das angeschlossene Endgerät nicht ordnungsgemäß funktioniert, den Netzadapter sofort abstecken, die eingestellte Polarität überprüfen und ggf. umschalten. Trennung vom Stromnetz Trennen Sie den Netzadapter vom Stromnetz, wenn Sie das Endgerät nicht mehr benötigen. -
Seite 84: Reinigung
Universal-Netzadapter Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen. 9 Reinigung GEFAHR: Vor der Reinigung Netzstecker ziehen! Aus Gründen der elektrischen Sicherheit darf das Gerät nur mit einem leicht feuchten Tuch gereinigt werden. - Seite 85 Universal-Netzadapter Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher. Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. WICHTIG: Garantiereparaturen dürfen ausschließlich von einem autorisierten Kundendienst durchgeführt werden. Um Ihren Garantieanspruch geltend zu machen ist der Original-Verkaufsbeleg (mit Verkaufsdatum) beizufügen.
- Seite 86 Universal-Netzadapter • Schäden die durch Nichtbeachtung der Gebrauchsanleitung entstehen, z.B. Anschluss an eine falsche Netzspannung oder falsche Einstellung der Polarität • Komplett oder teilweise demontierte Geräte Kontaktieren Sie uns vor evtl. Rücksen- dungen. Erst nach Rücksprache mit uns kann das Produkt angenommen werden. Unfrei zugesandte Sendungen werden nicht angenommen.
-
Seite 87: Konformität Und Hersteller
Universal-Netzadapter 11 Konformität und Hersteller In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE- Zeichen angebracht: 2006/95/EC Niederspannungsrichtlinie 2004/108/EC EMV-Richtlinie Die Konformitätserklärung ist beim Hersteller hinterlegt. Hersteller: Uni-Elektra GmbH Jahnstr. 20 D- 72513 Hettingen www.uni-elektra.de Gebrauchsanleitung 10204 / 05-2013 / 1...
