GRUNDLEGENDE BEDIENUNG

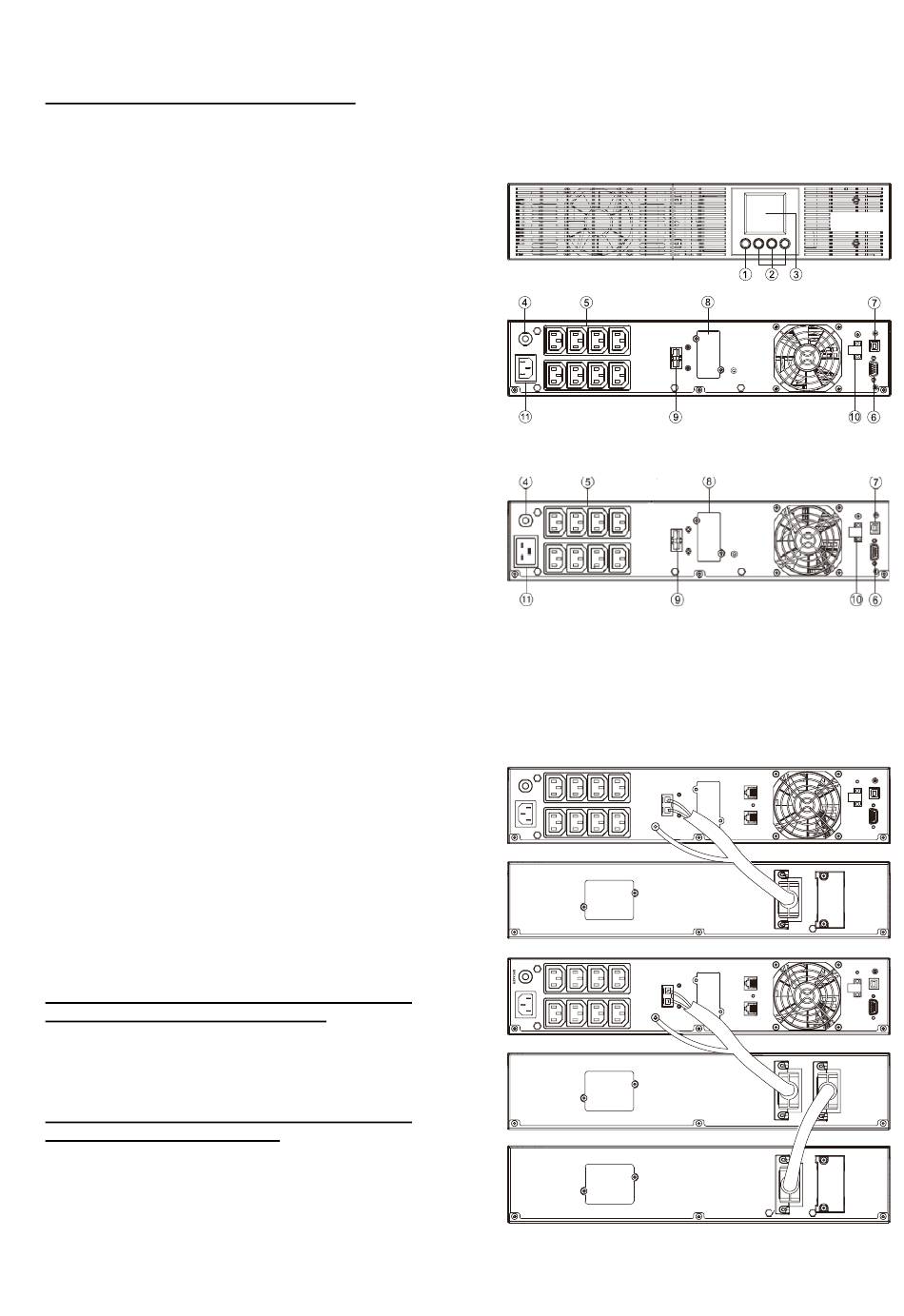

UPS FRONT/RÜCKWAND BESCHREIBUNG
1.
Ein-/Ausschalttaste
Master ON/OFF für die USV.
2.
Funktionstasten
LCD-Menü im Einstellungsmodus nach oben und unten blättern,
auswählen und abbrechen.
3.
Multifunktions-LCD-Anzeige
Anzeige von Statusinformationen, Einstellungen und Ereignissen.
4.
Eingangsleistungsschalter
Überlast- und Fehlerschutz am Eingang.
5.
Unabhängige Verkaufsstellen
Sie bieten ein Batterie-Backup und Überspannungsschutz.
Sie stellen sicher, dass die angeschlossenen Geräte während
eines Stromausfalls über einen bestimmten Zeitraum mit
Strom versorgt werden. Das Wichtigste: Die 8 Steckdosen
können unabhängig voneinander eingerichtet werden und
funktionieren.
6.
Serieller Anschluss
Die serielle Schnittstelle ermöglicht die Kommunikation
zwischen der USV und dem Computer. Die USV kann das
Herunterfahren des Computers während eines Stromausfalls
über die Verbindung steuern, während der Computer die USV
überwachen und ihre verschiedenen programmierbaren
Parameter ändern kann.
7.
USB-Anschluss
Dies ist ein Verbindungsanschluss, der die Kommunikation
und Steuerung zwischen der USV und dem angeschlossenen
Computer ermöglicht. Es wird empfohlen, die Power Master-
Software auf dem PC/Server zu installieren, der über das
USB-Kabel angeschlossen ist.
8.
SNMP/HTTP Netzwerksteckplatz
Steckplatz zur Installation der optionalen "SNMP-Karte 2" für die
Fernsteuerung und -überwachung des Netzwerks.
9.
Anschluss für Batteriemodul mit verlängerter Laufzeit
Anschluss an zusätzliche externe Batteriemodule.
10. EPO (Emergency Power Off) Anschluss
Aktivieren Sie das Ausschalten im Notfall von einem entfernten
Standort aus.
11. AC-Eingang Eingang
Schließen Sie das Netzkabel an eine ordnungsgemäß verkabelte
und geerdete Steckdose an.
USV - Anschluss des externen Batteriemoduls (1) :
Installation eines einzelnen Akkupacks
Schritt 1: Verwenden Sie das Batteriekabel des Batteriemoduls, um das
Batteriemodul mit dem USV-Modul zu verbinden.
Schritt 2: Verwenden Sie Schrauben, um die Erdung zu befestigen.
USV - Anschluss des externen Batteriemoduls (2) :
Installation mehrerer Akkupacks
Schritt 1: Schließen Sie das Batteriemodul 1
USV-Modul an.
Schritt 2: Verwenden Sie das Batteriekabel, um das 2
dem 1
Batteriemodul zu verbinden.
st
Schritt 3: Verwenden Sie Schrauben, um die Erdung zu befestigen.
mit dem Batteriekabel an das
st
Batteriemodul mit
nd
