Schartec F5000 Anleitung
Profi-signalleuchte
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
SCHARTEC
eine Marke der bau-shop-24 GmbH
Fritz-Müller-Strasse 119
73730 Esslingen
Germany
WEEE Reg. Nr.: DE90317979
BattG Reg. Nr.: 21008776

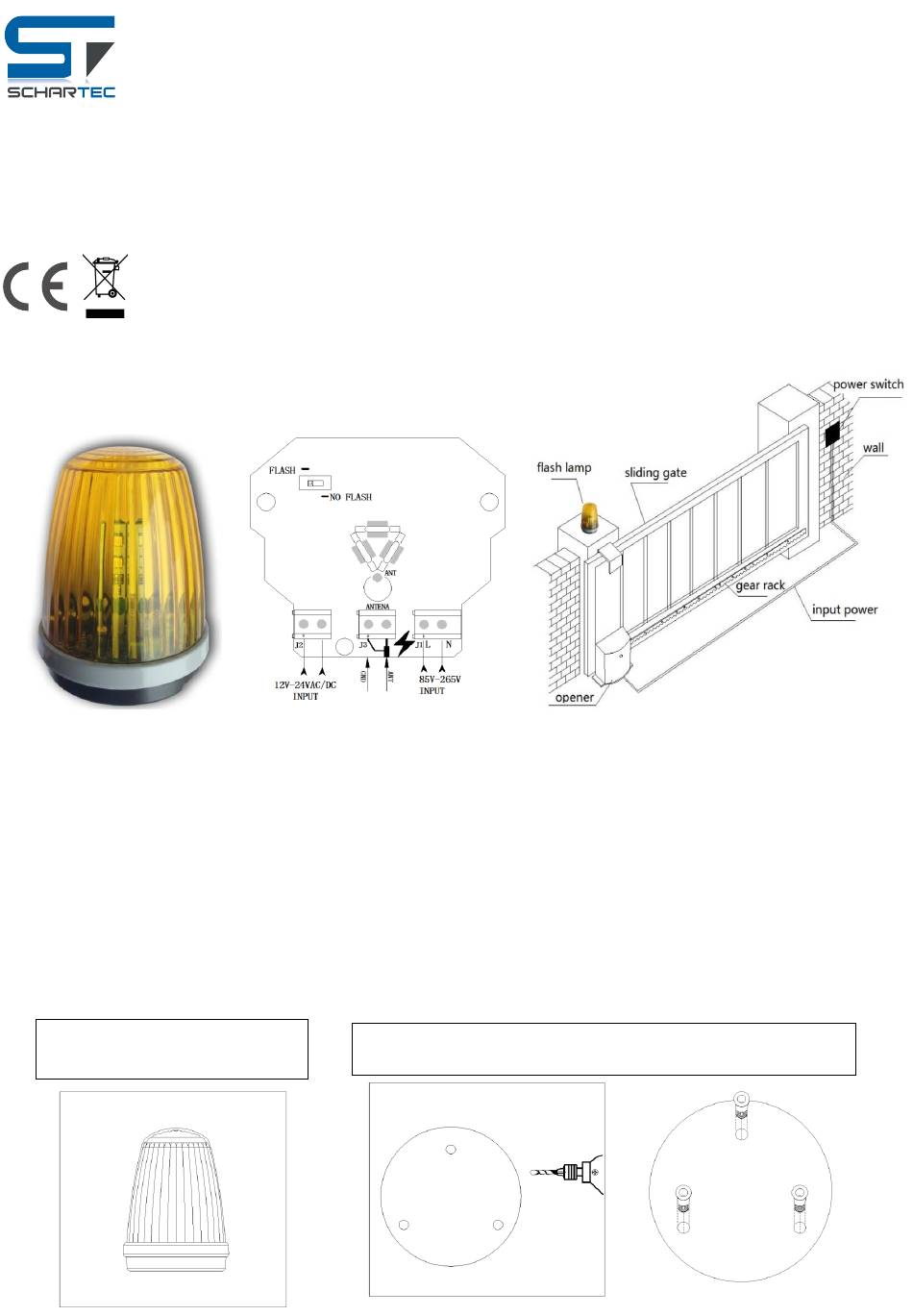

Anschluss
• Schließen Sie die Spannungsversorgung an J1 an, bei Spannungsversorgung 85-265 V AC
• Schließen Sie die Spannungsversorgung an J2 an, bei Spannungsversorgung 12-24 V AC/DC
• Anschluss J3 ist für den Anschluss an die externe Antenne
ACHTUNG
o 1. Schließen Sie die Spannungsversorgung entweder an J1 oder J2 an. Es können nicht beide Anschlussklemmen
gleichzeitig verwendet werden.
o 2. Anschluss J3 sollte stets mit einem abgeschirmten Kabel angefahren werden.
Bedienung
• Blitzschalter auf 'NO FLASH' gestellt, LED leuchtet oder blinkt je nach Einstellung im Antrieb (siehe Bedienungsanleitung vom
Antrieb).
• Der Blitzschalter ist auf 'FLASH' gestellt. Die LED blinkt mit 4 Hz.
Installation
1. Öffnen Sie die Verpackung und
nehmen Sie das Zubehör zur
Installation heraus.
•
Lesen Sie die Anleitung sorgfältig vor Installation und Inbetriebnahme
•
Stellen Sie sicher, dass keine Spannung anliegt, bzw. die Sicherung ausgeschaltet ist bevor Sie die
Signalleuchte anschließen. Die Signalleuchte verfügt über keine separate Sicherung.
•
Diese Signalleuchte ist nicht für Systeme geeignet die das Leben oder die Gesundheit von Menschen
bedrohen können
• Spannungsversorgung: 85-265 V AC oder 12-24 V AC/DC
• Leistungsaufnahme: <5 W
• Blink-Frequenz: 4 Hz
• Arbeitstemperatur: -20°C bis +60°C
• Schutzklasse: IP54
• Abmessung: 90 x 120 mm
• Gewicht: 150 g
• Artikelnummer: ST201004, ST201005, ST201006, ST201007
2．Kleben Sie das Papier an der richtigen Stelle und bohren Sie dann die
Löcher.
1
Inhaltszusammenfassung für Schartec F5000
- Seite 1 Lesen Sie die Anleitung sorgfältig vor Installation und Inbetriebnahme • Stellen Sie sicher, dass keine Spannung anliegt, bzw. die Sicherung ausgeschaltet ist bevor Sie die SCHARTEC Signalleuchte anschließen. Die Signalleuchte verfügt über keine separate Sicherung. eine Marke der bau-shop-24 GmbH •...
- Seite 2 Zubehör fest. (Φ2,3*8). 9. Setzen Sie den Haltering an um die Installation abzuschließen. Vereinfachte EU-Konformitätserklärung (CE) Hiermit erklärt Schartec, dass die Signalleuchten F5000 und F5015, den Richtlinien entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.schartec.de...
- Seite 3 Installation der Halterung, wenn sich die Verkabelung außerhalb der Wand befindet: 1. Stechen Sie vorsichtig durch 2. Bohren Sie 2 Löcher mit einem 3. Führen Sie die Verkabelung durch das Durchmesser von 6 mm und einer Tiefe von seitlich erzeugte Loch und dann durch die die halbkreisförmige dünne 35 mm entsprechend dem Abstand der Basis der Halterung.
- Seite 4 Installation der Halterung, wenn sich die Verkabelung in der Wand befindet: 2. Bohren Sie 2 Löcher mit einem 1. Öffnen Sie die Verpackung 3. Befestigen Sie die Halterung mit Durchmesser von 6 mm und einer Tiefe von und nehmen Sie das Zubehör den Schrauben Φ3,8*30 mm an der 35 mm entsprechend dem Abstand der Löcher der Lampenhalterung.
