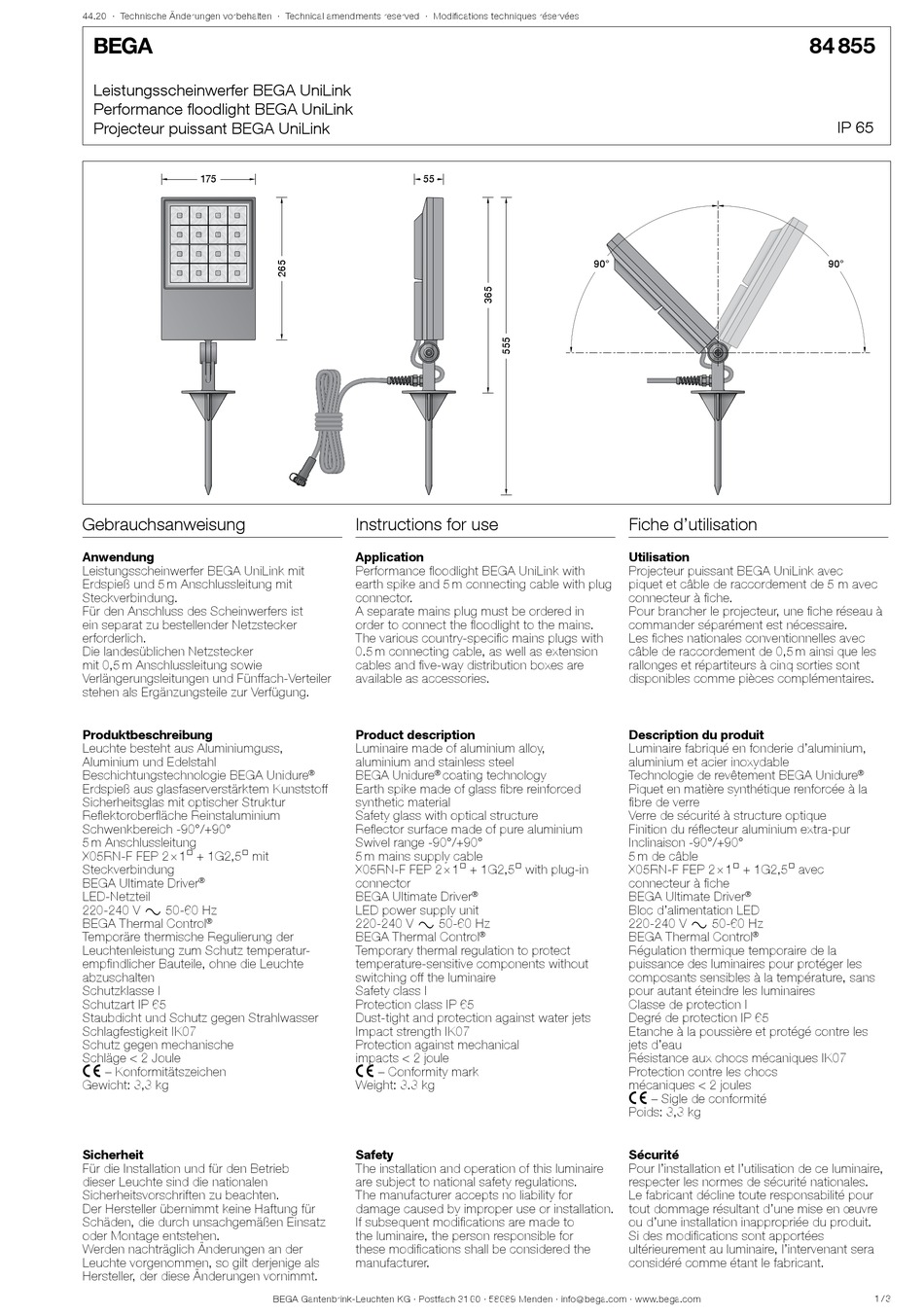

BEGA UniLink Gebrauchsanweisung

44.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Leistungsscheinwerfer BEGA UniLink
Performance floodlight BEGA UniLink
Projecteur puissant BEGA UniLink
175 175
Gebrauchsanweisung
Anwendung
Leistungsscheinwerfer BEGA UniLink mit
Erdspieß und 5 m Anschlussleitung mit
Steckverbindung.
Für den Anschluss des Scheinwerfers ist
ein separat zu bestellender Netzstecker
erforderlich.
Die landesüblichen Netzstecker
mit 0,5 m Anschlussleitung sowie
Verlängerungsleitungen und Fünffach-Verteiler
stehen als Ergänzungsteile zur Verfügung.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Erdspieß aus glasfaserverstärktem Kunststoff
Sicherheitsglas mit optischer Struktur
Reflektoroberfläche Reinstaluminium
Schwenkbereich -90°/+90°
5 m Anschlussleitung
X05RN-F FEP 2 × 1@ + 1G2,5@ mit
Steckverbindung
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V y 50-60 Hz
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
c – Konformitätszeichen
Gewicht: 3,3 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
55 55
Instructions for use
Application
Performance floodlight BEGA UniLink with
earth spike and 5 m connecting cable with plug
connector.
A separate mains plug must be ordered in
order to connect the floodlight to the mains.
The various country-specific mains plugs with
0.5 m connecting cable, as well as extension
cables and five-way distribution boxes are
available as accessories.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Earth spike made of glass fibre reinforced
synthetic material
Safety glass with optical structure
Reflector surface made of pure aluminium
Swivel range -90°/+90°
5 m mains supply cable
X05RN-F FEP 2 × 1@ + 1G2,5@ with plug-in
connector
BEGA Ultimate Driver
LED power supply unit
220-240 V y 50-60 Hz
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
c – Conformity mark
Weight: 3.3 kg
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
90° 90°
Fiche d'utilisation
Utilisation
Projecteur puissant BEGA UniLink avec
piquet et câble de raccordement de 5 m avec
connecteur à fiche.
Pour brancher le projecteur, une fiche réseau à
commander séparément est nécessaire.
Les fiches nationales conventionnelles avec
câble de raccordement de 0,5 m ainsi que les
rallonges et répartiteurs à cinq sorties sont
disponibles comme pièces complémentaires.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Piquet en matière synthétique renforcée à la
fibre de verre
Verre de sécurité à structure optique
Finition du réflecteur aluminium extra-pur
Inclinaison -90°/+90°
5 m de câble
X05RN-F FEP 2 × 1@ + 1G2,5@ avec
connecteur à fiche
® BEGA Ultimate Driver
Bloc d'alimentation LED
220-240 V y 50-60 Hz
BEGA Thermal Control
®
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
c – Sigle de conformité
Poids: 3,3 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
84 855
IP 65
90° 90°
®
®
®
1 / 3
