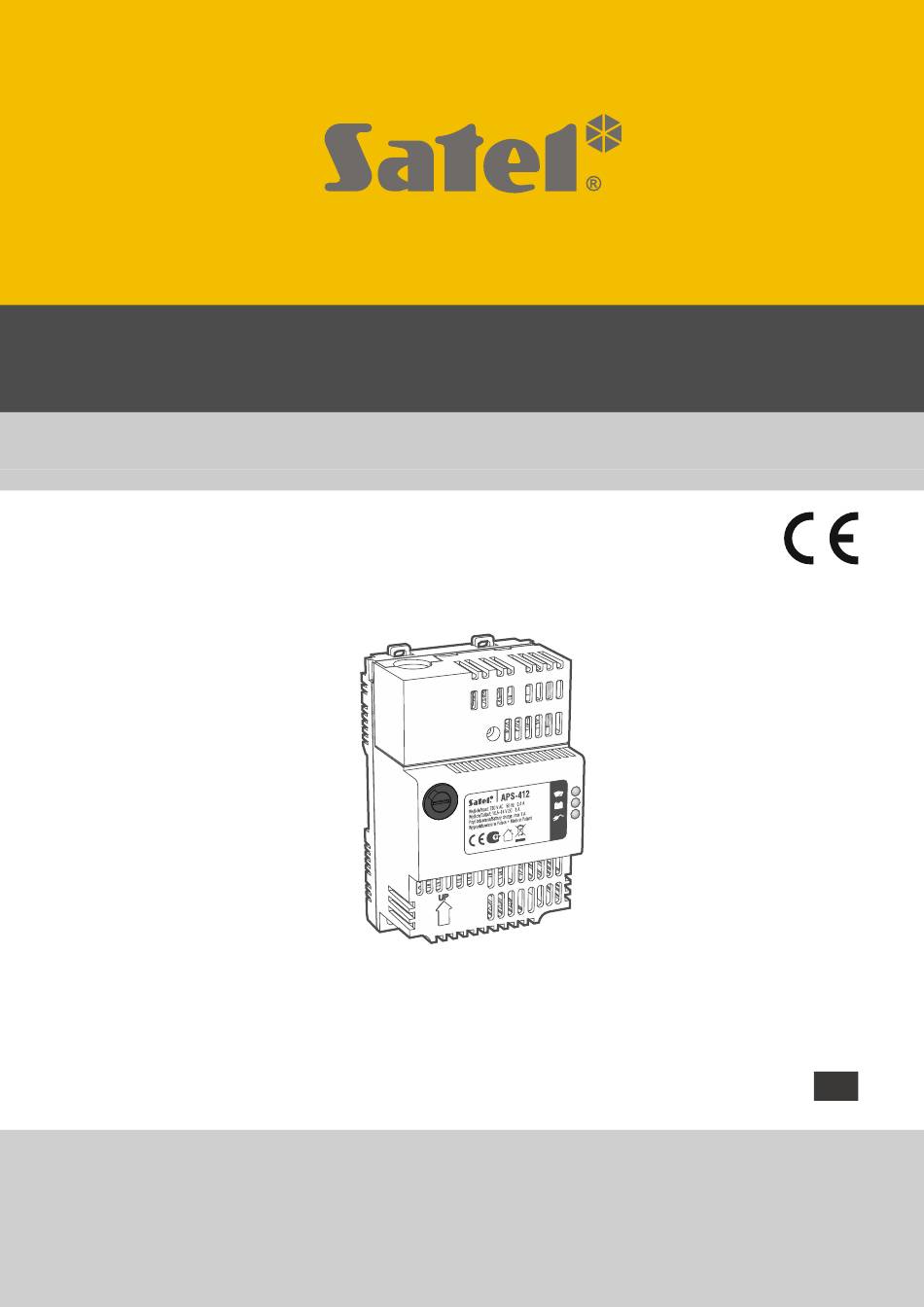

- Seite 1 APS-412 Netzteil Firmwareversion 1.02 aps-412_de 08/22 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
- Seite 2 Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer Website...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Eigenschaften ........................2 2. Beschreibung des Netzteils ....................3 2.1 Elektronikplatine ......................3 3. Konfiguration ........................4 4. Montage ..........................5 5. Normanforderungen für den Akku ..................8 6. Testen des Akkumulators durch das Netzteil ..............9 7. Technische Daten ......................9... -
Seite 4: Eigenschaften
APS-412 SATEL Das Schaltnetzteil APS-412 ist zur Stromversorgung der 12 V DC Geräte vorgesehen. Es ist mit einer Schnittstelle zur Integration mit den SATEL-Geräten ausgestattet. Wenn das Netzteil mit folgenden Geräten zusammenarbeitet, vergewissern Sie sich, dass diese mindestens die folgende Firmwareversion haben: ... -
Seite 5: Beschreibung Des Netzteils
SATEL APS-412 2. Beschreibung des Netzteils Erläuterungen zur Abbildung 1: Sicherung F1 (T 3,15 A) – Schutz des AC-Systems. LEDs zur Anzeige vom Zustand des Netzteils: – rote LED – Status des Stromversorgungsausgangs: leuchtet nicht – OK (Stromaufnahme unter 4 A), blinkt –... -
Seite 6: Konfiguration
Schnittstelle zum Anschluss der Leitungen an den Akkumulator. Die Leitungen sind im Lieferumfang enthalten (Abb. 3). Schnittstelle zur Integration mit den Geräten der Firma SATEL. Sie dient zur Stromversorgung der SATEL-Geräte und zur Übertragung der Informationen zum Zustand des Netzteils. Das SATEL-Gerät muss die gleiche Schnittstelle haben. -
Seite 7: Montage
SATEL APS-412 Verwenden Sie die Schalter 1-5, um die Einstellungen des Netzteils zu konfigurieren: Schalter 1 – akustische Signalisierung der Störung: ON=eingeschaltet / OFF=ausgeschaltet. Schalter 2 – Test des Akkus: ON=eingeschaltet / OFF=ausgeschaltet. Schalter 3 – Akkuladestrom: ON=1 A / OFF=0,5 A. - Seite 8 SATEL Bevor Sie zur Montage übergehen, schätzen Sie die Stromaufnahme von allen Geräten, die durch das APS-412 Netzteil gespeist werden sollen. Die gesamte Stromaufnahme darf nicht höher sein als: Betrieb mit Akku: 3,5 A (Akkuladestrom: 0,5 A) / 3 A (Akkuladestrom: 1 A), ...
- Seite 9 SATEL APS-412 9. Schrauben Sie das Element zur Befestigung des Stromversorgungskabels 230 V AC an (Abb. 10). 10. Setzen Sie die Klemmenabdeckung des Netzteils auf (Abb. 11) und befestigen Sie sie mit der Schraube (Abb. 12). 11. Schließen Sie den Akkumulator an die dafür vorgesehenen Leitungen an (Plus des Akkus an rote Leitung, Minus –...
-
Seite 10: Normanforderungen Für Den Akku
APS-412 SATEL 5. Normanforderungen für den Akku Bei der Benutzung eines Netzteils im Alarmsystem, welches den Anforderungen der Norm EN 50131 für Grade 2 entspricht, soll der Akku beim Ausfall der Netzstromversorgung einen 12 Stunden dauernden Betrieb gewährleisten. Tabelle 2 enthält Informationen darüber, mit welchem Strom die Akkus mit unterschiedlichen Kapazitäten geladen werden sollen, um die... -
Seite 11: Testen Des Akkumulators Durch Das Netzteil
SATEL APS-412 6. Testen des Akkumulators durch das Netzteil Nach der Inbetriebnahme des Netzteils, wenn der Testmodus des Akkumulators aktiviert ist und der angeschlossene Akku aufgeladen ist, leuchtet die LED nach ca. 10 Sekunden auf. Der Akku wird alle 4 Minuten innerhalb von über 10 Sekunden kontrolliert. Der ganze Test der Aufladung des Akkus dauert bis zu 12 Minuten.
