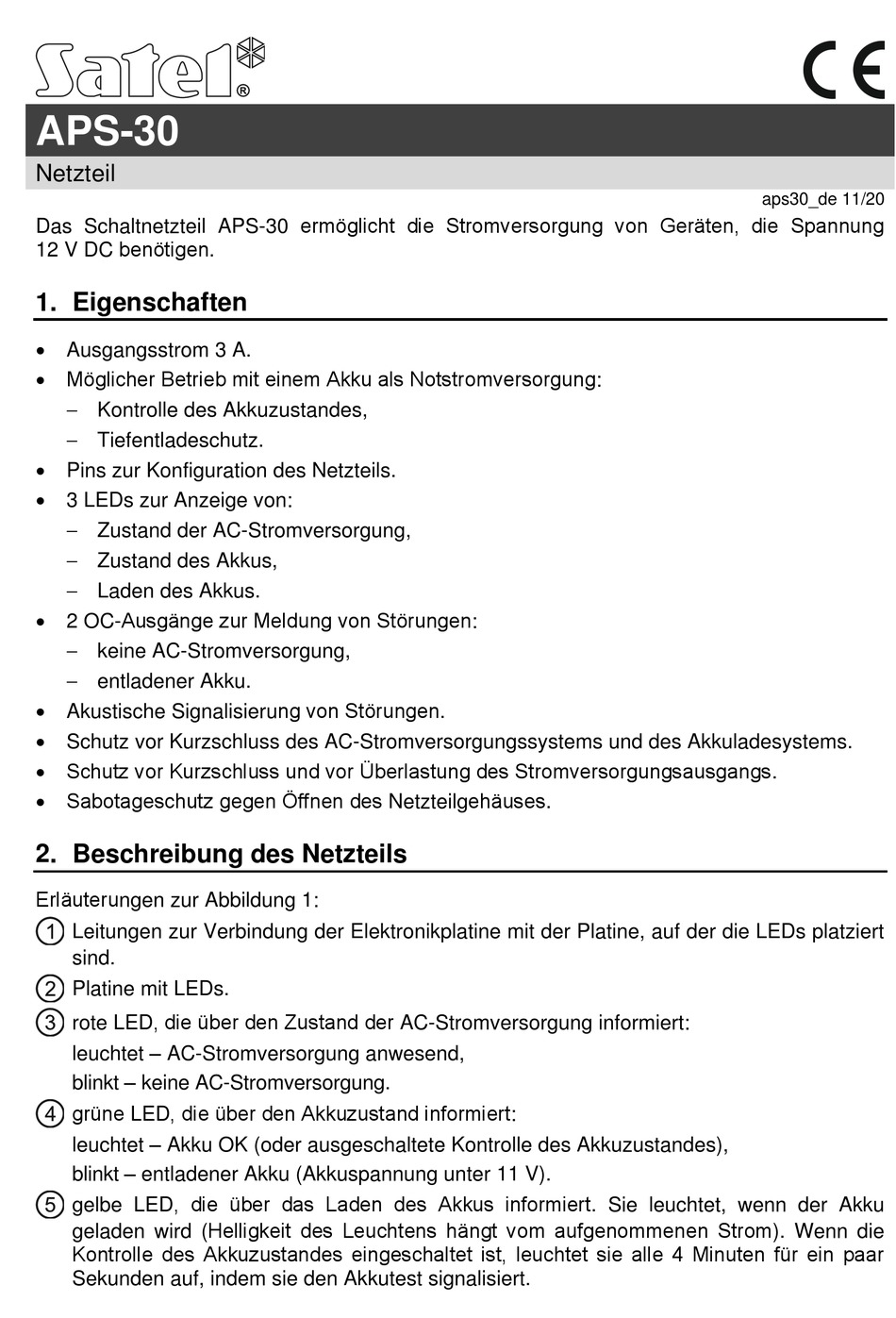

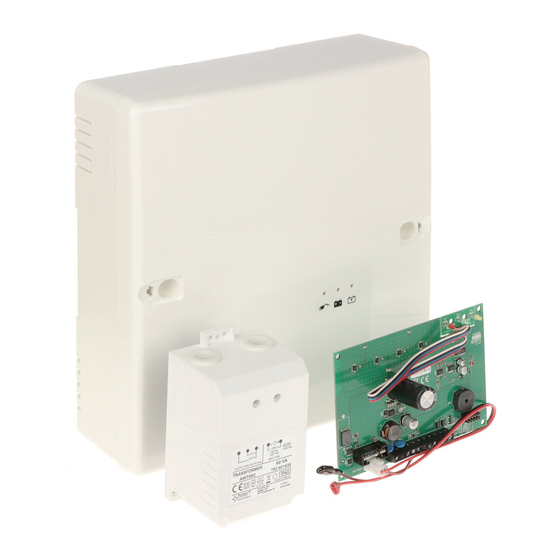

APS-30
Netzteil
Das Schaltnetzteil APS-30 ermöglicht die Stromversorgung von Geräten, die Spannung
12 V DC benötigen.
1. Eigenschaften
 Ausgangsstrom 3 A.
 Möglicher Betrieb mit einem Akku als Notstromversorgung:
 Kontrolle des Akkuzustandes,
 Tiefentladeschutz.
 Pins zur Konfiguration des Netzteils.
 3 LEDs zur Anzeige von:
 Zustand der AC-Stromversorgung,
 Zustand des Akkus,
 Laden des Akkus.
 2 OC-Ausgänge zur Meldung von Störungen:
 keine AC-Stromversorgung,
 entladener Akku.
 Akustische Signalisierung von Störungen.
 Schutz vor Kurzschluss des AC-Stromversorgungssystems und des Akkuladesystems.
 Schutz vor Kurzschluss und vor Überlastung des Stromversorgungsausgangs.
 Sabotageschutz gegen Öffnen des Netzteilgehäuses.
2. Beschreibung des Netzteils
Erläuterungen zur Abbildung 1:
Leitungen zur Verbindung der Elektronikplatine mit der Platine, auf der die LEDs platziert
sind.
Platine mit LEDs.
rote LED, die über den Zustand der AC-Stromversorgung informiert:
leuchtet – AC-Stromversorgung anwesend,
blinkt – keine AC-Stromversorgung.
grüne LED, die über den Akkuzustand informiert:
leuchtet – Akku OK (oder ausgeschaltete Kontrolle des Akkuzustandes),
blinkt – entladener Akku (Akkuspannung unter 11 V).
gelbe LED, die über das Laden des Akkus informiert. Sie leuchtet, wenn der Akku
geladen wird (Helligkeit des Leuchtens hängt vom aufgenommenen Strom). Wenn die
Kontrolle des Akkuzustandes eingeschaltet ist, leuchtet sie alle 4 Minuten für ein paar
Sekunden auf, indem sie den Akkutest signalisiert.
aps30_de 11/20
