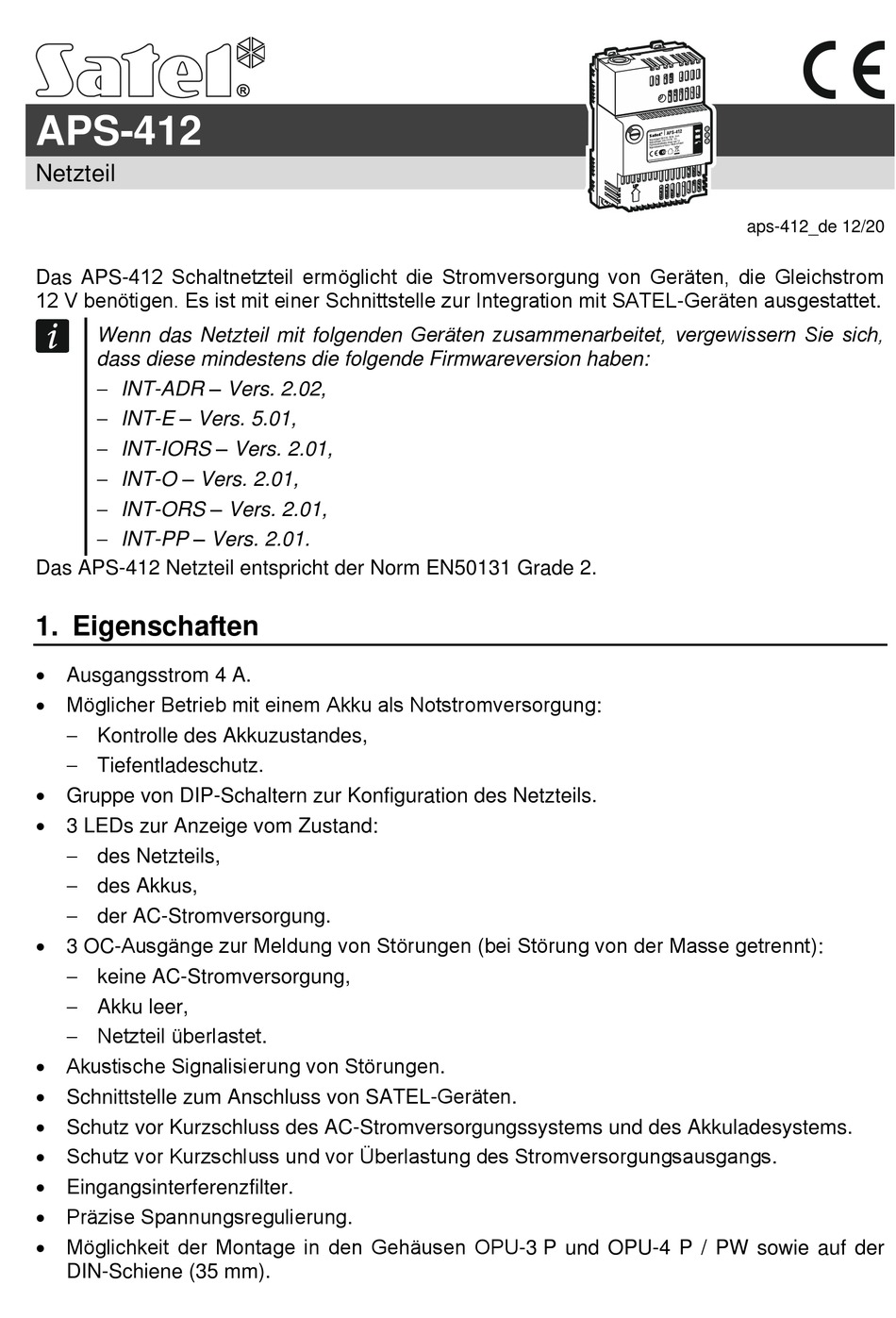

Satel APS-412 Handbuch

APS-412
Netzteil
Das APS-412 Schaltnetzteil ermöglicht die Stromversorgung von Geräten, die Gleichstrom
12 V benötigen. Es ist mit einer Schnittstelle zur Integration mit SATEL-Geräten ausgestattet.
Wenn das Netzteil mit folgenden Geräten zusammenarbeitet, vergewissern Sie sich,
dass diese mindestens die folgende Firmwareversion haben:
 INT-ADR – Vers. 2.02,
 INT-E – Vers. 5.01,
 INT-IORS – Vers. 2.01,
 INT-O – Vers. 2.01,
 INT-ORS – Vers. 2.01,
 INT-PP – Vers. 2.01.
Das APS-412 Netzteil entspricht der Norm EN50131 Grade 2.
1. Eigenschaften
 Ausgangsstrom 4 A.
 Möglicher Betrieb mit einem Akku als Notstromversorgung:
 Kontrolle des Akkuzustandes,
 Tiefentladeschutz.
 Gruppe von DIP-Schaltern zur Konfiguration des Netzteils.
 3 LEDs zur Anzeige vom Zustand:
 des Netzteils,
 des Akkus,
 der AC-Stromversorgung.
 3 OC-Ausgänge zur Meldung von Störungen (bei Störung von der Masse getrennt):
 keine AC-Stromversorgung,
 Akku leer,
 Netzteil überlastet.
 Akustische Signalisierung von Störungen.
 Schnittstelle zum Anschluss von SATEL-Geräten.
 Schutz vor Kurzschluss des AC-Stromversorgungssystems und des Akkuladesystems.
 Schutz vor Kurzschluss und vor Überlastung des Stromversorgungsausgangs.
 Eingangsinterferenzfilter.
 Präzise Spannungsregulierung.
 Möglichkeit der Montage in den Gehäusen OPU-3 P und OPU-4 P / PW sowie auf der
DIN-Schiene (35 mm).
aps-412_de 12/20
