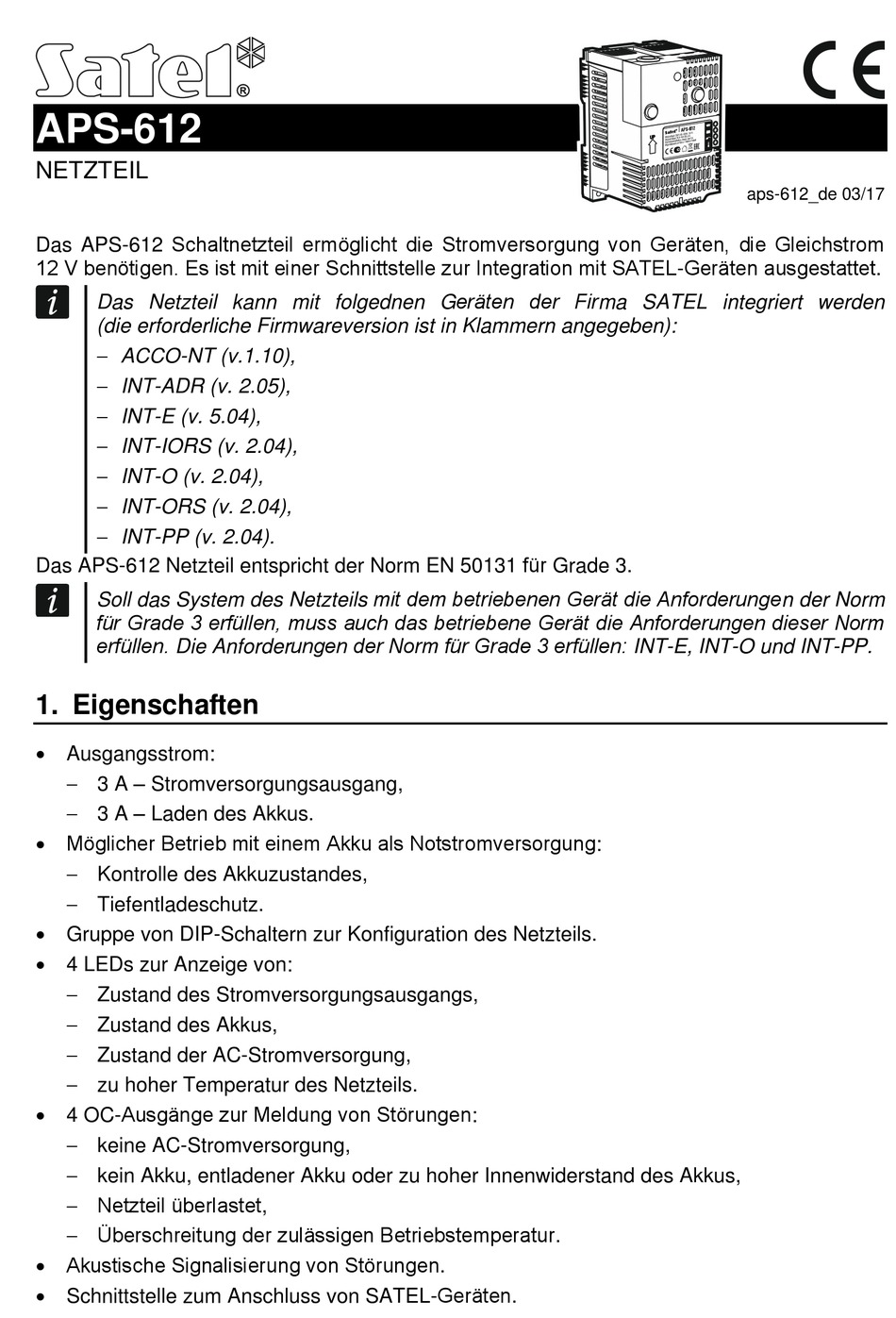

Satel APS-612 Bedienungsanleitung

APS-612
NETZTEIL
Das APS-612 Schaltnetzteil ermöglicht die Stromversorgung von Geräten, die Gleichstrom
12 V benötigen. Es ist mit einer Schnittstelle zur Integration mit SATEL-Geräten ausgestattet.
Das Netzteil kann mit folgednen Geräten der Firma SATEL integriert werden
(die erforderliche Firmwareversion ist in Klammern angegeben):
 ACCO-NT (v.1.10),
 INT-ADR (v. 2.05),
 INT-E (v. 5.04),
 INT-IORS (v. 2.04),
 INT-O (v. 2.04),
 INT-ORS (v. 2.04),
 INT-PP (v. 2.04).
Das APS-612 Netzteil entspricht der Norm EN 50131 für Grade 3.
Soll das System des Netzteils mit dem betriebenen Gerät die Anforderungen der Norm
für Grade 3 erfüllen, muss auch das betriebene Gerät die Anforderungen dieser Norm
erfüllen. Die Anforderungen der Norm für Grade 3 erfüllen: INT-E, INT-O und INT-PP.
1. Eigenschaften
 Ausgangsstrom:
 3 A – Stromversorgungsausgang,
 3 A – Laden des Akkus.
 Möglicher Betrieb mit einem Akku als Notstromversorgung:
 Kontrolle des Akkuzustandes,
 Tiefentladeschutz.
 Gruppe von DIP-Schaltern zur Konfiguration des Netzteils.
 4 LEDs zur Anzeige von:
 Zustand des Stromversorgungsausgangs,
 Zustand des Akkus,
 Zustand der AC-Stromversorgung,
 zu hoher Temperatur des Netzteils.
 4 OC-Ausgänge zur Meldung von Störungen:
 keine AC-Stromversorgung,
 kein Akku, entladener Akku oder zu hoher Innenwiderstand des Akkus,
 Netzteil überlastet,
 Überschreitung der zulässigen Betriebstemperatur.
 Akustische Signalisierung von Störungen.
 Schnittstelle zum Anschluss von SATEL-Geräten.
aps-612_de 03/17
