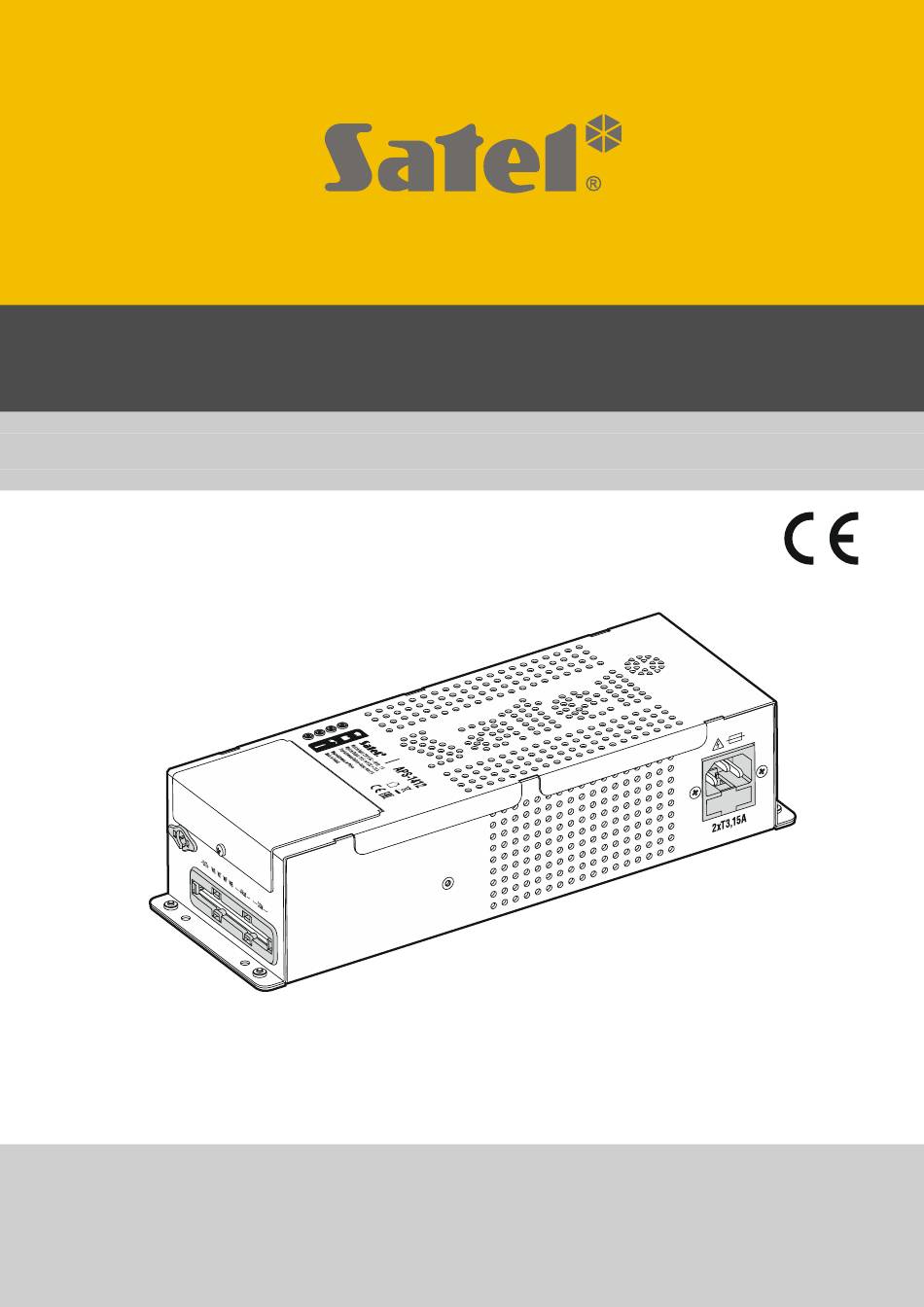

- Seite 1 APS-1412 Netzteil Firmwareversion 1.00 aps-1412_de 12/20 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
- Seite 2 Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt.
- Seite 3 INT-IORS (v. 2.04), INT-O (v. 2.04), INT-ORS (v. 2.04), INT-PP (v. 2.04). Das APS-1412 Netzteil erfüllt die Anforderungen der Norm EN 50131 für Grade 2. 1 Eigenschaften Hoher Wirkungsgrad. Nennausgangsspannung (gem. IEC 38): 12 V DC.
- Seite 4 APS-1412 SATEL 2 Beschreibung des Netzteils Klemmenabdeckung. LEDs zur Anzeige vom Zustand des Netzteils: – rote LED – Zustand des Stromversorgungsausgangs: leuchtet nicht – korrekter Betrieb, Stromaufnahme bis 14 A, blinkt – Überlastung, die Stromaufnahme überschreitet 14 A. – gelbe LED – Zustand des Akkus beim aktivierten Betriebsmodus mit Akku: leuchtet nicht –...
- Seite 5 Abbildung 3 stellt einen Teil der Elektronikplatine des Netzteils mit abgenommenem Deckel dar (siehe Abb. 1). Gruppe von DIP-Schaltern (siehe: „Konfiguration des Netzteils”). Schnittstelle zum Anschluss des Netzteils an SATEL-Geräte, die mit einer ähnlichen Schnittstelle ausgestattet sind. Sie ermöglicht, SATEL-Geräte mit Strom zu versorgen und gleichzeitig Informationen zu übermitteln über: ...
- Seite 6 APS-1412 SATEL – OC-Ausgang zur Signalisierung des fehlenden Akkus, niedriger Spannung des Akkus (unter 11,5 V) oder des zu hohen Innenwiderstandes des Akkus. – Stromversorgungsausgänge +12 V DC. +Vout – Masse. Im normalen Zustand sind die OC-Ausgänge mit der Masse (0 V) kurzgeschlossen, und bei einer Störung wird der Ausgang von der Masse getrennt.
-
Seite 7: Montage
Verbrauchte Akkus dürfen nicht im Hausmüll entsorgt werden, sondern sind entsprechend den geltenden Umweltschutzrichtlinien zu entsorgen. Die gesamte Stromaufnahme durch alle Geräte, die vom Netzteil APS-1412 gespeist werden sollen, darf nicht höher sein als: 12 A, wenn ein Akku an das Netzteil angeschlossen ist,... - Seite 8 3. Konfigurieren Sie das Netzteil mit den DIP-Schaltern (siehe „Konfiguration des Netzteils”). 4. Soll das Netzteil mit einem SATEL-Gerät integriert werden, verwenden Sie das mit dem Netzteil mitgelieferte Kabel, um das Netzteil und das Gerät zu verbinden. Führen Sie das Kabel durch die Öffnung im Gehäuse (Abb.
-
Seite 9: Technische Daten
SATEL APS-1412 4 Normanforderungen für den Akku Bei der Benutzung des Netzteils im Alarmsystem, welches die Anforderungen der Norm EN 50131 für Grade 2 erfüllen soll, soll der Akku beim Ausfall der Netzstromversorgung einen 12 Stunden dauernden Betrieb gewährleisten. Das Netzteil sollte in der Lage sein, solch einen Akku innerhalb von 72 Stunden bis zu 80% seiner Kapazität aufzuladen. - Seite 10 APS-1412 SATEL Sicherheitsklasse nach EN 50131 ................Grade 2 Umweltklasse ........................... II Betriebstemperaturbereich ................... -10°C...+55°C Abmessungen des Gehäuses ..............101 x 68 x 291 mm Gewicht .......................... 1,37 kg...
