Bauanleitung 123.207
Werkzeug-Rondell
1

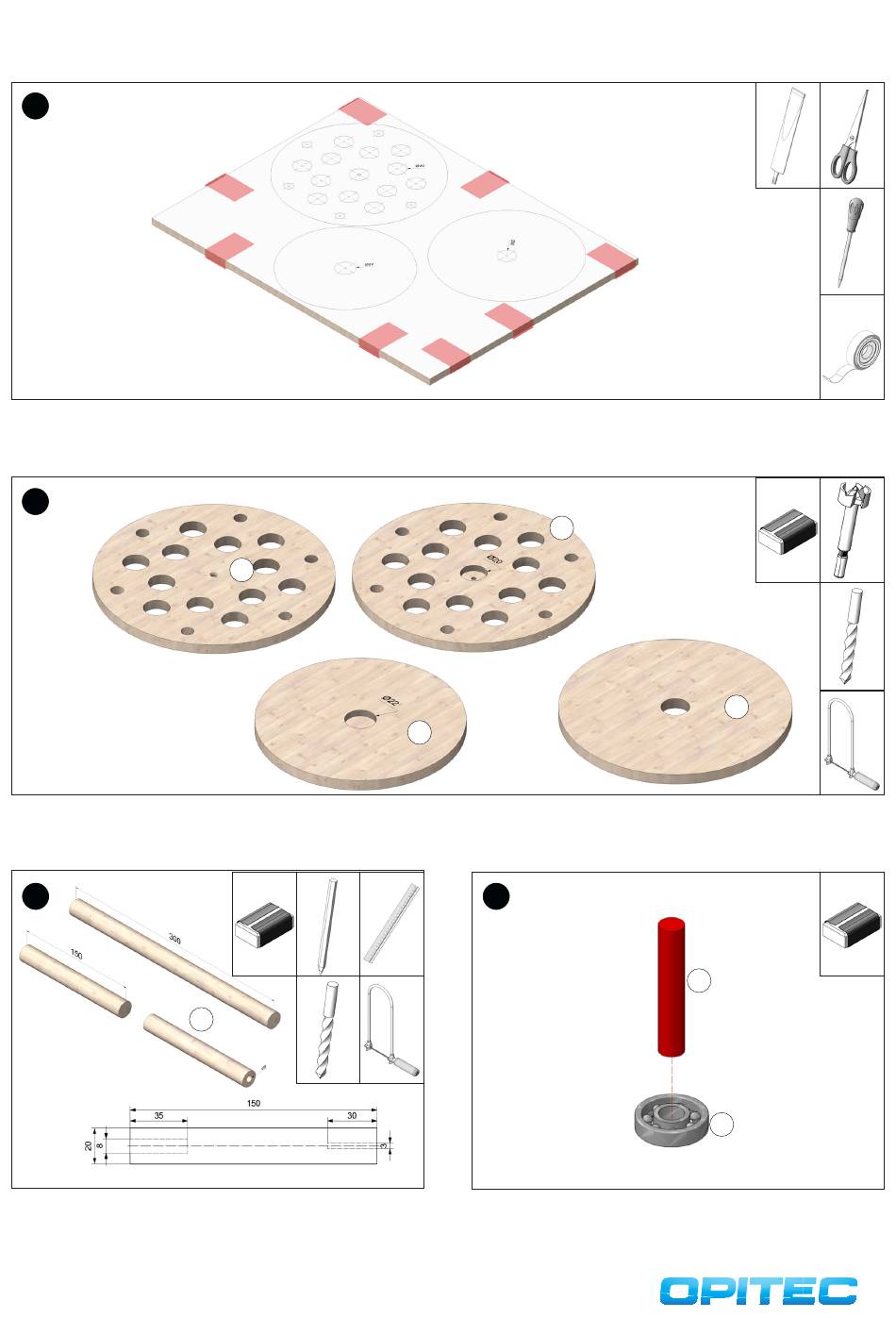

Die Schablone für die Ronden (Seite 5-11) ausschneiden und zusammenkleben. Anschließend auf die Sperrholzplatte (1) übertragen. Alle Bohrungen
mit einem Vorstecher markieren.
Ansicht von oben
2
Alle Bohrung (ø3, ø10, ø20 mm) durchbohren. Anschließend die Sacklochbohrung (ø22) 6 mm tief bohren. Die Sacklochbohrung in der Werkzeughalte-
rung (1a) von unten 5 mm tief bohren. Abschließend alle drei Ronden aussägen und Sägeschnitte säubern.
3
Vom Rundstab (2) ein 150 mm langes Stück ablängen und Sägeschnitt
säubern. Anschließend an einem Ende eine Bohrung ø8 ca. 35 mm tief
bohren. Auf der gegenüberliegenden Seite eine Bohrung ø3 ca. 30 mm
tief bohren.
2
Ansicht von unten
1a
Bodenronde
2
ø3
ø8
1a
1c
4
Den Rundstab (3) an den Kanten mit Schleifpapier säubern. An-
schließend, wie abgebildet, in die Mittelbohrung des Kugellagers (4)
eindrücken.
Mittelronde
1b
3
4
ø20
ø22
ø3
ø10
