Bedienungsanleitung - Technische Daten und Montageanleitung
2. Technische Daten und Montageanleitung

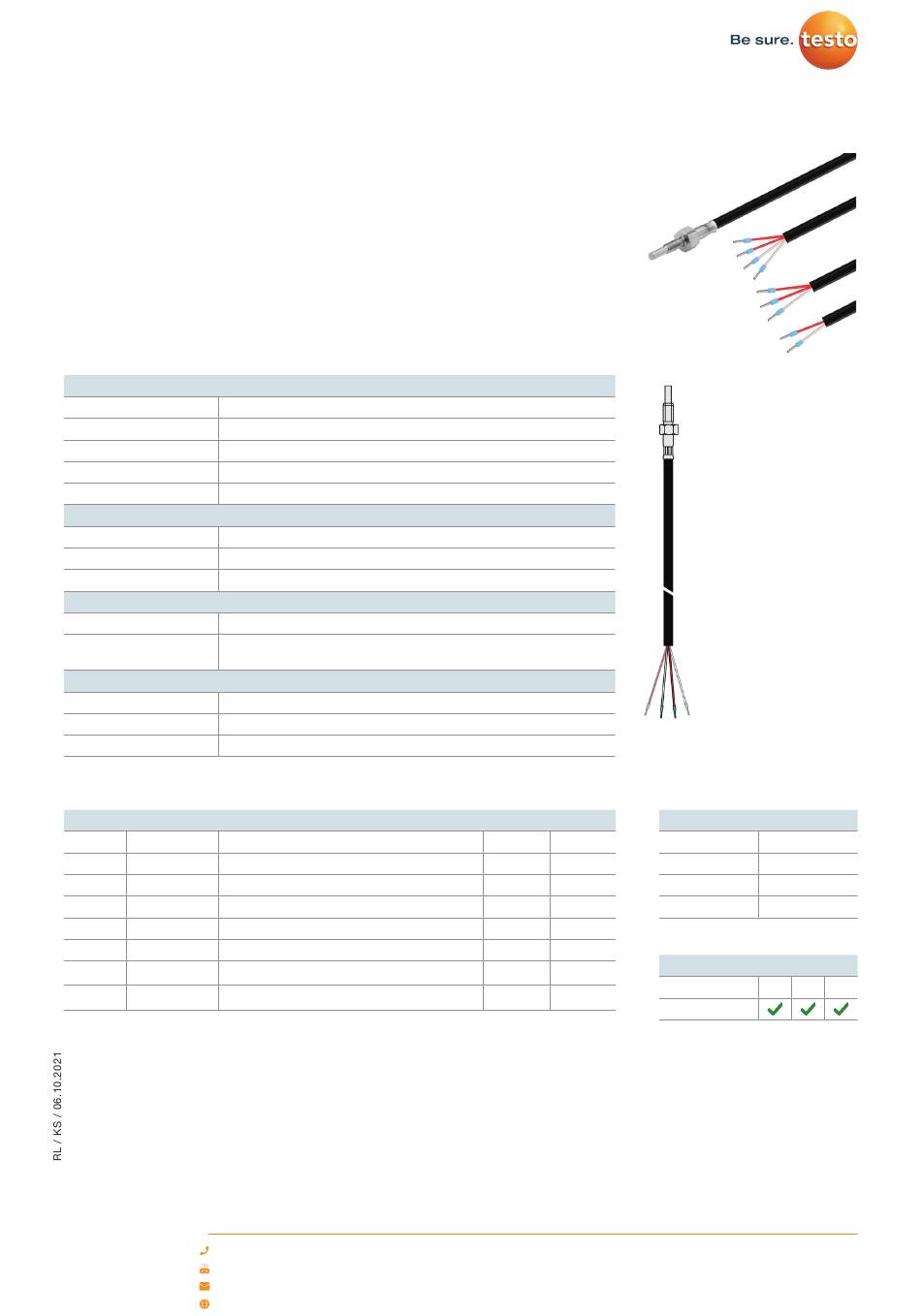

Einschraubfühler M4 mit PVC-Leitung
Artikelnr.: 803151 1011
Einschraubfühler mit PVC-Leitung sind die kostengünstigste Lösung um die Temperatur
in Rohrleitungen oder Behältern zu messen. PVC-Leitungen sind bis +105 °C einsetzbar.
Um Ihren Einschraubfühler für Ihre Messaufgabe zu konfigurieren, wählen Sie einfach die
gewünschten Konfigurationsmerkmale und übermitteln Sie uns den Bestell-Code.
Allgemeine Informationen
Messbereich
-30 °C bis +105 °C abhängig von Messelement und Anschlussleitung
Zul. °C-Bereich Leitung
-30 °C bis +105 °C
Genauigkeit
abhängig vom Messelement
Ansprechzeit
t63 / t99: auf Anfrage
Auszugskraft
≥ 30 N
Versorgung und Ausgang
max. zul. Messtrom
max. 1 mA
Versorgungsspannung
ca. 5 V abhängig vom Messstrom
Messsignal
passiv (Widerstandswert)
Umgebungsbedingungen
Schutzart
IP54 nach DIN 40050 (abhängig von Anschlussleitung)
Feuchte- und
gemäß applikationsspezifischer Qualifizierung
Betauungsfestigkeit
Zertifizierungen / Normen
Standards
DIN EN 61326-1:2013 | DIN EN IEC 63000:2019-05
Richtlinien
RoHS 2011/65/EU | 2014/30/EU
Zertifikate
Tauglichkeitsnachweis (auf Anfrage)
A - Messelement
Code
Messelement
Genauigkeit / Toleranz Messwiderstand
A012
Pt100
Kl. B dT = ±(0,30 °C + 0,005|t|)
A011
Pt100
Kl. A dT = ±(0,15 °C + 0,002|t|)
A013
Pt100
1/3 Kl. B dT = ±(1/3 · (0,30 °C + 0,005|t|))
A014
Pt100
1/10 Kl. B dT = ±(1/10 · (0,30 °C + 0,005|t|))
A022
Pt500
Kl. B dT = ±(0,30 °C + 0,005|t|)
A032
Pt1000
Kl. B dT = ±(0,30 °C + 0,005|t|)
A031
Pt1000
Kl. A dT = ±(0,15 °C + 0,002|t|)
nach IEC 751 / EN 60751 |
zul. °C Bereich | Bitte beachten Sie, dass der Messbereich vom
1}
2}
Messelement und der Anschlussleitung abhängt. | Genaue Angaben und die Kennlinien finden Sie in
unserem Downloadbereich.
Testo Sensor GmbH
+49 7653 96597-0
Testo-Straße 1
+49 7653 96597-99
D-79853 Lenzkirch
info@testo-sensor.de
www.testo-sensor.de
von
2}
1}
-50 °C
-50 °C
1}
-50 °C
1}
±0 °C
1}
-70 °C
1}
1}
-50 °C
-50 °C
1}
Deutsche Bank AG Freiburg | BIC: DEUTDE6FXXX
IBAN: DE32 6807 0030 0184 3333 00
Sparkasse Hochschwarzwald | BIC: SOLADES1HSW
IBAN: DE80 6805 1004 0004 5119 03
Konfigurierbare Optionen
A - Messelement
B - Anschlussart
C E - Material
Anschlussleitung
F - Länge Anschlussleitung
G - Stecker
H - Knickschutz
B - Anschlussart
Code
bis
2}
+400 °C
B2
+300 °C
B3
+200 °C
B4
+100 °C
+500 °C
mögliche Anschlussarten
+400 °C
Messelement
+300 °C
Pt
Geschäftsführer
Prof. Burkart Knospe, Martin Arndt
Amtsgericht Freiburg HRB 706025
Umsatzsteuer_ID.: DE274417683
Anschlussart
2-Leiter (2L)
3-Leiter (3L)
4-Leiter (4L)
2L
3L
4L
5
