Topcon HiPer V Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Topcon HiPer V
Inhaltszusammenfassung für Topcon HiPer V

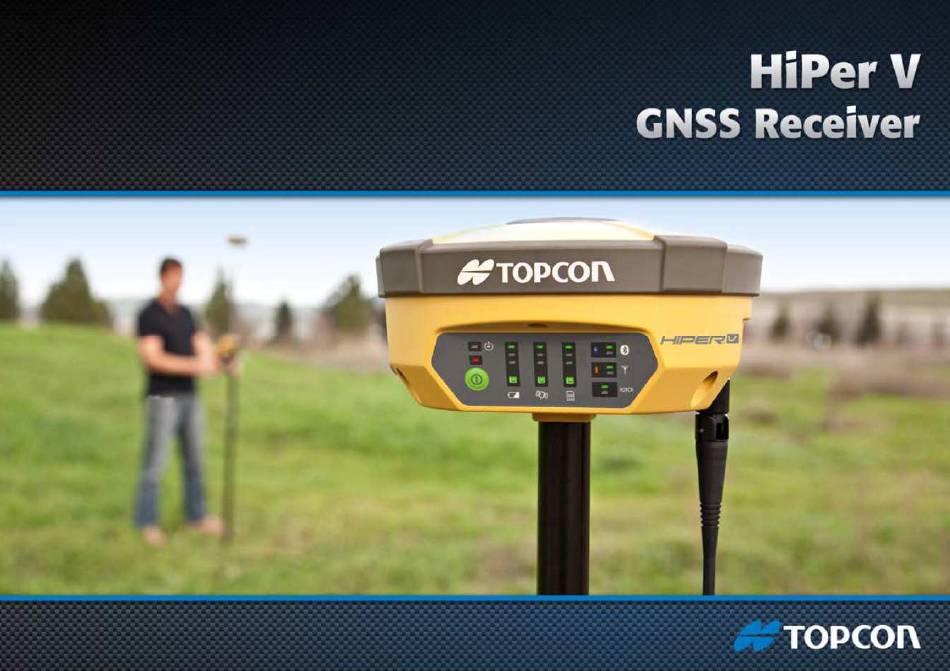

- Seite 1 Anleitung HiPer V...
- Seite 2 Bedienungsanleitung September 2014 Der Inhalt dieses Dokuments ist urheberrechtlich geschützt. Alle Rechte liegen bei Topcon Deutschland Positioning GmbH. Die enthaltene Information darf nicht ohne ausdrückliche Zustimmung von Topcon Deutschland Positioning GmbH kopiert, gespeichert, ausgestellt, verkauft, geändert, veröffentlicht, verteilt oder in irgendeiner anderen Art und Weise reproduziert werden.
-
Seite 3: Inhaltsverzeichnis
LED für Stromquellen ..........................................16 LED für Lösungstyp ........................................... 17 LED für Satellitenstatus ..........................................17 LED für Speicherkapazität ......................................... 17 LED für Datei-Status ..........................................18 LED für Timer-Status ..........................................18 Datenabruf mittels Topcon Receiver Utility-Software (TRU) ..............................19 Anleitung HiPer V... -
Seite 4: Standardlieferumfang
1. Standardlieferumfang HiPer V Empfänger (1) Serielles Kabel (1) Transportkoffer (1) Doppelladegerät (1) Stromkabel (1) Akkus (2) LED Anzeigen Karte (1) Gewährleistungskarte (1) Anleitung HiPer V... -
Seite 5: Optionales Zubehör
2. Optionales Zubehör Stromkabel Netzgerät Empfänger-Stromkabel Abstandshalter Bandmaß Universal-Dreifuß Präzisions-Dreifußadapter Roverstab Anleitung HiPer V... -
Seite 6: Übersicht Empfänger - Ansicht Von Unten
3. Übersicht Empfänger – Ansicht von unten Modem Antennen Anschluss Lautsprecher Bluetooth®-Label 5/8“-Schraubgewinde Akkufach Produkt-ID Label mit Artikel- und Seriennummer Stoßschutz aus Gummi Schnittstellen PWR/Serial Ansicht HiPer V von unten Anleitung HiPer V... -
Seite 7: Übersicht Empfänger - Anzeigefeld / Minter
4. Übersicht Empfänger – Anzeigefeld / MINTER Positionsstatus Ladestatus Status Datenspeicher Status Timer Bluetooth®-Status Status Empfänger AN/AUS-Taste Funkstatus Akku-Status Datei-Status Status serieller Anschluss Tracking-Status Anzeigefeld/MINTER Anleitung HiPer V... -
Seite 8: Kabel
Dieses Kabel ist als optionales Zubehör erhältlich. Zum Verbinden richten Sie die Führungen anhand der roten Punkte aneinander aus. Zum Trennen der Verbindung halten Sie den Stecker am beweglichen silbernen Ring und ziehen ihn dann behutsam ab. Anleitung HiPer V... -
Seite 9: Eigenschaften
Anschluss für Modemantennen HiPer V integriertem Modem (Funk, bzw. GSM/GPRS): Die Antenne für das interne UHF-Modem wird mit dem BNC-Anschluss auf der Unterseite des HiPer V verbunden. Für optimalen Empfang bei Nutzung des Mobilfunkmodems, empfiehlt Topcon eine speziell dafür ausgelegte Modemantenne. -
Seite 10: Einlegen Und Entnahme Des Akkus
1 Woche bis 1 Monat -20C° bis +45C° Zur Lagerung des HiPer V bitte den Akku entnehmen und den HiPer V vom Ladegerät entfernen. Lagern Sie die Akkus in einem trockenen Raum mit nebenstehenden Temperaturbereichen. 1 Monat bis 6 Monate -20C°... -
Seite 11: Entnahme Des Akkus
Deckel nach oben ab. Schieben Sie den Akku nach rechts, um ihn von den Kontakten zu trennen. Heben Sie den Akku an und entfernen Sie ihn aus dem HiPer V. Einlegen des Akkus: 1. Entfernen Sie die Akkufachabdeckung. -
Seite 12: Laden Der Akkus
Die Ladekontrollleuchte ist „AUS“, wenn die Umgebungstemperatur außerhalb des Ladetemperaturbereiches liegt, oder wenn der Akku nicht korrekt eingelegt wurde. Sollte die Ladekontrollleuchte „AUS“ sein, obwohl die Umgebungstemperatur innerhalb des Ladetemperaturbereiches liegt, und auch der Akku ordnungsgemäß eingelegt worden ist, kontaktieren Sie bitte Ihren Topcon-Vertriebspartner. Ladezeit bei 25°C Die Ladezeit beträgt pro Akku bei 25°C ca. -
Seite 13: Nutzung Von Sd/Sdhc- Und Sim-Karten
3. Führen Sie die SD/SDHC-Karte mit der beschrifteten Seite nach unten in den SD/SDHC-Kartenschlitz ein. Einmal installiert, kann die Karte im Empfänger verbleiben. Wird der HiPer V eingeschaltet, wird die Karte automatisch vom Empfänger-Board erkannt. Auf die Karte kann dann via Bluetooth® oder via Datenschnittstelle zugegriffen werden. -
Seite 14: An/Aus-Schalter
Alle Dateien auf der Speicherkarte werden gelöscht. Ignorieren > 25 Sek. Es werden keine Aktionen durchgeführt. Der HiPer V kehrt zurück zur normalen Anwendung Start/Stopp der Rohdaten- 3x in Folge Rohdatenspeicherung in eine neue Datei wird gestartet oder eine aktuell geöffnete Datei... -
Seite 15: Led Für Kommunikation
Blau blinkend Warten auf BT-Verbindung Schwarz BT-Modul ist ausgeschaltet Status des internen Funk-/GSM/GPRS-Modems Gelb Funk-Modem ist eingeschaltet Schwarz Funk-Modem ist ausgeschaltet Status der Datenübertragung am jeweiligen Port Grün blinkend Daten werden gesendet Orange blinkend Daten werden empfangen Anleitung HiPer V... -
Seite 16: Led Für Starten Bzw. Hochfahren Des Empfängers
über 6,5 V Rot blinkend unter 10% Akkukapazität unter 6,5 V 13. LED für Stromquellen Diese LED zeigt die aktuell verfügbaren Stromquellen an Grün nur interner Akku verfügbar nur externe Stromversorgung verfügbar Gelb Akku und ext. Stromversorgung verfügbar Anleitung HiPer V... -
Seite 17: Led Für Lösungstyp
Diese LED zeigt den aktuell verfügbaren Speicherplatz auf der SD/SDHC-Speicherkarte in Prozent an. Grün > 50% Gelb < 50% < 25% Rot blinkend < 10% Grün-gelb-rot blinkend Speicher voll oder SD/SDHC-Karte nicht bereit Schwarz keine Speicherkarte installiert Anleitung HiPer V... -
Seite 18: Led Für Datei-Status
Grün blinkend Die Datei wurde vom Job geöffnet Schwarz Die Datei wurde vom Job geschlossen Wird der HiPer V ausgeschaltet, und es befindet sich jedoch noch ein Timer-Job in Bereitschaft, dann blinkt die Timer-LED einmal alle zwei Sekunden. Anleitung HiPer V... -
Seite 19: Datenabruf Mittels Topcon Receiver Utility-Software (Tru)
19. Datenabruf mittels Topcon Receiver Utility-Software (TRU) Im Reiter „Gerät/Device“ > Im Reiter „Gerät/Device“ > Art der Verbindung Wählen (hier: Bluetooth®, „Anwendungsart/Application Mode“ > „Verbinden/Connect“ wählen alternativ USB/Serielles Kabel). „Empfängerverwaltung/Receiver Managing“ […] klicken, um nach Bluetooth®-Geräten zu wählen suchen Anleitung HiPer V... - Seite 20 Im Reiter „Files/Datei“: Kontextmenü über der Der Download ist gestartet. mit „OK“ bestätigen. log-Datei anzeigen Im vorigen Fenster zurück „Connect/Verbinden“ klicken. (PC = Rechtsklick; Feldrechner = tippen + halten) Im Hauptmenü „File Explorer“ öffnen. „Download/Herunterladen“ wählen. Im folgenden Fenster Speicherort auswählen. Anleitung HiPer V...
