6 Installation
5.3.3 Isolieren der Kältemittelleitungen
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
▪ Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK
(0,035 und 0,045 kcal/mh°C)
▪ mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke
Umgebungstempera Luftfeuchtigkeit
tur
≤30°C 75% bis 80% RH
>30°C ≥80% RH
5.4 Vorbereiten der Elektroinstallation
5.4.1 Informationen zur Vorbereitung der
Elektroinstallation
INFORMATION
Lesen Sie auch
Anforderungen im
Sicherheitsvorkehrungen".
INFORMATION
Lesen Sie auch "6.7.5 Technische Daten von elektrischen
Leitungen" auf Seite 24.
WARNUNG
▪ Wenn die Stromversorgung über keine oder eine
falsche N­Phase
möglicherweise nicht.
▪ Ordnungsgemäße Erdung herstellen. Erden Sie das
Gerät NICHT über ein Versorgungsrohr, einen
Überspannungsableiter oder einen Telefon­Erdleiter.
Bei unzureichender Erdung besteht Stromschlaggefahr.
▪ Installieren Sie alle erforderlichen Sicherungen und
Schutzschalter.
▪ Sichern Sie die
Kabelbindern, so dass sie NICHT in Kontakt kommen
können mit scharfen Kanten oder Rohrleitungen,
insbesondere nicht auf der Hochdruckseite.
▪ Verwenden Sie KEINE mit Isolierband umwickelten
Drähte, Litzendrähte,
Verbindungen in Sternanordnung. Sie können zu
Überhitzung, Stromschlag oder Ausbruch eines
Brandes führen.
▪ Installieren Sie KEINEN Phasenschieber­Kondensator,
weil die Einheit mit einem Inverter ausgestattet ist. Ein
Phasenschieber­Kondensator mindert die Leistung und
kann Pannen verursachen.
WARNUNG
▪ Alle Verkabelungen müssen von einem qualifizierten
Elektriker durchgeführt werden und der gültigen
Gesetzgebung entsprechen.
▪ Nehmen Sie die Elektroanschlüsse an festen
Kabelleitungen vor.
▪ Alle bauseitig zu liefernden Komponenten und alle
elektrischen Installationen müssen der gültigen
Gesetzgebung entsprechen.
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
Referenz für Installateure
12
Mindeststärke
15 mm
20 mm
die Vorsichtsmaßnahmen und
Kapitel "Allgemeine
verfügt, arbeitet das Gerät
elektrischen Leitungen
Verlängerungskabel oder
6

Installation

6.1 Übersicht: Installation
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, wenn Sie am Installationsort sind.
Typischer Ablauf
Die Inbetriebnahme erfolgt normalerweise in folgenden Schritten:
▪ Montage der Außeneinheit.
▪ Montage der Inneneinheiten.
▪ Kältemittelleitungen anschließen.
▪ Kältemittelleitungen überprüfen.
▪ Kältemittel einfüllen.
▪ Elektrische Verkabelung durchführen.
▪ Abschließen der Installationsarbeiten draußen.
▪ Abschließen der Installationsarbeiten innen.
INFORMATION
Anleitung zur Installation der Inneneinheit (Montage der
Inneneinheit, Kältemittelleitung an die Inneneinheit
anschließen, Inneneinheit elektrisch verkabeln...) finden
Sie in der Installationsanleitung zur Inneneinheit.
6.2 Geräte öffnen
6.2.1 Über das Öffnen der Geräte
Es kann vorkommen, dass das Gerät geöffnet werden muss.
Beispiel:
▪ Bei Anschließen der Kältemitteilleitungen
▪ Beim Anschließen der elektrischen Leitungen
▪ Bei der Instandhaltung und Wartung des Geräts
GEFAHR: STROMSCHLAGGEFAHR
mit
Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die
Wartungsabdeckung entfernt ist.

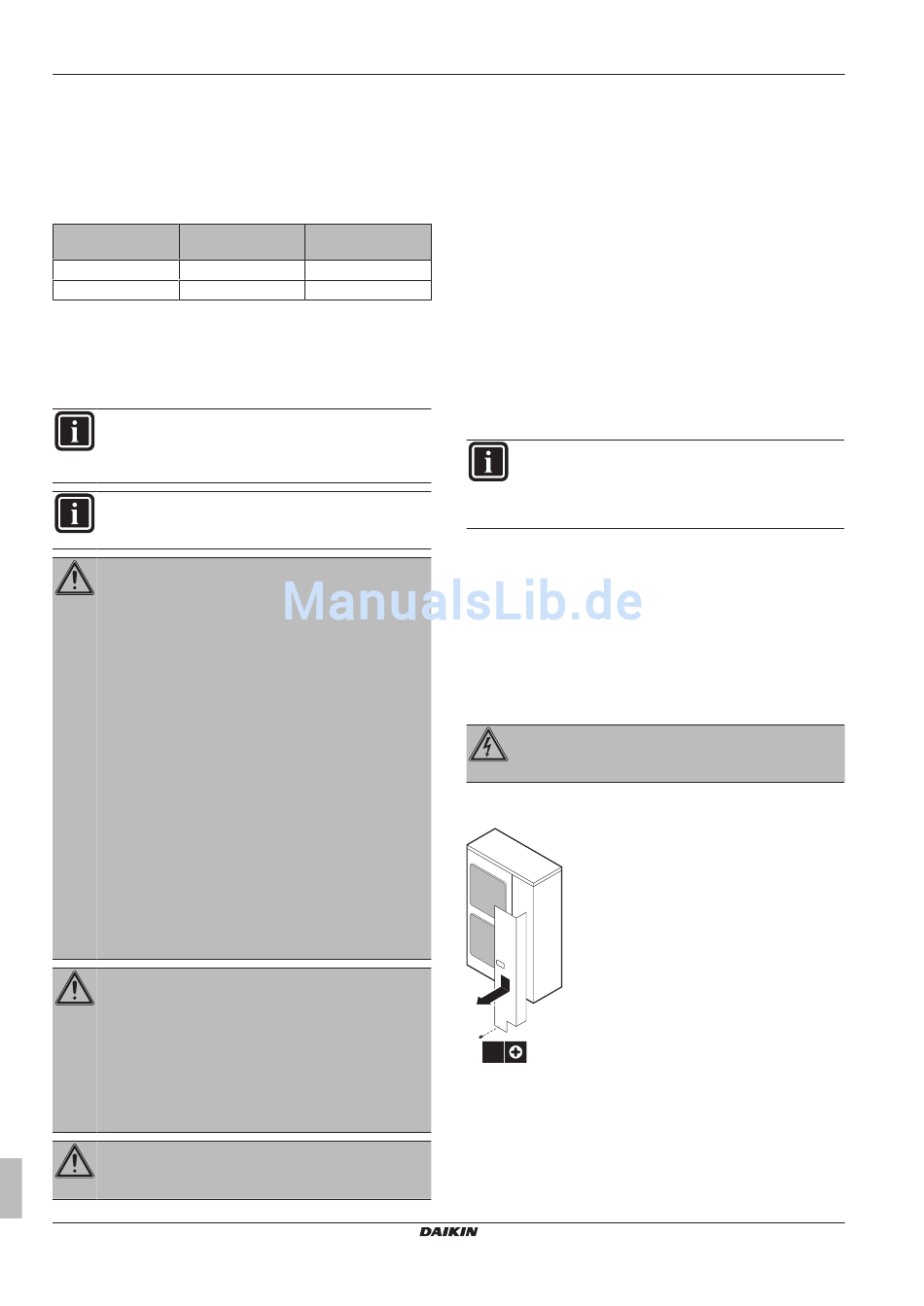

6.2.2 So öffnen Sie das Außengerät
2
1
1×
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Split­System­Klimageräte
4P385522­1 – 2014.08
