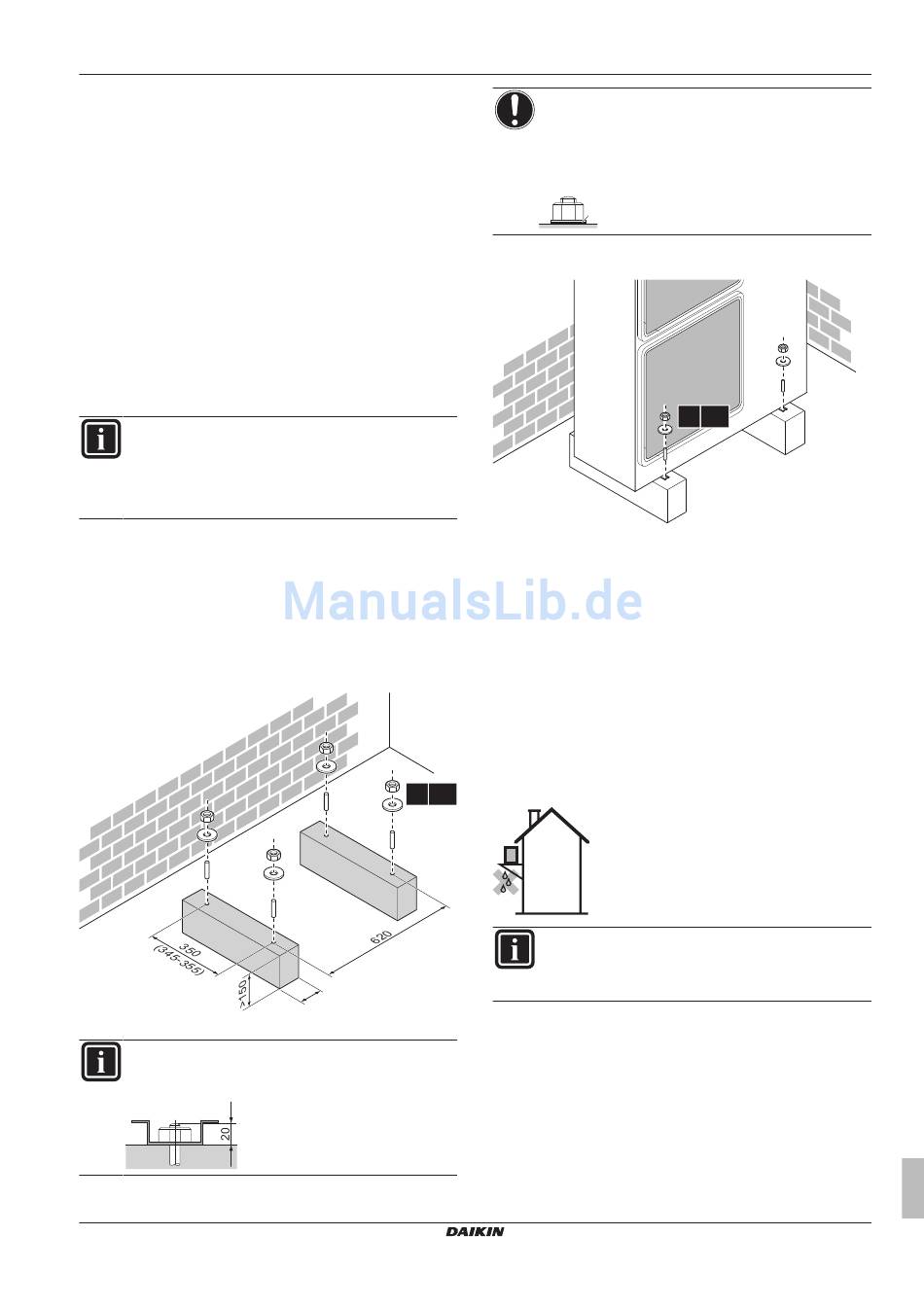

6.3 Montieren des Außengeräts
6.3.1 Montage der Außeneinheit
Typischer Ablauf
Die Montage der Außeneinheit umfasst üblicherweise die folgenden
Schritte:
1 Voraussetzungen für die Installation schaffen.
2 Außeneinheit installieren.
3 Für einen Abfluss sorgen.
4 Sicherungen gegen Umkippen der Außeneinheit installieren.
5 Gegebenenfalls Unterstand und Ablenkplatte installieren, um
die Einheit gegen Schnee und starken Wind zu schützen. Siehe
"Den Ort der Installation vorbereiten" in
Seite 7.
6.3.2 Sicherheitsvorkehrungen bei der Montage
der Außeneinheit
INFORMATION
Lesen Sie auch
Anforderungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitsvorkehrungen
▪ Vorbereitung
6.3.3 Voraussetzungen für die Installation
Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes,
um zu gewährleisten, dass das Gerät während des Betriebs keine
Vibrationen oder Geräusche verursacht.
Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher
mithilfe der Fundamentschrauben.
4 Sätze Ankerbolzen, Muttern und Unterlegscheiben (bauseitig zu
liefern) bereithalten:
(mm)
a Die Ablauflöcher müssen frei sein.
INFORMATION
Die empfohlene Höhe des oberen hervorstehenden Teils
der Schrauben beträgt 20 mm.
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Split­System­Klimageräte
4P385522­1 – 2014.08
"5 Vorbereitung" auf
die Vorsichtsmaßnahmen und
4× M12
a
HINWEIS
Bei der Befestigung der Außeneinheit mit den Ankerbolzen
sollten Muttern und Unterlegscheiben aus Kunstharz
verwendet werden (a). Ist die Beschichtung im
Befestigungsbereich abgezogen, können die Muttern leicht
rosten.
a
6.3.4 So installieren Sie die Außeneinheit
6.3.5 Für einen Ablauf sorgen
▪ Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß
ablaufen kann.
▪ Installieren Sie die Einheit auf einer geeigneten Unterlage, so
dass das Abwasser abfließen kann und sich kein Eis ansammelt.
▪ Legen Sie einen Wasserabflusskanal rings um das Fundament
an, damit Abwasser von der Einheit ablaufen kann.
▪ Achten Sie darauf, dass kein Abflusswasser über Gehwege
fließen kann, damit es bei Frost dort nicht glatt wird.
▪ Wird die Einheit auf einem Gestell installiert, bringen Sie unterhalb
der Einheit in einem Abstand von maximal 150 mm eine
wasserdichte Platte an, damit kein Wasser von unten eindringen
kann und Kondenswasser nicht nach unten tropft (siehe Abbildung
unten).
INFORMATION
Falls erforderlich, kann ein Ablaufstutzen (bauseitig zu
liefern) verwendet werden, damit kein Wasser abtropfen
kann.
6 Installation
4× M12
Referenz für Installateure
13
