Bauphase 48: Hintere rechte Lichtleiste und
Zubehör
1

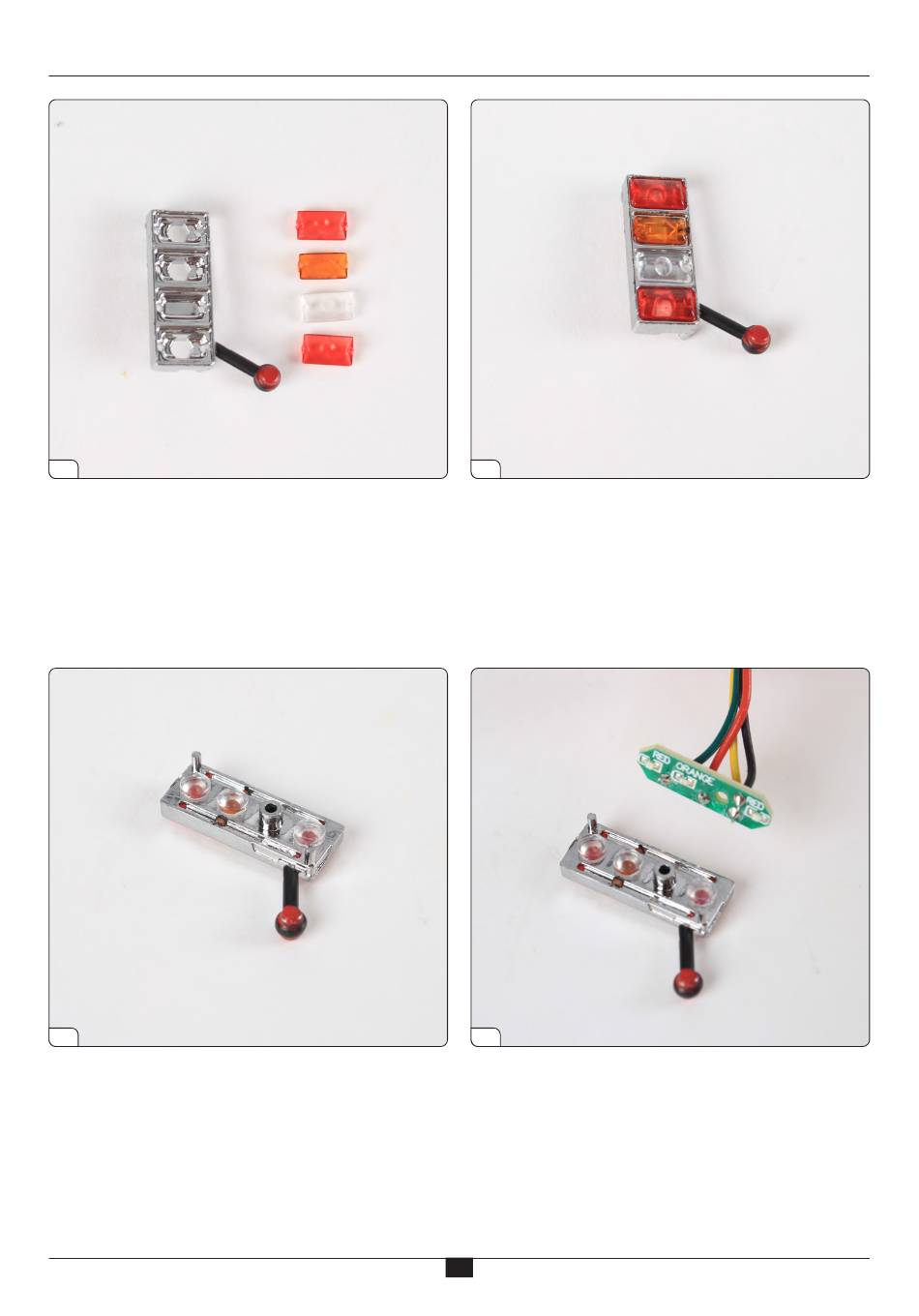

ZUSAMMENBAU DER LICHTLEISTE
Nehmen Sie die hintere rechte Lichtleiste und die vier Gläser.
Legen Sie die Teile wie gezeigt vor sich hin, damit Sie sie in
der richtigen Reihenfolge zusammenzubauen.
Vergewissern Sie sich, dass der gelbe Fahrtrichtungsanzeiger
nach rechts zeigt. Geben Sie ein wenig PVA-Kleber (der
farblos trocknet) auf die Zapfen jedes Glases, bevor Sie die
Gläser einsetzen. Beziehen Sie sich auf das nächste Bild.
3
Drehen Sie die Lichtleiste um und setzen Sie einen LED-
Diffusor in das rote und in das orange Loch ein.
AGORAMODELS
2
Die Hecklichter haben die jeweils folgende Funktion:
(von unten nach oben) untere rote LED = Warnlicht,
durchsichtige LED = Rücklicht, orange LED = Blinklicht,
obere rote LED = Brems-/Schlusslicht.
4
Legen Sie die Lichtleisten-Platine über die LED-Diffusoren.
