In den 1960ern dominierten Carroll Shelbys Cobras Rennstrecken auf der ganzen Welt. Sie gewannen
zuerst Rennen von Küste zu Küste quer durch die USA und dann 1965 die Internationale Meisterschaft
für GT-Hersteller, womit das ultimative Ziel erreicht wurde, Ferrari zu schlagen. Die Straßenwagen
(Semi-Competition) sind nur so weit umgebaute Rennwagen, dass sie eine Straßenzulassung erhielten.
Es wurden nur 29 Modelle gebaut, wodurch sie zu den begehrtesten amerikanischen Sportwagen für
Ihr Modell im Maßstab 1:8 repliziert die originale 1965 Cobra Semi-Competition bis ins kleinste Detail. Vom
Detail auf den Cockpit-Anzeigen bis zum Schriftzug an den Rädern ist jedes Teil präzise nachgebildet.
In Ihrem Modell-Paket 03 beginnen Sie mit dem Bau des Chassis und des rechten Vorderrads:
BAUPHASE 16: LINKER SEITLICHER CHASSIS-
HAUPTRAHMEN, UNTERER TEIL
Querträger 3 und 4, unterer Teil
BAUPHASE 17: RECHTER SEITLICHER CHASSIS-
HAUPTRAHMEN, UNTERER TEIL
Querträger 1 und 2, unterer Teil

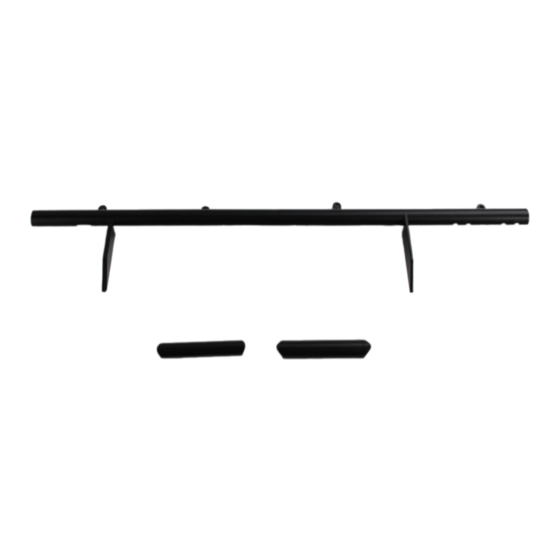

BAUPHASE 18: VORDERRADAUFHÄNGUNG
Querträger 4 oben, linke Hupe, rechte Hupe
BAUPHASE 19: LINKER SEITLICHER CHASSIS-
HAUPTRAHMEN, OBERER TEIL
AGORAMODELS
Paket 03 | Bauanleitungen
Sammler gehören.
BAUPHASE 20: RECHTER SEITLICHER CHASSIS-
HAUPTRAHMEN, OBERER TEIL
Querträger 2 und 3, unterer und oberer Teil
BAUPHASE 21: HECKCHASSIS-TEIL UND
QUERLENKER-TRÄGER
BAUPHASE 22: RECHTE VORDERE INNEN- UND
AUSSENFELGE
BAUPHASE 23: REIFEN UND AUSSENFELGE
1
SHELBY COBRA 427 S/C
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Agora Models 1965 SHELBY COBRA 427 SEM0COMPETITION
Inhaltszusammenfassung für Agora Models 1965 SHELBY COBRA 427 SEM0COMPETITION
- Seite 1 Paket 03 | Bauanleitungen In den 1960ern dominierten Carroll Shelbys Cobras Rennstrecken auf der ganzen Welt. Sie gewannen zuerst Rennen von Küste zu Küste quer durch die USA und dann 1965 die Internationale Meisterschaft für GT-Hersteller, womit das ultimative Ziel erreicht wurde, Ferrari zu schlagen. Die Straßenwagen (Semi-Competition) sind nur so weit umgebaute Rennwagen, dass sie eine Straßenzulassung erhielten.
- Seite 2 Bauphase 16: Linker seitlicher Chassis-Hauptrahmen, unterer Teil In Bauphase 16 beginnen Sie mit dem Anbau der Querträger am linken seitlichen Hauptrahmen. BAUPHASE 16: TEILELISTE Bezeichnung Menge Linker seitlicher Chassis-Hauptrahmen, unterer Teil („L“) Querträger 3, unterer Teil Querträger 4, unterer Teil OD05-Schrauben Linker seitlicher Chassis-Hauptrahmen, unterer Teil („L“) Schrauben Querträger 3, unterer Teil Querträger 4, unterer Teil...
- Seite 3 Bauphase 16: Linker seitlicher Chassis-Hauptrahmen, unterer Teil SCHRITT 1 ANBRINGEN VON QUERTRÄGER 4 Nehmen Sie den Hauptrahmen und richten Sie das hervorstehende Schraubloch (mit der Nr. 4 an einem Ende gekennzeichnet) auf das Schraubloch am Querträger 4 aus. Verschrauben Sie die Teile mit einer OD05-Schraube. EXPERTEN-TIPP Hinweis: Achten Sie beim Anbau der Querträger am Chassis darauf, dass die...
- Seite 4 Bauphase 16: Linker seitlicher Chassis-Hauptrahmen, unterer Teil Bauphase 16 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...
- Seite 5 Bauphase 17: Rechter seitlicher Chassis-Hauptrahmen, unterer Teil In Bauphase 17 fahren Sie mit dem Anbau der Querträger am seitlichen Hauptrahmen fort. BAUPHASE 17: TEILELISTE Bezeichnung Menge Rechter seitlicher Chassis-Hauptrahmen, unterer Teil („R“) Querträger 1, unterer Teil Querträger 2, unterer Teil OD05-Schrauben Querträger 2, unterer Teil Querträger 1, unterer Teil Schrauben Rechter seitlicher Chassis-Hauptrahmen, unterer Teil („R“) AGORAMODELS...
- Seite 6 Bauphase 17: Rechter seitlicher Chassis-Hauptrahmen, unterer Teil SCHRITT 1 ANBRINGEN VON QUERTRÄGER 2 Nehmen Sie erneut den linken („L“) seitlichen Chassis-Hauptrahmen aus Bauphase 16 und richten Sie das mit der Nummer 2 gekennzeichnete hervorstehende Schraubloch auf Querträger 2 aus. DIESES TEIL MUSS IN DER GEZEIGTEN AUSRICHTUNG BEFESTIGT WERDEN; DIE MITTLEREN SCHRAUBLÖCHER MÜSSEN LEICHT VERSETZT zur Vorderseite des Chassis sein, wie im kleinen Bild gezeigt.
- Seite 7 Bauphase 17: Rechter seitlicher Chassis-Hauptrahmen, unterer Teil SCHRITT 3 ANBRINGEN DES RECHTEN SEITLICHEN HAUPTRAHMENS AN DEN QUERTRÄGERN Nehmen Sie nun den rechten seitlichen Chassis-Hauptrahmen und richten Sie die vier hervorstehenden Schraublöcher auf die freien Enden von jedem der vier Querträger aus. Verschrauben Sie die Teile mit 4 OD05-Schrauben. EXPERTEN-TIPP Wenn Querträger 2 nicht gut passt, prüfen Sie, ob Sie den Querträger richtig...
-
Seite 8: Bauphase 18: Vorderradaufhängung
Bauphase 18: Vorderradaufhängung In Bauphase 18 bauen Sie die Vorderradaufhängung am Chassis- Hauptrahmen an. BAUPHASE 18: TEILELISTE Bezeichnung Menge Vorderradaufhängung Querträger 4, oberer Teil Linke Hupe Rechte Hupe OD05-Schrauben Vorderradaufhängung Querträger 4, oberer Teil Schrauben Linke Hupe Rechte Hupe AGORAMODELS SHELBY COBRA 427 S/C... - Seite 9 Bauphase 18: Vorderradaufhängung SCHRITT 1 ANBRINGEN DES OBEREN TEILS VON QUERTRÄGER 4 Nehmen Sie Querträger 4 (oberer Teil) und prüfen Sie, ob die Nummer 4 aufrecht steht (und der Nummer auf dem Chassis entspricht). Legen Sie den oberen Teil des Querträgers 4 auf den unteren Teil des Querträgers 4. Verschrauben Sie die Teile mit 2 OD05-Schrauben.
- Seite 10 Bauphase 18: Vorderradaufhängung Bauphase 18 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...
- Seite 11 Bauphase 19: Linker seitlicher Chassis-Hauptrahmen, oberer Teil In Bauphase 19 bauen Sie weiter am Chassis-Hauptrahmen. BAUPHASE 19: TEILELISTE Bezeichnung Menge Linker seitlicher Chassis-Hauptrahmen, oberer Teil OD05-Schrauben Linker seitlicher Chassis-Hauptrahmen, oberer Teil Schrauben AGORAMODELS SHELBY COBRA 427 S/C...
- Seite 12 Bauphase 19: Linker seitlicher Chassis-Hauptrahmen, oberer Teil SCHRITT 1 ANBRINGEN DER VORDERRADAUFHÄNGUNG AM OBEREN TEIL DES LINKEN SEITLICHEN CHASSIS-HAUPTRAHMENS Nehmen Sie den oberen Teil des seitlichen Chassis-Hauptrahmens und legen Sie ihn so vor sich auf die Arbeitsplatte, dass die abgerundete Seite nach oben zeigt. Montieren Sie die linke Seite der Vorderradaufhängung aus Bauphase 18 in den vertieften Schraublöchern.
- Seite 13 Bauphase 20: Rechter seitlicher Chassis-Hauptrahmen, oberer Teil In Bauphase 20 bauen Sie weiter am Chassis-Hauptrahmen. BAUPHASE 20: TEILELISTE Bezeichnung Menge Rechter seitlicher Chassis-Hauptrahmen, oberer Teil Querträger 3, oberer Teil Querträger 2, oberer Teil OD05-Schrauben Rechter seitlicher Chassis-Hauptrahmen, oberer Teil Schrauben Querträger 3, oberer Teil Querträger 2, oberer Teil AGORAMODELS SHELBY COBRA 427 S/C...
- Seite 14 Bauphase 20: Rechter seitlicher Chassis-Hauptrahmen, oberer Teil SCHRITT 1 ANBRINGEN DER VORDERRADAUFHÄNGUNG AM RECHTEN SEITLICHEN CHASSIS- HAUPTRAHMEN Montieren Sie die rechte Seite der Vorderradaufhängung wie gezeigt am rechten seitlichen Chassis-Hauptrahmen. Verschrauben Sie die Teile mit 2 OD05-Schrauben. SCHRITT 2 ZUSAMMENBAU DES OBEREN UND UNTEREN TEILS DES HAUPTRAHMENS Legen Sie die Baugruppe aus Schritt 1 auf die Chassis-Baugruppe aus Bauphase 17.
- Seite 15 Bauphase 20: Rechter seitlicher Chassis-Hauptrahmen, oberer Teil SCHRITT 3 ANBRINGEN DES OBEREN TEILS VON QUERTRÄGER 3 Richten Sie den oberen Teil von Querträger 3 auf dem unteren Teil von Querträger 3 aus (prüfen Sie die Ausrichtung der auf der Unterseite gekennzeichneten Zahl). Verschrauben Sie die Teile mit 2 OD05-Schrauben.
- Seite 16 Bauphase 20: Rechter seitlicher Chassis-Hauptrahmen, oberer Teil Bauphase 20 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...
-
Seite 17: Bauphase 21: Heckchassis-Teil Und Querlenker-Träger
Bauphase 21: Heckchassis-Teil und Querlenker-Träger In Bauphase 21 bauen Sie das Heckchassis-Teil und den Querlenker-Träger am Chassis- Hauptrahmen an. BAUPHASE 21: TEILELISTE Bezeichnung Menge Querlenker-Träger für Hinterradaufhängung Heckchassis-Teil OD05-Schrauben Heckchassis-Teil Querlenker-Träger für Hinterradaufhängung Schrauben AGORAMODELS SHELBY COBRA 427 S/C... - Seite 18 Bauphase 21: Heckchassis-Teil und Querlenker-Träger SCHRITT 1 ANBRINGEN DES HECKCHASSIS-TEIL AN DER CHASSIS-BAUGRUPPE Legen Sie das Heckchassis-Teil wie gezeigt auf die Baugruppe. Verschrauben Sie die Teile mit 4 OD05-Schrauben. SCHRITT 2 ANBRINGEN DES QUERLENKER-TRÄGERS Drehen Sie die Chassis-Baugruppe um. Legen Sie den Querlenker-Träger an das Ende der Baugruppe.
- Seite 19 Bauphase 21: Heckchassis-Teil und Querlenker-Träger Bauphase 21 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...
- Seite 20 Bauphase 22: Rechte vordere Innen- und Außenfelge In Bauphase 22 beginnen Sie mit dem Bau der rechten Vorderrads. BAUPHASE 22: TEILELISTE Bezeichnung Menge Vordere rechte Innenfelge Vordere rechte Außenfelge OP03-Schrauben Vordere rechte Außenfelge Vordere rechte Innenfelge Schrauben AGORAMODELS SHELBY COBRA 427 S/C...
-
Seite 21: Bauphase 22: Rechte Vordere Innen- Und Außenfelge
Bauphase 22: Rechte vordere Innen- und Außenfelge SCHRITT 1 ANBRINGEN DER INNENFELGE AN DER AUSSENFELGE Halten Sie die Innenfelge so, dass die hervorstehenden Schraublöcher oben sind. Legen Sie die Innenfelge in die Außenfelge. Richten Sie hierbei die Schraublöcher richtig aus. Die Teile müssen bündig sein. -
Seite 22: Bauphase 23: Reifen Und Außenfelge
Bauphase 23: Reifen und Außenfelge In Bauphase 23 bauen Sie weiter am rechten Vorderrad. BAUPHASE 23: TEILELISTE Bezeichnung Menge Vorderer rechter Reifen Vordere rechte Außenfelge OP03-Schrauben Vordere rechte Außenfelge Vorderer rechter Reifen Schrauben AGORAMODELS SHELBY COBRA 427 S/C... - Seite 23 Bauphase 23: Reifen und Außenfelge SCHRITT 1 ANBRINGEN DER AUSSENFELGE AN DER INNENFELGE Bringen Sie die Außenfelge an der Felgen- Baugruppe aus Bauphase 22 an. Befestigen Sie sie mit 4 OP03-Schrauben. SCHRITT 2 ANBRINGEN DES REIFENS AN DER FELGE Legen Sie den Reifen fünf Minuten lang in ein heißes Wasserbad.
- Seite 24 Bauphase 23: Reifen und Außenfelge SCHRITT 2 FORTS. AGORAMODELS SHELBY COBRA 427 S/C...
- Seite 25 Bauphase 23: Reifen und Außenfelge Bauphase 23 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...
