Agora Models 1965 SHELBY COBRA 427 SEMI-COMPETITION Bauanleitungen

Paket 02
Vorschau ausblenden Andere Handbücher für 1965 SHELBY COBRA 427 SEMI-COMPETITION:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
In den 1960ern dominierten Carroll Shelbys Cobras Rennstrecken auf der ganzen Welt. Sie gewannen
zuerst Rennen von Küste zu Küste quer durch die USA und dann 1965 die Internationale Meisterschaft
für GT-Hersteller, womit das ultimative Ziel erreicht wurde, Ferrari zu schlagen. Die Straßenwagen
(Semi-Competition) sind nur so weit umgebaute Rennwagen, dass sie eine Straßenzulassung erhielten.
Es wurden nur 29 Modelle gebaut, wodurch sie zu den begehrtesten amerikanischen Sportwagen für

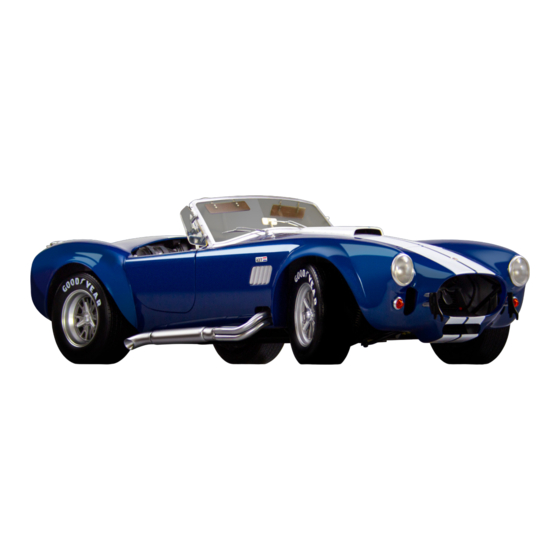

Ihr Modell im Maßstab 1:8 repliziert die originale 1965 Cobra Semi-Competition bis ins kleinste Detail. Vom
Detail auf den Cockpit-Anzeigen bis zum Schriftzug an den Rädern ist jedes Teil präzise nachgebildet.
In Ihrem zweiten Modell-Paket bauen Sie weiter am Motor der Cobra 427:
BAUPHASE 07: ZUSAMMENBAU DES GENERATORS
BAUPHASE 08: WASSERPUMPENSCHEIBE,
KURBELWELLENSCHEIBE UND
ZAHNRIEMENABDECKUNG
BAUPHASE 09: LINKE ZYLINDERKOPFHAUBE UND
AUSPUFFKRÜMMERROHRE
BAUPHASE 10: RECHTE ZYLINDERKOPFHAUBE UND
AUSPUFFKRÜMMERROHRE
BAUPHASE 11: KIPPHEBELABDECKUNGEN, KAPPEN
UND ZÜNDKABELHALTER
AGORAMODELS
Paket 02 | Bauanleitungen
Sammler gehören.
BAUPHASE 12: VERTEILER, KRAFTSTOFFFILTER,
ZÜNDSPULE UND ZYLINDERKOPFABDECKKAPPE
BAUPHASE 13: MOTORBLÖCKE UND HALTERUNG
FÜR DEN KÜHLFLÜSSIGKEITSTANK
BAUPHASE 14: SCHWUNGRADABDECKUNG,
GETRIEBE, INSPEKTIONSKLAPPE,
GETRIEBESTANGEN
BAUPHASE 15: ÖLWANNE, SCHUTZPLATTE,
ZÜNDKERZEN, ZÜNDKABEL UND KERZENSTECKER
1
SHELBY COBRA 427 S/C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Agora Models 1965 SHELBY COBRA 427 SEMI-COMPETITION

Inhaltszusammenfassung für Agora Models 1965 SHELBY COBRA 427 SEMI-COMPETITION

  • Seite 1 Paket 02 | Bauanleitungen In den 1960ern dominierten Carroll Shelbys Cobras Rennstrecken auf der ganzen Welt. Sie gewannen zuerst Rennen von Küste zu Küste quer durch die USA und dann 1965 die Internationale Meisterschaft für GT-Hersteller, womit das ultimative Ziel erreicht wurde, Ferrari zu schlagen. Die Straßenwagen (Semi-Competition) sind nur so weit umgebaute Rennwagen, dass sie eine Straßenzulassung erhielten.

  • Seite 2: Bauphase 07: Zusammenbau Des Generators

    Bauphase 07: Zusammenbau des Generators In Bauphase 07 bauen Sie den Generator an der Ölfilter- Baugruppe aus Bauphase 05 an. BAUPHASE 07: TEILELISTE Bezeichnung Menge Generatorgehäuse Generatorboden Riemenscheibe Montageplatte Montagearm OP03-Schrauben 2 [inkl. 1 Ersatzschraube] OP06-Schrauben 5 [inkl. 1 Ersatzschraube] Generatorboden Montageplatte Montagearm Schrauben Riemenscheibe Generatorgehäuse AGORAMODELS...
  • Seite 3 Bauphase 07: Zusammenbau des Generators SCHRITT 1 ZUSAMMEMBAU DES GENERATORS UND ANBRINGEN AN DER ÖLFILTER-BAUGRUPPE Richten Sie die beiden Stifte am Generatorgehäuse auf die winzigen Löcher am Generatorboden aus. Stecken Sie die Teile zusammen. Schieben Sie die Riemenscheibe durch das Loch im Generatorgehäuse. Achten Sie hierbei darauf, dass die Führung auf der der Riemenscheibe auf die entsprechende Nut ausgerichtet ist.
  • Seite 4 Bauphase 07: Zusammenbau des Generators SCHRITT 2 Richten Sie die winzigen Löcher am Montagearm und am Generator wie gezeigt aus (schauen Sie sich das Foto genau an, damit Sie die Teile richtig herum anbauen). Verschrauben Sie die Teile mit einer OP06-Schraube. Richten Sie die Löcher an der Montageplatte und am Generator in ähnlicher Weise aus.
  • Seite 5 Bauphase 07: Zusammenbau des Generators Bauphase 07 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...

  • Seite 6: Bauphase 08: Wasserpumpenscheibe, Kurbelwellenscheibe Und Zahnriemenabdeckung

    Bauphase 08: Wasserpumpenscheibe, Kurbelwellenscheibe und Zahnriemenabdeckung In Bauphase 08 bauen Sie weiter am Motor. BAUPHASE 08: TEILELISTE Bezeichnung Menge Zahnriemenabdeckung Zahnriemen Wasserpumpenscheibe 1 Wasserpumpenscheibe 2 Kurbelwellenscheibe 1 Kurbelwellenscheibe 2 OP05-Schrauben 2 [inkl. 1 Ersatzschraube] OP03-Schrauben 4 [inkl. 1 Ersatzschraube] OP07-Schrauben 2 [inkl. 1 Ersatzschraube] Schrauben Kurbelwellenscheibe 1 Wasserpumpenscheibe 1 Wasserpumpenscheibe 2 Zahnriemen Kurbelwellenscheibe 2...
  • Seite 7 Bauphase 08: Wasserpumpenscheibe, Kurbelwellenscheibe und Zahnriemenabdeckung SCHRITT 1 ZUSAMMENBAU DER WASSERPUMPENSCHEIBE UND DER KURBELWELLENSCHEIBE Halten Sie die Wasserpumpenscheibe 1 so, dass die beiden Zapfen nach oben zeigen. Halten Sie die Wasserpumpenscheibe 2 in Ihrer anderen Hand so, dass der mittlere Zapfen nach außen zeigt. Stecken Sie die beiden inneren Zapfen so in die Löcher, dass die beiden Teile fest zusammengesteckt sind.
  • Seite 8 Bauphase 08: Wasserpumpenscheibe, Kurbelwellenscheibe und Zahnriemenabdeckung SCHRITT 2 ANBRINGEN DER SCHEIBEN UND DER ZAHNRIEMENABDECKUNG Richten Sie den Zapfen auf der Wasserpumpenscheibe auf das Loch auf der Baugruppe aus Bauphase 07 aus. Verschrauben Sie die Teile von unten mit einer OP03-Schraube. Richten Sie die Löcher auf der Zahnriemenabdeckung auf die Baugruppe aus und befestigen Sie sie mit einer OP03-Schraube.
  • Seite 9 Bauphase 08: Wasserpumpenscheibe, Kurbelwellenscheibe und Zahnriemenabdeckung Bauphase 08 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...

  • Seite 10: Bauphase 09: Linke Zylinderkopfhaube Und Auspuffkrümmerrohre

    Bauphase 09: Linke Zylinderkopfhaube und Auspuffkrümmerrohre In Bauphase 09 bauen Sie weiter am Motor. BAUPHASE 09: TEILELISTE Bezeichnung Menge Linke Zylinderkopfhaube Auspuffkrümmerrohr 1 Auspuffkrümmerrohr 2 Auspuffkrümmerrohr 3 Auspuffkrümmerrohr 4 Linke Zylinderkopfhaube Auspuffkrümmerrohr 4 Auspuffkrümmerrohr 2 Auspuffkrümmerrohr 3 Auspuffkrümmerrohr 1 AGORAMODELS SHELBY COBRA 427 S/C...
  • Seite 11 Bauphase 09: Linke Zylinderkopfhaube und Auspuffkrümmerrohre SCHRITT 1 ZUSAMMENBAU DER LINKEN ZYLINDERKOPFHAUBE Beachten Sie, dass sich entlang der Länge der linken Zylinderkopfhaube nummerierte Löcher befinden: 1, 4, 3, 2. Die Auspuffkrümmerrohre sind ebenfalls an jedem Ende nummeriert. Schieben Sie jedes nummerierte Rohr in sein entsprechendes Loch, und zwar in der folgenden Reihenfolge: Beginnen Sie mit 3, machen Sie dann mit 4 und dann mit 1 weiter und schließen Sie den Zusammenbau mit 2 ab.

  • Seite 12: Bauphase 10: Rechte Zylinderkopfhaube Und Auspuffkrümmerrohre

    Bauphase 10: Rechte Zylinderkopfhaube und Auspuffkrümmerrohre In Bauphase 10 bauen Sie weiter am Motor. BAUPHASE 10: TEILELISTE Bezeichnung Menge Rechte Zylinderkopfhaube Auspuffkrümmerrohr 5 Auspuffkrümmerrohr 6 Auspuffkrümmerrohr 7 Auspuffkrümmerrohr 8 Auspuffkrümmerrohr 5 Auspuffkrümmerrohr 7 Auspuffkrümmerrohr 8 Auspuffkrümmerrohr 6 Rechte Zylinderkopfhaube AGORAMODELS SHELBY COBRA 427 S/C...
  • Seite 13 Bauphase 10: Rechte Zylinderkopfhaube und Auspuffkrümmerrohre SCHRITT 1 ZUSAMMENBAU DER RECHTEN ZYLINDERKOPFHAUBE Beachten Sie, dass sich entlang der Länge der rechten Zylinderkopfhaube nummerierte Löcher befinden: 6, 7, 8, 5. Die Auspuffkrümmerrohre sind ebenfalls an jedem Ende nummeriert. Schieben Sie jedes nummerierte Rohr in sein entsprechendes Loch, und zwar in der folgenden Reihenfolge: Beginnen Sie mit 8, machen Sie dann mit 7 und dann mit 6 weiter und schließen Sie den Zusammenbau mit 5 ab.

  • Seite 14: Bauphase 11: Kipphebelabdeckungen, Kappen Und Zündkabelhalter

    Bauphase 11: Kipphebelabdeckungen, Kappen und Zündkabelhalter In Bauphase 11 nimmt der Motor weiter Form an. BAUPHASE 11: TEILELISTE Bezeichnung Menge Linke Kipphebelabdeckung Linke Kipphebelabdeckkappe Linker Zündkabelhalter Rechte Kipphebelabdeckung Rechte Kipphebelabdeckkappe Rechter Zündkabelhalter OP05-Schrauben 2 [inkl. 1 Ersatzschraube] OP03-Schrauben 5 [inkl. 1 Ersatzschraube] Rechte Kipphebelabdeckung Schrauben Linke Kipphebelabdeckung Linker Zündkabelhalter...
  • Seite 15 Bauphase 11: Kipphebelabdeckungen, Kappen und Zündkabelhalter SCHRITT 1 ANBRINGEN DER KIPPHEBELABDECKKAPPEN Nehmen Sie die rechte Kipphebelabdeckkappe und richten Sie sie auf das Loch auf der rechten Kipphebelabdeckung aus. Drücken Sie sie hinein. Prüfen Sie, ob die Löcher richtig aufeinander ausgerichtet sind, damit die Schraube hineinpasst. Wenn nicht, drehen Sie die Kappe um 180 Grad und versuchen Sie es erneut.
  • Seite 16 Bauphase 11: Kipphebelabdeckungen, Kappen und Zündkabelhalter SCHRITT 2 ANBRINGEN DER KIPPHEBELABDECKUNGEN AN DEN AUSPUFFKRÜMMERN Richten Sie die linke Zylinderkopfhaube aus Bauphase 10 auf die linke Kipphebelabdeckung aus. Beachten Sie, dass die rechte Zylinderkopfhaube flache Enden hat. An der linken Zylinderkopfhaube befindet sich an einem Ende ein Stift.
  • Seite 17 Bauphase 11: Kipphebelabdeckungen, Kappen und Zündkabelhalter SCHRITT 3 ANBRINGEN DER ZÜNDKABELHALTER Drücken Sie die Zündkabelhalter wie gezeigt in die linke und die rechte Kipphebelabdeckung. Der Zündkabelclip hat eine gerade und eine schräge Seite. Die gerade Seite muss zum Shelby-Emblem zeigen. EXPERTEN-TIPP Wenn sich der Zündkabelclip schwer einsetzen lässt, kratzen Sie den Schlitz in der Kipphebelabdeckung mit einem spitzen Bastelmesser aus.
  • Seite 18 Bauphase 11: Kipphebelabdeckungen, Kappen und Zündkabelhalter Bauphase 11 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...

  • Seite 19: Bauphase 12: Verteiler, Kraftstofffilter, Zündspule Und Zylinderkopfabdeckkappe

    Bauphase 12: Verteiler, Kraftstofffilter, Zündspule und Zylinderkopfabdeckkappe In Bauphase 12 nimmt der Motor weiter Form an. BAUPHASE 12: TEILELISTE Bezeichnung Menge Zündverteiler Zündspule Zylinderkopfabdeckkappe Kraftstofffilter OP03-Schrauben 3 [inkl. 1 Ersatzschraube] Zündverteiler Kraftstofffilter Schrauben Zündspule Zylinderkopfabdeckkappe AGORAMODELS SHELBY COBRA 427 S/C...
  • Seite 20 Bauphase 12: Verteiler, Kraftstofffilter, Zündspule und Zylinderkopfabdeckkappe SCHRITT 1 ANSETZEN VON KOMPONENTEN AN DER MOTORBLOCK-BAUGRUPPE Nehmen Sie die Motorblock-Baugruppe aus Bauphase 04 und legen Sie den Verteiler wie gezeigt in einer Ecke auf. Befestigen Sie ihn mit einer OP03- Schraube. Stecken Sie den Kraftstofffilter wie gezeigt in der gegenüberliegenden Ecke ein.
  • Seite 21 Bauphase 12: Verteiler, Kraftstofffilter, Zündspule und Zylinderkopfabdeckkappe SCHRITT 2 ANSETZEN VON KOMPONENTEN AN DER LINKEN ZYLINDERKOPF-BAUGRUPPE Nehmen Sie die linke Zylinderkopf-Baugruppe aus Bauphase 09. Stecken Sie die Zylinderkopfabdeckkappe wie gezeigt fest am Ende ein. Nehmen Sie die Zündspule und stecken Sie sie unter der Zylinderkopfabdeckkappe auf.
  • Seite 22 Bauphase 12: Verteiler, Kraftstofffilter, Zündspule und Zylinderkopfabdeckkappe Bauphase 12 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...
  • Seite 23 Bauphase 13: Motorblöcke und Halterung für den Kühlflüssigkeitstank In Bauphase 13 nimmt der Motor weiter Form an. BAUPHASE 13: TEILELISTE Bezeichnung Menge Linker Motorblock Rechter Motorblock Halterung für den Kühlflüssigkeitstank OD03-Schrauben 3 [inkl. 1 Ersatzschraube] Rechter Motorblock Schrauben Halterung für den Kühlflüssigkeitstank Linker Motorblock AGORAMODELS SHELBY COBRA 427 S/C...
  • Seite 24 Bauphase 13: Motorblöcke und Halterung für den Kühlflüssigkeitstank SCHRITT 1 ANBRINGEN DER ZYLINDERKÖPFE AN DEN MOTORBLÖCKEN Der linke und der rechte Motorblock sind auf der Unterseite mit einem „L“ bzw. „R“ gekennzeichnet. Richten Sie den rechten Motorblock auf die rechte Zylinderkopf-Baugruppe aus Bauphase 10 aus. Die drei Zapfen passen genau in die drei Löcher.
  • Seite 25 Bauphase 13: Motorblöcke und Halterung für den Kühlflüssigkeitstank Bauphase 13 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...

  • Seite 26: Bauphase 14: Schwungradabdeckung, Getriebe, Inspektionsklappe, Getriebestangen

    Bauphase 14: Schwungradabdeckung, Getriebe, Inspektionsklappe, Getriebestangen In Bauphase 14 bauen Sie Getriebekomponenten am Motor an. BAUPHASE 14: TEILELISTE Bezeichnung Menge Linke Schwungradabdeckung Rechte Schwungradabdeckung Linkes Getriebeteil Rechtes Getriebeteil Getriebeinspektionsklappe Getriebestange 1 Getriebestange 2 Getriebestange 3 Halterung für Getriebestange 3 OD03-Schrauben 7 [inkl. 1 Ersatzschraube] OP07-Schrauben 3 [inkl. 1 Ersatzschraube] Rechte Schwungradabdeckung Rechtes Getriebeteil Schrauben...
  • Seite 27 Bauphase 14: Schwungradabdeckung, Getriebe, Inspektionsklappe, Getriebestangen SCHRITT 1 BAU DER GETRIEBEINSPEKTIONSKLAPPE UND DER SCHWUNDRADABDECKUNGEN Nehmen Sie die Inspektionsklappe und drehen Sie 2 OP07-Schrauben in die beiden Schraublöcher. Die linke und die rechte Schwungradabdeckung sind auf der Innenseite mit einem „L“ bzw. „R“ gekennzeichnet. Nehmen Sie dann die rechte Schwungradabdeckung und richten Sie den Zapfen und das Schraubloch auf die rechte Motorblock-Baugruppe aus der vorherigen...
  • Seite 28 Bauphase 14: Schwungradabdeckung, Getriebe, Inspektionsklappe, Getriebestangen SCHRITT 2 ANBRINGEN DES GETRIEBES Setzen Sie das rechte Getriebe (mit einem „R“ gekennzeichnet) auf die Schwungrad-Teile. Verschrauben Sie die Teile mit einer OD03- Schraube. SCHRITT 3 EINSCHIEBEN DER INSPEKTIONSKLAPPE UND ANBRINGEN AM LINKEN GETRIEBE Richten Sie die Schrauben auf der Inspektionsklappe auf die Einkerbungen am rechten Getriebe aus.
  • Seite 29 Bauphase 14: Schwungradabdeckung, Getriebe, Inspektionsklappe, Getriebestangen SCHRITT 4 ANBRINGEN DER GETRIEBESTANGEN Die Getriebestangen sind mit 1, 2 und 3 gekennzeichnet. Nummer 1 ist die längste Stange, und Nummer 2 und 3 unterscheiden sich durch die Form der Krümmung. Schauen Sie sich die Fotos mit den Teilen bitte genau an.
  • Seite 30 Bauphase 14: Schwungradabdeckung, Getriebe, Inspektionsklappe, Getriebestangen Bauphase 14 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...

  • Seite 31: Bauphase 15: Ölwanne, Schutzplatte, Zündkerzen, Zündkabel Und Kerzenstecker

    Bauphase 15: Ölwanne, Schutzplatte, Zündkerzen, Zündkabel und Kerzenstecker In Bauphase 15 bauen Sie die Motorkomponenten zusammen und installieren die Zündkabel in der richtigen Zündreihenfolge! BAUPHASE 15: TEILELISTE Bezeichnung Menge Ölwanne Schutzplatte Kerzenstecker Zündkerzen-Satz 1 [inkl. 1 Ersatzzündkerze] Zündkabel OP07-Schrauben 3 [inkl. 1 Ersatzschraube] OD04-Schrauben 3 [inkl.
  • Seite 32 Bauphase 15: Ölwanne, Schutzplatte, Zündkerzen, Zündkabel und Kerzenstecker SCHRITT 1 ZUSAMMENSETZEN DER SCHUTZPLATTE AN DER ÖLWANNE Nehmen Sie die Ölwanne und die Schutzplatte und richten Sie den Stift und die Löcher wie gezeigt aufeinander aus. Verschrauben Sie die Teile von unten mit zwei OP03-Schrauben. Schrauben Sie zwei OP07-Schrauben in die zwei übrigen erhöhten Schraublöcher auf der Schutzplatte.
  • Seite 33 Bauphase 15: Ölwanne, Schutzplatte, Zündkerzen, Zündkabel und Kerzenstecker SCHRITT 2 ANBRINGEN VON ZWEI OD04-SCHRAUBEN AM MOTROBLOCK Nehmen Sie die Motorblock-Baugruppe aus Bauphase 12 und drehen Sie zwei OD04-Schrauben ein. Drehen Sie sie nur so weit ein, wie sie hineingehen. Diese Schrauben halten keine Teile zusammen, sondern dienen als Anker im nächsten Schritt.
  • Seite 34 Bauphase 15: Ölwanne, Schutzplatte, Zündkerzen, Zündkabel und Kerzenstecker SCHRITT 4 ANBRINGEN DER SCHUTZPLATTE Nehmen Sie die Baugruppe mit der Ölwanne und der Schutzplatte und schieben Sie die hervorstehenden Schraubenköpfe in die Schlitze am Motorblock. Lösen Sie die beiden Schrauben bei Bedarf etwas, damit sich die Ölwannen-Baugruppe leicht in die Schlitze schieben lässt.
  • Seite 35 Bauphase 15: Ölwanne, Schutzplatte, Zündkerzen, Zündkabel und Kerzenstecker SCHRITT 6 ANBRINGEN DES LINKEN MOTORBLOCKS Nehmen Sie die den linken Motorblock und die Zylinderkopf-Baugruppe und schieben Sie sie über die Schraubenköpfe, um alles in seiner Position zu halten. Befestigen Sie sie mit zwei OD03-Schrauben. Eventuell ist es leichter, die seitlichen Teile etwas zusammenzudrücken, um die ganze Baugruppe besser auszurichten und so die letzten Schrauben leichter eindrehen zu können.
  • Seite 36 Bauphase 15: Ölwanne, Schutzplatte, Zündkerzen, Zündkabel und Kerzenstecker SCHRITT 8 ANBRINGEN DES ZÜNDKABELS UND DER STECKER Trennen Sie die Zündstecker vom Streifen ab, indem Sie sie abdrehen oder ein Messer verwenden. Nehmen Sie dann ein Lineal und messen und schneiden Sie neun Längen Zündkabel wie folgt zu: Position 4: 1 x 8 cm Position 8: 1 x 6,5 cm Position 3: 1 x 8 cm...
  • Seite 37 Bauphase 15: Ölwanne, Schutzplatte, Zündkerzen, Zündkabel und Kerzenstecker SCHRITT 8 DIE FOLGENDEN BILDER ZEIGEN DEN ANSCHLUSS DER ZÜNDKABEL IN DER RICHTIGEN REIHENFOLGE VON 1 BIS 8. LEGENDE AGORAMODELS SHELBY COBRA 427 S/C...
  • Seite 38 Bauphase 15: Ölwanne, Schutzplatte, Zündkerzen, Zündkabel und Kerzenstecker SCHRITT 8 FORTS. LEGENDE SCHRITT 9 ANSCHLUSS DES ZÜNDKABELS AN DER ZÜNDSPULE Bringen Sie zum Schluss das 2,5 cm lange Kabel wie in Abb. 1 gezeigt an. AGORAMODELS SHELBY COBRA 427 S/C...
  • Seite 39 Bauphase 15: Ölwanne, Schutzplatte, Zündkerzen, Zündkabel und Kerzenstecker Bauphase 15 erledigt! AGORAMODELS SHELBY COBRA 427 S/C...
