Agora Models FDNY TOWER LADDER 9 Bauanleitungen

Löschfahrzeug paket 02
Vorschau ausblenden Andere Handbücher für FDNY TOWER LADDER 9:

Werbung

Quicklinks

Diese Anleitung herunterladen
BAUPHASE 09: RECHTES VORDERRAD UND LEITER-
TYPENSCHILD
BAUPHASE 10: KOMPONENTEN FÜR DAS
KABINENDACH UND DIE VORDERRÄDER
BAUPHASE 11: LINKE LED-NOTLEUCHTE UND
KOMPONENTEN FÜR DAS CHASSIS
BAUPHASE 12B: HAUPTCHASSIS, TRITTSTUFEN UND
RADLÄUFE
BAUPHASE 12: KOMPONENTEN FÜR DIE VORDERE
STOSSSTANGE UND VORDERER RECHTER
STABILISATOR

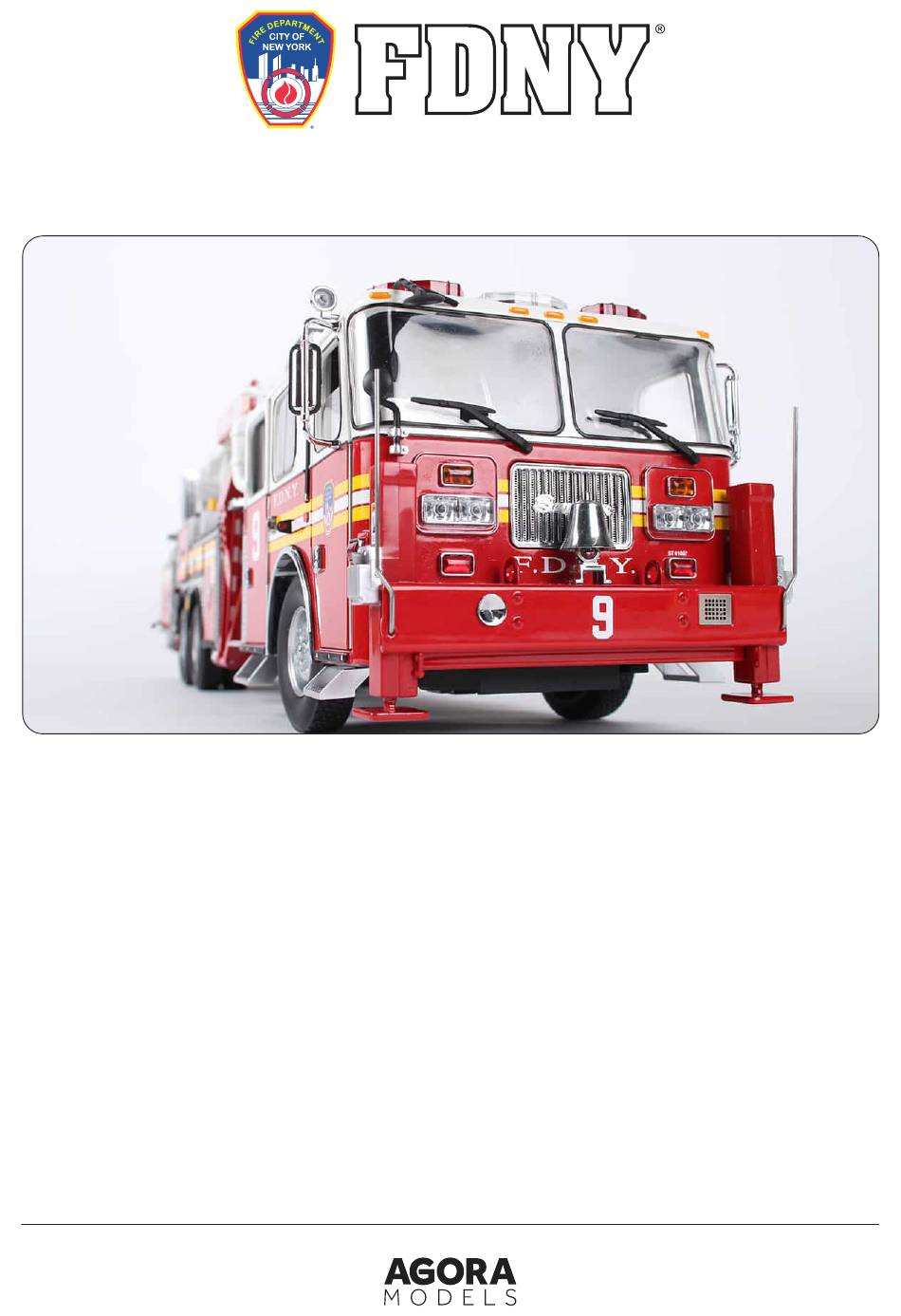

LÖSCHFAHRZEUG
TOWER LADDER 9
Paket 02
BAUANLEITUNGEN
BAUPHASE 13: KOMPONENTEN FÜR DIE
MITTELKONSOLE DER KABINE
BAUPHASE 14: HINTERE RECHTE KABINENTÜR UND
KAPITÄNSSITZ
BAUPHASE 15: KABINENBODEN UND FAHRERSITZ
BAUPHASE 16: KOMPONENTEN FÜR DEN
BORDCOMPUTER, AUSSENSPIEGEL,
KABINENHIMMEL UND LINSEN

Werbung

loading

Verwandte Anleitungen für Agora Models FDNY TOWER LADDER 9

Inhaltszusammenfassung für Agora Models FDNY TOWER LADDER 9

  • Seite 1 LÖSCHFAHRZEUG TOWER LADDER 9 Paket 02 BAUANLEITUNGEN BAUPHASE 09: RECHTES VORDERRAD UND LEITER- BAUPHASE 13: KOMPONENTEN FÜR DIE TYPENSCHILD MITTELKONSOLE DER KABINE BAUPHASE 10: KOMPONENTEN FÜR DAS BAUPHASE 14: HINTERE RECHTE KABINENTÜR UND KABINENDACH UND DIE VORDERRÄDER KAPITÄNSSITZ BAUPHASE 11: LINKE LED-NOTLEUCHTE UND BAUPHASE 15: KABINENBODEN UND FAHRERSITZ KOMPONENTEN FÜR DAS CHASSIS BAUPHASE 16: KOMPONENTEN FÜR DEN BAUPHASE 12B: HAUPTCHASSIS, TRITTSTUFEN UND...
  • Seite 2 Experten-Tipp Heben Sie bitte ALLE unbenutzten Schrauben auf. Sie werden in einer späteren Bauphase benötigt. Vergewissern Sie sich, dass Sie die Schrauben nicht verwechseln. Sie sehen zwar ähnlich aus, aber die Gewinde weichen leicht voneinander ab. Die Verwendung falscher Schrauben kann zu Schäden an den Teilen führen.

  • Seite 3: Bauphase 09: Rechtes Vorderrad Und Leiter-Typenschild

    Bauphase 09: Rechtes Vorderrad und Leiter- Typenschild In dieser ersten Bauphase von Paket 2 bauen Sie das rechte Vorderrad zusammen. BAUPHASE 09: TEILELISTE Bezeichnung Leiter-Typenschild Vorderer Reifen Radfelge Leiter-Typenschild Radfelge Vorderer Reifen Das Leiter-Typenschild wird in einer späteren Bauphase verwendet. Bewahren Sie es bis dahin an einem sicheren Ort auf.
  • Seite 4 Bauphase 09: Rechtes Vorderrad und Leiter- Typenschild SCHRITT 1 Der Reifen wird auf die gleiche Weise wie die Reifen in Bauphase 01 Nehmen Sie den Reifen vorsichtig mit einer Pinzette aus dem über die Radfelge gestülpt. Wenn es schwierig ist, das innere Rad in Wasserbad heraus und schütteln Sie überschüssiges Wasser den Reifen zu drücken, können Sie den Reifen zunächst zwei Minuten ab.
  • Seite 5 Bauphase 09: Rechtes Vorderrad und Leiter- Typenschild BAUPHASE ERLEDIGT AGORAMODELS LÖSCHFAHRZEUG DER NEW YORKER FEUERWEHR (FDNY)

  • Seite 6: Bauphase 10: Komponenten Für Das Kabinendach Und Die Vorderräder

    Bauphase 10: Komponenten für das Kabinendach und die Vorderräder Sie fügen jetzt weitere Komponenten am Kabinendach an, bevor Sie die Vorderradachse und die Radnaben zusammenbauen und das rechte Vorderrad anbringen. BAUPHASE 10: TEILELISTE Bezeichnung Vorderachse Spurstange Kondensator Kondensatorgrill Rahmen für den Kondensatorgrill Rechte Radnabe Linke Radnabe 2 Schraubenfedern...
  • Seite 7 Bauphase 10: Komponenten für das Kabinendach und die Vorderräder SCHRITT 1 ZUSAMMENBAU DES KONDENSATORS Legen Sie den Kondensatorgrill vorsichtig auf den Vorsprung. Nehmen Sie den Rahmen für den Kondensatorgrill und geben Sie ein bisschen Sekundenkleber um den Vorsprung des Rahmens. Der Grill muss wie in der Abbildung gezeigt auf dem Kondensator Richten Sie die beiden Stifte am Kondensatorrahmen auf die beiden sitzen.
  • Seite 8 Bauphase 10: Komponenten für das Kabinendach und die Vorderräder Der Kondensatorgrill ist jetzt in seiner Position festgeklebt. Stecken Sie die beiden Stifte an der Unterseite der Kondensatorbaugruppe in die entsprechenden Löcher im Kabinendach. Hinweis: Die Stifte und Löcher haben unterschiedliche Größen, um sicherzugehen, dass die Teile richtig herum montiert werden.
  • Seite 9 Bauphase 10: Komponenten für das Kabinendach und die Vorderräder SCHRITT 2 ZUSAMMENBAU DER RADNABEN, DER SPURSTANGE UND DES RECHTEN VORDERRADS Nehmen Sie die rechte Radnabe und stecken Sie sie bis zum Anschlag auf den Stift an der Hauptvorderachse. Wiederholen Sie diesen Schritt auf der gegenüberliegenden Seite, um die linke Radnabe zu positionieren.
  • Seite 10 Bauphase 10: Komponenten für das Kabinendach und die Vorderräder Nehmen Sie jetzt die Spurstange und legen Sie sie auf die Wiederholen Sie diese Schritte auf der gegenüberliegenden Hauptachse, knapp vor den Radnaben. Heben Sie die rechte Radnabe Seite. Heben Sie hierzu die linke Radnabe an und führen Sie das an und führen Sie das hervorstehende Loch über den Stift an der hervorstehende Loch über den Stift an der anderen Seite der Spurstange.
  • Seite 11 Bauphase 10: Komponenten für das Kabinendach und die Vorderräder Richten Sie das rechte Vorderrad aus Bauphase 9 auf die rechte Stecken Sie das Rad fest auf die Nabe. Radnabe aus. Befestigen Sie das Rad mit 1 L-Schraube aus Bauphase 6. Heben Sie Stecken Sie die beiden Schraubenfedern auf die Achszapfen. die 2 L-Schrauben, die Sie mit dieser Bauphase erhalten haben, auf.
  • Seite 12 Bauphase 10: Komponenten für das Kabinendach und die Vorderräder BAUPHASE ERLEDIGT AGORAMODELS LÖSCHFAHRZEUG DER NEW YORKER FEUERWEHR (FDNY)

  • Seite 13: Bauphase 11: Linke Led-Notleuchte Und Komponenten Für Das Chassis

    Bauphase 11: Linke LED-Notleuchte und Komponenten für das Chassis In dieser Bauphase bringen Sie die linke Notleuchte am Dach an. Außerdem packen Sie Komponenten aus, die am Chassis angebracht werden. Das Chassis erhalten Sie in der nächsten Bauphase. BAUPHASE 11: TEILELISTE Bezeichnung Hülse Querstrebe Auspuffrohr...
  • Seite 14 Bauphase 11: Linke LED-Notleuchte und Komponenten für das Chassis SCHRITT 1 Bringen Sie die LED am Kabinendach an. Führen Sie hierzu das Kabel Die linke LED-Notleuchte ist nun eingebaut. durch die Öffnung im Dach, bevor Sie das Gehäuse fest einstecken. BAUPHASE ERLEDIGT AGORAMODELS LÖSCHFAHRZEUG DER NEW YORKER FEUERWEHR (FDNY)

  • Seite 15: Bauphase 12B: Hauptchassis, Trittstufen Und Radläufe

    Bauphase 12B: Hauptchassis, Trittstufen und Radläufe Da Sie jetzt das Hauptchassis haben, beginnen Sie, Komponenten daran anzubauen. Hierzu gehören die Trittstufen und die Radläufe, die Sie in dieser Bauphase erhalten. Hinweis: Die unten aufgelisteten Komponenten werden in einem separaten Karton zu den restlichen Teilen in Paket 2 geliefert.
  • Seite 16 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe SCHRITT 1 Legen Sie das Hauptchassis umgekehrt auf Ihre Arbeitsplatte. Stecken Sie das hintere Chassis-Teil B fest hinein. Nehmen Sie dann das hintere Chassis-Teil B aus Bauphase 11. Richten Sie den Stift am Chassis-Teil auf das Loch am hinteren Ende des Hauptchassis aus.
  • Seite 17 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe Drehen Sie das Hauptchassis erneut um. Befestigen Sie das Chassis- Das hintere Chassis-Teil A sollte so wie hier in der Abbildung gezeigt aussehen, wenn es an der richtigen Stelle angebracht wurde. Teil A mit einer H-Schraube. SCHRITT 2 Größeres Loch Kleineres Loch Nehmen Sie jetzt die Staudetail-Teile.
  • Seite 18 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe Kleiner Kleiner Größer Größer Stecken Sie die Stifte an der Trittstufe in die entsprechenden Löcher Nehmen Sie jetzt die rechte Kabinen-Trittstufe (die Stifte sind unterschiedlich groß und können somit nur in die entsprechenden an der rechten Seite des Chassis. Löcher gesteckt werden) und geben Sie etwas Sekundenkleber auf die flache Oberfläche.
  • Seite 19 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe Bringen Sie dann die linke hintere Kabinen-Trittstufe an. Wiederholen Sie die obigen Schritte, um das Staudetail an der linken Seite des Chassis anzubringen. Bringen Sie dann die linke vordere Kabinen-Trittstufe an. AGORAMODELS LÖSCHFAHRZEUG DER NEW YORKER FEUERWEHR (FDNY)
  • Seite 20 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe SCHRITT 3 Die Trittstufen sind nun alle angebaut. Im nächsten Schritt werden Richten Sie die vier Löcher auf die vier Stifte am Chassis aus. die Radläufe montiert. Legen Sie die Radläufe zunächst probeweise auf die linke Seite des Hauptchassis auf, bevor Sie den Flansch, der auf dem Chassis liegt, ankleben.
  • Seite 21 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe Richten Sie den Radlauf an der rechten Seite des Chassis aus. Stecken Sie ihn dann fest hinein. Die Vorgehensweise zum Anbringen der Chrom-Zierleisten im Richten Sie die vier Löcher und Stifte aufeinander aus und drücken Sie vorderen Bereich des Chassis ist ähnlich.
  • Seite 22 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe Wiederholen Sie die obigen Schritte, um die Zierleiste auf der linken Richten Sie die vier Stifte und Löcher aufeinander aus, und stecken Sie Seite anzubringen. Geben Sie ein bisschen Sekundenkleber auf den das Teil dann fest hinein. Flansch.
  • Seite 23 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe Schieben Sie die Kardanwelle/Achse-Baugruppe in ihre Position Befestigen Sie die Kardanwelle/Achse-Baugruppe mit 10 L-Schrauben. am Hauptchassis, halten Sie sie fest und drehen Sie dann das Ziehen Sie die Schrauben nicht zu fest an. Die Achsaufhängung Hauptchassis um, damit Sie die zehn Schraublöcher zwischen den muss frei beweglich sein, damit die Räder sich nach oben und unten Hinterradläufen sehen können.
  • Seite 24 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe Richten Sie die beiden Stifte am Auspuffrohr aus Bauphase 11 auf die Stecken Sie die Stifte in die Löcher und drücken Sie das Teil fest auf. beiden Löcher auf der Unterseite des Hauptchassis aus. Befestigen Sie das Auspuffrohr von der Oberseite des Hauptchassis mit einer H-Schraube.
  • Seite 25 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe Nehmen Sie die Hülse aus Bauphase 11. Arbeiten Sie auf der Unterseite. Stecken Sie die Hülse fest auf. Richten Sie die beiden Stifte wie gezeigt auf die beiden Löcher aus. Drehen Sie das Chassis um und befestigen Sie die Hülse mit einer C-Schraube. AGORAMODELS LÖSCHFAHRZEUG DER NEW YORKER FEUERWEHR (FDNY)
  • Seite 26 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe Arbeiten Sie weiter auf der Unterseite. Bringen Sie das Rohr/den Stecken Sie das Rohr/den Verbinder fest auf. Verbinder aus Bauphase 11 an der Hülse an, die sich bereits im Mittelbereich des Hauptchassis befindet. SCHRITT 5 MONTAGE DER VORDERACHSE AM HAUPTCHASSIS Stecken Sie die Schraubenfedern in die Hülsen auf beiden Seiten.
  • Seite 27 Bauphase 12B: Hauptchassis, Trittstufen und Radläufe Befestigen Sie die Vorderachse mit 2 L-Schrauben, die mit Bauphase 10 geliefert wurden. BAUPHASE ERLEDIGT Bewahren Sie alle Schrauben an einem sicheren Platz auf. AGORAMODELS LÖSCHFAHRZEUG DER NEW YORKER FEUERWEHR (FDNY)

  • Seite 28: Bauphase 12: Komponenten Für Die Vordere Stoßstange Und Vorderer Rechter Stabilisator

    Bauphase 12: Komponenten für die vordere Stoßstange und vorderer rechter Stabilisator In Bauphase 12 bauen Sie weiter an der vorderen Stoßstange. Sie bringen die Glocke, Zughaken und den vorderen rechten Stabilisator an. BAUPHASE 12: TEILELISTE Bezeichnung Vorderer rechter Stabilisator Vordere Stoßstange, oberer Teil Vordere Stoßstange, Spiegel Zughaken Glockenhalter...
  • Seite 29 Bauphase 12: Komponenten für die vordere Stoßstange und vorderer rechter Stabilisator SCHRITT 1 Richten Sie den oberen Teil der vorderen Stoßstange auf die vordere Stecken Sie die drei Stifte bis zum Anschlag in die entsprechenden Stoßstange aus, die in Bauphase 04 zusammengebaut wurde. Löcher.
  • Seite 30 Bauphase 12: Komponenten für die vordere Stoßstange und vorderer rechter Stabilisator Richten Sie die beiden Stifte am Glockenhalter auf die zwei kleinen Die Glocke des Löschfahrzeugs ist nun fest montiert. Löcher in der Mitte des oberen Teils der Stoßstange aus. Stecken Sie die Stifte in die Löcher.
  • Seite 31 Bauphase 12: Komponenten für die vordere Stoßstange und vorderer rechter Stabilisator Beide Zughaken sind nun an der vorderen Stoßstange angebracht. Drehen Sie die Stoßstange so, dass Sie die Rückseite sehen. Richten Sie den Halter am Stabilisator auf das Loch und den Stift in der Stoßstange aus.
  • Seite 32 Bauphase 12: Komponenten für die vordere Stoßstange und vorderer rechter Stabilisator BAUPHASE ERLEDIGT AGORAMODELS LÖSCHFAHRZEUG DER NEW YORKER FEUERWEHR (FDNY)

  • Seite 33: Bauphase 13: Komponenten Für Die Mittelkonsole Der Kabine

    Bauphase 13: Komponenten für die Mittelkonsole der Kabine In den kommenden Bauphasen geht es um die Kabine. Sie bauen zuerst Komponenten auf der Mittelkonsole zusammen. BAUPHASE 13: TEILELISTE Bezeichnung Mittelkonsole Trennwand Vordersitz, Rückenlehne Lautsprecherabdeckung Lautsprecher 2 Griffe Kapitäns-Schalttafel 4 H-Schrauben 2 C-Schrauben Mittelkonsole 4 H-Schrauben Vordersitz, Rückenlehne Trennwand 2 Griffe 2 C-Schrauben...
  • Seite 34 Bauphase 13: Komponenten für die Mittelkonsole der Kabine SCHRITT 1 Richten Sie den Lautsprecher wie gezeigt auf das Ende der Stecken Sie den Lautsprecher auf. Achten Sie dabei darauf, dass das Mittelkonsole aus. rote und das schwarze Kabel durch die beiden Schlitze an den beiden Seiten des Schraublochs verlaufen.
  • Seite 35 Bauphase 13: Komponenten für die Mittelkonsole der Kabine Befestigen Sie die Lautsprecherabdeckung mit 2 C-Schrauben. Die Griffe können jetzt an beiden Seiten der Konsole angebracht werden. Richten Sie die beiden Stifte am Griff auf die beiden winzigen Löcher an der Seite der Mittelkonsole aus. Stecken Sie den Griff fest auf.
  • Seite 36 Bauphase 13: Komponenten für die Mittelkonsole der Kabine Beide Griffe sind nun angebracht. Richten Sie den Stift an der Axt auf das Loch in der Seite der Konsole, unter dem linken Griff, aus. Stecken Sie die Axt fest auf. Nehmen Sie jetzt die Trennwand. Beachten Sie, dass die beiden Löcher in der Mitte unterschiedlich groß...
  • Seite 37 Bauphase 13: Komponenten für die Mittelkonsole der Kabine Richten Sie die beiden Stifte an der Rückenlehne des Vordersitzes Stecken Sie die Rückenlehne fest auf. auf die beiden Löcher in der Trennwand aus (da die Löcher unterschiedlich groß sind, können Sie die beiden Teile nur in einer Richtung verbauen).
  • Seite 38 Bauphase 13: Komponenten für die Mittelkonsole der Kabine Nun kommt der letzte Schritt in dieser Bauphase. Nehmen Sie die Drücken Sie die beiden Teile fest zusammen. Kapitäns-Schalttafel und richten Sie den Stift an ihrer Unterkante auf das Loch in der Mittelkonsole aus. BAUPHASE ERLEDIGT AGORAMODELS LÖSCHFAHRZEUG DER NEW YORKER FEUERWEHR (FDNY)

  • Seite 39: Bauphase 14: Hintere Rechte Kabinentür Und Kapitänssitz

    Bauphase 14: Hintere rechte Kabinentür und Kapitänssitz Als Nächstes bauen Sie die hintere rechte Kabinentür und den Kapitänssitz. BAUPHASE 14: TEILELISTE Bezeichnung Innere Kabinenverkleidung Sitzunterbau Äußere Türverkleidung Innere Türverkleidung Äußerer Türgriff Zahnrad Fensterkurbel Kapitänssitz 1 H-Schraube Äußere Türverkleidung Innere Kabinenverkleidung Sitzunterbau 1 H-Schraube Äußerer Türgriff Zahnrad Kapitänssitz Fensterkurbel...
  • Seite 40 Bauphase 14: Hintere rechte Kabinentür und Kapitänssitz SCHRITT 1 Richten Sie den Sitzunterbau so auf den Kapitänssitz aus, dass das Geben Sie ein bisschen Sekundenkleber auf die flache Oberfläche des erhöhte Schraubloch zu Ihnen zeigt. Vergewissern Sie sich, dass Sitzunterbaus. das Schraubloch näher an der Rückenlehne des Sitzes (nicht an der Vorderseite) ist.
  • Seite 41 Bauphase 14: Hintere rechte Kabinentür und Kapitänssitz SCHRITT 2 ZUSAMMENBAU DER HINTEREN RECHTEN KABINENTÜR Stecken Sie den Griff in das Loch in der inneren Türverkleidung. Stecken Sie den Griff fest hinein, bis er hörbar einrastet. Vergewissern Sie sich, dass Sie das Zahnrad richtig herum halten. Die flachste Seite muss nach oben zeigen.
  • Seite 42 Bauphase 14: Hintere rechte Kabinentür und Kapitänssitz Geben Sie einen Tropfen Sekundenkleber auf Richten Sie die drei Stiftlöcher an der inneren jedes der drei Stiftlöcher, wie in der Abbildung Türverkleidung auf die drei Stifte an der gezeigt (eingekreist). Innenseite der äußeren Türverkleidung aus.
  • Seite 43 Bauphase 14: Hintere rechte Kabinentür und Kapitänssitz Geben Sie einen Tropfen Sekundenkleber in die Vertiefung für den Drücken Sie den Griff hinein. Das Loch und der Stift sind halbrund, so Türgriff. dass der Einbau nur in einer Richtung möglich ist. Der Griff ist nun angebracht. AGORAMODELS LÖSCHFAHRZEUG DER NEW YORKER FEUERWEHR (FDNY)
  • Seite 44 Bauphase 14: Hintere rechte Kabinentür und Kapitänssitz BAUPHASE ERLEDIGT AGORAMODELS LÖSCHFAHRZEUG DER NEW YORKER FEUERWEHR (FDNY)

  • Seite 45: Bauphase 15: Kabinenboden Und Fahrersitz

    Bauphase 15: Kabinenboden und Fahrersitz In dieser Bauphase nimmt die Kabine Form an. Sie verbinden jetzt die Mittelkonsole mit dem Kabinenboden, bauen den Fahrer- und den Kapitänssitz ein und fügen weitere ganz wichtige Rettungsausrüstung hinzu. Beachten Sie, dass alle Sitze (mit Ausnahme des Fahrersitzes) Atemschutzgeräte in der Rückenlehne haben.
  • Seite 46 Bauphase 15: Kabinenboden und Fahrersitz SCHRITT 1 Legen Sie den Kabinenboden auf Ihre Arbeitsplatte und richten Sie Die Mittelkonsole ist nun am Kabinenboden angebracht. die Unterseite der Mittelkonsole darüber aus. Die beiden Stifte an den Enden der Konsole passen in die erhöhten Schraublöcher im Boden (siehe Abbildung).
  • Seite 47 Bauphase 15: Kabinenboden und Fahrersitz Stecken Sie den Sitz fest auf den Unterbau. Der Fahrersitz kann jetzt am Kabinenboden angebracht werden. Richten Sie den Stift unter dem Unterbau auf das erhöhte Schraubloch im Boden aus. Der Sitzunterbau ist an der Rückseite abgewinkelt, um sich der Form Befestigen Sie den Fahrersitz von der Unterseite mit einer H-Schraube des Bodens anzupassen.
  • Seite 48 Bauphase 15: Kabinenboden und Fahrersitz Der Unterbau für den Kapitänssitz ist bereits Teil des Bodens. Nehmen Stecken Sie den Sitz fest auf. Sie den Kapitänssitz aus Bauphase 14 und richten Sie die Stifte und das Schraubloch wie gezeigt am Boden des Sitzes aus. Befestigen Sie den Kapitänssitz von der Unterseite mit einer weiteren Richten Sie den Stift am Hammer auf das Loch im Boden im hinteren H-Schraube aus Bauphase 13.
  • Seite 49 Bauphase 15: Kabinenboden und Fahrersitz Stecken Sie das Teil wie gezeigt fest auf. Richten Sie die beiden Stifte am Hebel- und Brechwerkzeug auf die zwei kleinen Löcher im Boden neben dem Hammer aus. Stecken Sie das Teil wie gezeigt fest auf. Die im Klappsitzbereich auf der rechten Seite verstauten Geräte sind Vergewissern Sie sich, dass die Geräte fest angebracht sind, indem Sie nun eingebaut.
  • Seite 50 Bauphase 15: Kabinenboden und Fahrersitz Nun werden die Magnete am Boden angebracht. Beachten Sie, Die rote Linie ist in jeder Vertiefung in den vier Ecken der Unterseite dass jeder Magnet an einer Seite mit einer roten Linie versehen ist. des Bodens sichtbar. Die Linie entspricht der roten Linie in den vier Aufnahmen an den Seitenwänden auf der Unterseite des Bodens.
  • Seite 51 Bauphase 15: Kabinenboden und Fahrersitz Die restlichen drei Magnete werden auf die gleiche Weise in die Legen Sie einen Magnet in die Vertiefung. Die rote Linie am Magnet muss zur roten Linie in der Vertiefung zeigen. verbleibenden drei Vertiefungen eingesetzt. In dieser Abbildung sind alle vier Magnete an ihrem jeweiligen Platz angeklebt.

  • Seite 52: Bauphase 16: Komponenten Für Den Bordcomputer, Außenspiegel, Kabinenhimmel Und Linsen

    Bauphase 16: Komponenten für den Bordcomputer, Außenspiegel, Kabinenhimmel und Linsen In dieser letzten Bauphase von Paket 2 bauen Sie den Bordcomputer zusammen, installieren ihn und fügen abschließend Linsen zum Kabinenhimmel hinzu. BAUPHASE 16: TEILELISTE Bezeichnung Kabinenhimmel Computer-Rahmen Außenspiegel L & R Computer-Tastatur Computer-Bildschirm 2 Linsen 2 I-Schrauben Computer-Rahmen...
  • Seite 53 Bauphase 16: Komponenten für den Bordcomputer, Außenspiegel, Kabinenhimmel und Linsen SCHRITT 1 Geben Sie ein bisschen Sekundenkleber auf den Boden des Tastatur- Richten Sie die Stifte an der Unterseite der Tastatur auf die beiden Rahmens. Löcher im Rahmen aus. Vergewissern Sie sich, dass Sie die Tastatur richtig herum ausgerichtet haben (die flache Kante muss nach hinten zeigen).
  • Seite 54 Bauphase 16: Komponenten für den Bordcomputer, Außenspiegel, Kabinenhimmel und Linsen Vergewissern Sie sich, dass der Bildschirm mit der geschwungenen Der Bordcomputer ist nun zusammengebaut und kann in die Kabine Seite nach oben positioniert ist. Stecken Sie ihn dann auf den Rahmen. eingebaut werden.
  • Seite 55 Bauphase 16: Komponenten für den Bordcomputer, Außenspiegel, Kabinenhimmel und Linsen Legen Sie den Kabinenhimmel auf Ihre Arbeitsplatte. Die flache Seite Geben Sie bei Bedarf ein bisschen Sekundenkleber auf die Rückseite muss nach unten zeigen. Legen Sie die Linsen wie gezeigt in die jeder Linse, um sie an der richtigen Stelle zu fixieren.
  • Seite 56 Bauphase 16: Komponenten für den Bordcomputer, Außenspiegel, Kabinenhimmel und Linsen BAUPHASE ERLEDIGT AGORAMODELS LÖSCHFAHRZEUG DER NEW YORKER FEUERWEHR (FDNY)
