DCA/ACA Intelligentes
ZANGENMESSGERÄT

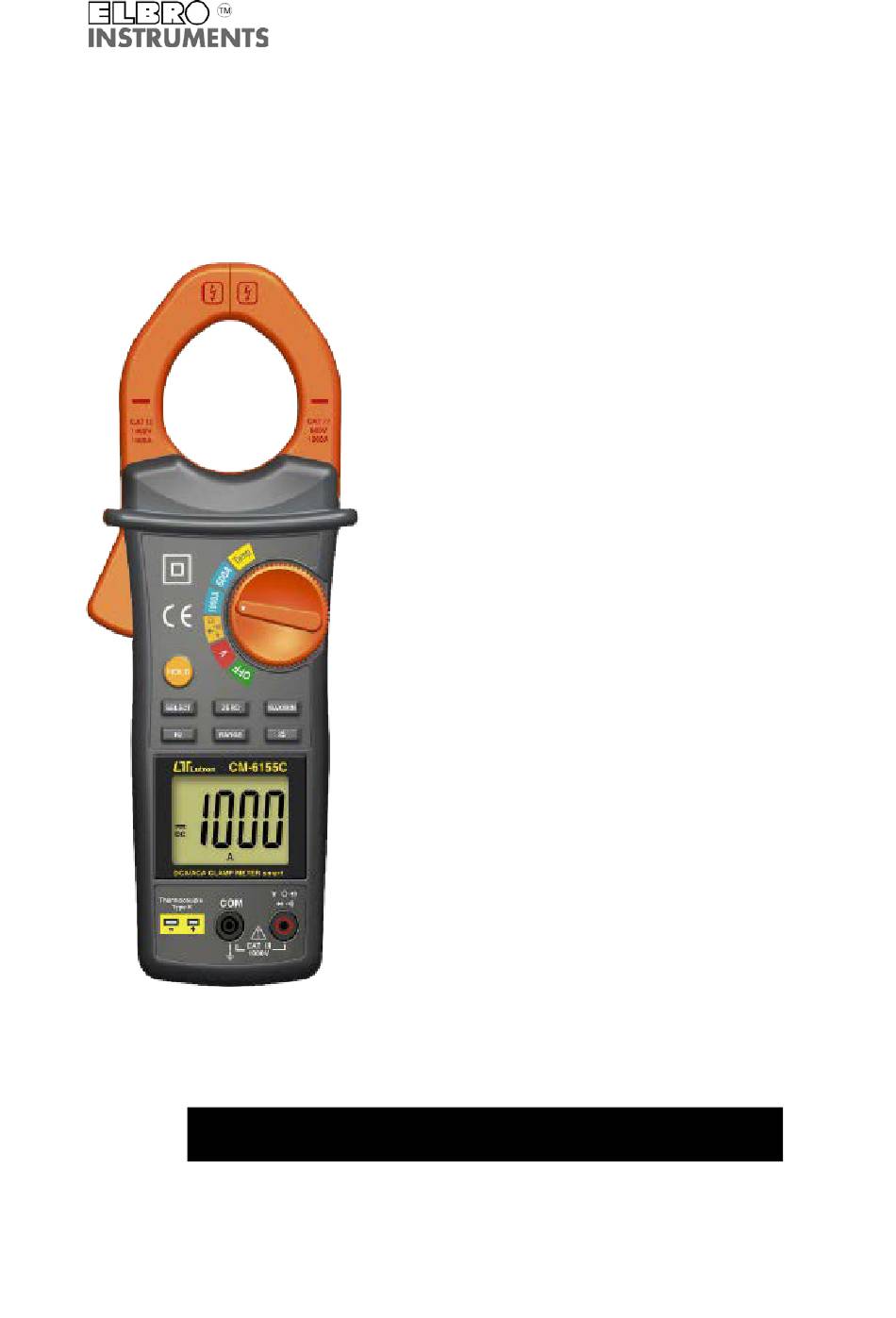

Modell: CM-6155C
BEDIENUNGSANLEITUNG
© ELBRO AG / G.Bovenzi 2015
Mit dem Kauf dieses intelligenten
DCA/ACA Zangenmessgeräts
haben Sie einen großen Schritt
in Richtung eines präzisen
Messbetriebs gemacht. Obgleich
dieses Zangenmessgerät ein
komplexes und delikates
Messinstrument ist,
wird Ihnen seine robuste
Bauweise viele Jahre des
problemlosen Betriebs
bescheren, sofern dieser
Bedienungsanleitung Folge
geleistet wird. Bitte lesen Sie
sich diese
Bedienungsanleitung
aufmerksam durch und
bewahren Sie sie zur
späteren Einsichtnahme auf.
-1-
