SYSTEMANSCHLUSSPLAN 2:
Mehrere Fathom v2s an
Heimkino-Receiver oder
Heimkino-Vorverstärker/Prozessor
Um die Verwendung mehrerer
Subwoofer in einem einzigen
Heimkinosystem erheblich zu vereinfachen,
verfügen die Fathom v2 über ein
"Master/Slave"-Signalverteilungssystem. Dies
ermöglicht die Steuerung aller Fathom v2 in
einem System von einem einzigen "Master"-
Gerät aus.
Zunächst wählen Sie einen Fathom v2
Subwoofer als "Master" über seinen oberen
"Input Mode"-Schalter. Im Allgemeinen werden
Sie den Fathom v2, der dem
Receiver/Vorverstärker am nächsten ist, als
Master festlegen. In einigen Fällen, z.B. wenn
das Bedienfeld bestimmter Geräte schwer
zugänglich ist, können Sie das am leichtesten
zugängliche Gerät als Master festlegen.
Für den Anschluss des Master Fathom v2
an Ihr Heimkinosystem stehen zwei
Verbindungsarten zur Verfügung: symmetrisch
(XLR- oder 1/4-Zoll-TRS-Anschluss) und
unsymmetrisch (RCA-Anschluss).
Symmetrische Verbindungen bieten eine
bessere Rauschunterdrückung und
gewährleisten eine korrekte Erdung zwischen
den Komponenten. Wenn Ihr Receiver oder
Prozessor über symmetrische Ausgänge verfügt,
empfehlen wir Ihnen dringend, diese für den
Anschluss an den als Master vorgesehenen
Fathom v2 zu verwenden.

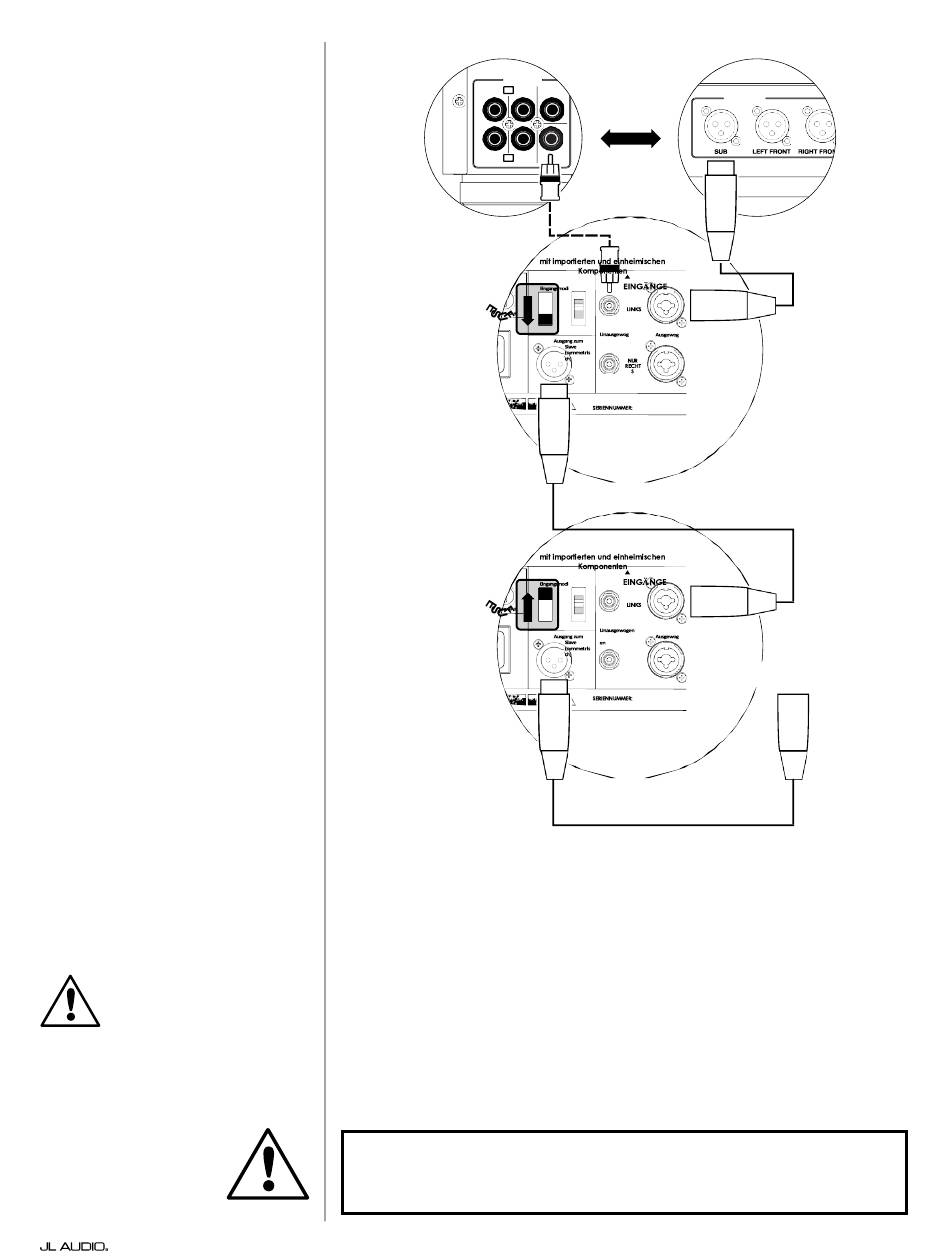

Im Anschlussdiagramm links sind
symmetrische Verbindungen als
durchgezogene Linien dargestellt,
unsymmetrische Verbindungen sind gestrichelt
dargestellt. Sie werden nur eine dieser
Eingangsverbindungsmethoden für den
Fathom v2 verwenden, der als Master bestimmt
ist (nicht beide).
Die übrigen Fathom v2 im System werden
über ihre oberen "Input Mode"-Schalter als
"Slave"-Geräte konfiguriert. Mit
symmetrischen XLR-Kabeln verbinden Sie
den "Output to Slave"-Anschluss des Master-
Fathom v2 mit dem symmetrischen "Left or
Mono"-Eingang des ersten Slave-Fathom v2.
Der "Output to Slave"-Anschluss dieses
Slave-Geräts speist den "Left or Mono"-
Eingang von
das nächste Slave-Gerät über ein weiteres
symmetrisches XLR-Kabel. Nachfolgende
Slave-Geräte werden auf die gleiche Weise
angeschlossen.
WICHTIG
Die Verbindungen zwischen "Master" und
"Slave" Fathoms und zwischen "Slave"
Fathoms erfolgen NUR über symmetrische
XLR-Kabel.
WARNUNG
| Fathom v2
RECEIVER / PROCESSOR (UNBALANCED OUTPUTS)
FRONT R REAR
Sklave
200VA
Masterr
Sklave
200VA
Masterr
WARNUNG! Schalten Sie den/die FATHOM V2 und alle anderen Geräte
im System aus, bevor Sie irgendwelche Verbindungen herstellen oder
ändern!
PROZESSOR (SYMMETRISCHE AUSGÄNGE)
AUSGÄNGE
OR
SUB
Geerdet
oder
Isoliert
Die Garantie erlischt, wenn die Seriennummer entfernt, ver ndert
FATHOM HECKSTEUERUNG (MASTER)
Geerdet
oder
Isoliert
Die Garantie erlischt, wenn die Seriennummer entfernt, verändert
oder unkenntlich gemacht wird.
FATHOM HECKSTEUERUNG (SLAVE)
AUF ZUSÄTZLICHE FADEN
(FALLS ZUTREFFEND)
