Bedienungsanleitung - Technische Daten und Montageanleitung
Gehäuse
Material
ABS
Maße (L/B/H) (mm)
82 x 55 x 33
Farbe
lichtgrau
Spannbereich (mm)
3 bis 9
elektrischer Anschluss
Schraubklemmen max. 1,5 mm
Lieferung und Montage
Schraubbefestigung mittels
Montagehinweise
Bohrung im Gehäuse
Lieferung und
Fühler, 1 x Schraube & Dübel,
Verpackung
einzeln verpackt in PE Beutel
Ihr Bestell Code
Artikelnr.
Messelement
801011 1XXX
A_____
Wichtige Montagehinweise

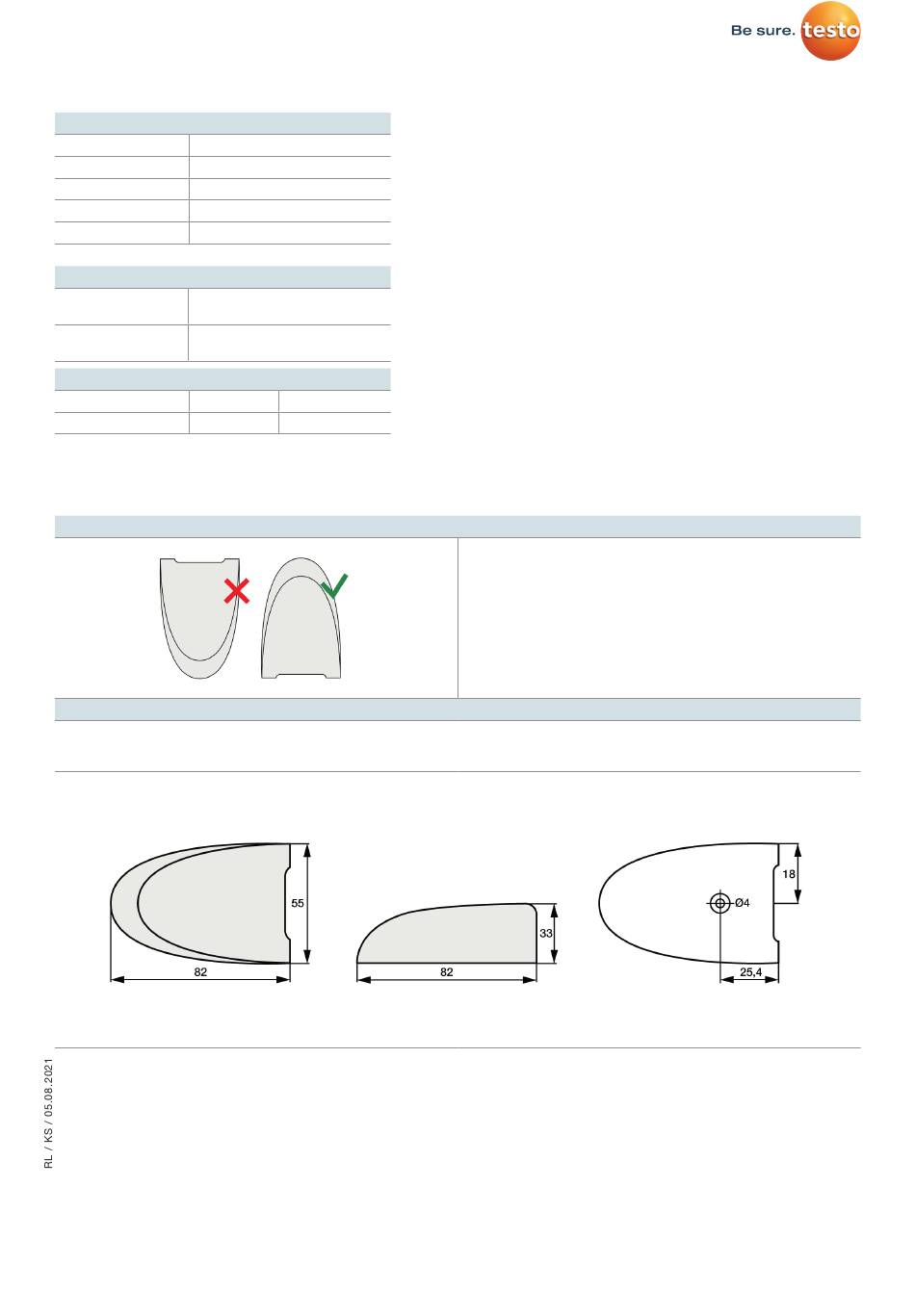

Technische Zeichnung
Konfigurierbare Optionen
A - Messelement
-
Alle Maßangaben in mm
2
_____
Montieren Sie Ihren Außenfühler mit ausreichend Abstand zu
Entlüftungsöffnungen, Fenster oder Türen und vorzugsweise auf der
Nordwand, alternativ auf West- oder Ostwand des Gebäudes. Vermeiden
Sie direkte Sonneneinstrahlung und Regen. Verwenden Sie falls
notwendig einen Sonnenschutz. Bitte verlegen Sie die Kabel nach unten,
so dass Regenwasser definiert abtropfen kann. Bitte berücksichtigen Sie
bei der Montage die zulässigen Umgebungsbedingungen.
